Dettagli:
|
| Numero di modello: | AK60 | Durezza della roccia del trapano: | F=6-20 |
|---|---|---|---|
| Tipo: | Impianto di perforazione della perforazione a rotazione | Uso: | Perforazione dell'ancora, costruzione |
| Profondità di perforazione: | 60m | Diametro di perforazione: | 90-150mm |
| Consumo dell'aria: | 16-40m3/min | Lunghezza dell'asta di perforazione: | 1500mm |
| Gamma di angolo di foro: | 0-360° | Velocità rotatoria: | 30-60 R/min |
| Coppia di torsione rotatoria: | 1500N.M | Tensione: | 12V |
| Potere: | 12kw | Peso: | 65KGS |
| Evidenziare: | impianto di perforazione di trapano montato cingolo,materiale di trivellazione della costruzione |
||

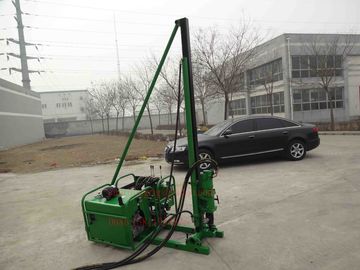

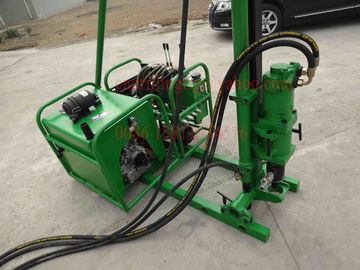

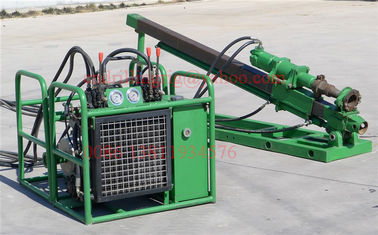

Perforazione leggera dell'ancora di ingegneria di costruzione giù l'iso dell'attrezzatura del foro/CE AK60
Azionamento engine&electric diesel del motore disponibile
Applicazione
La piattaforma di produzione dell'ancora della costruzione AK-60 è un'esercitazione superiore azionata idraulica completa della testa di trasmettitore. Questa piattaforma di produzione d'organizzazione è usata per perforare il pozzo resistente dell'ancora di pretesa al pendio della centrale elettrica dell'acqua, i progetti della strada principale o della ferrovia come pure fori di drenaggio. Inoltre ha usato per impedire o risolvere la calamità geologica, quale il crollo ecc. della roccia e della frana inoltre, inoltre è usata per perforare il pozzo d'acqua di piccola dimensione ed il getto ad alta pressione che riempiono di malta il foro. L'impianto di perforazione è già ampiamente usato in vari progetti quali le centrali elettriche dell'acqua situate in province del Yunnan, del Guangxi, di Sichuan, di Guizhou e di Hubei e superstrade pure quale Ninbo-Taizhou-Wenzhou (in Zhejiang), Huangshan-Hangzhou (in Zhejiang), Dali-Baoshan (nel Yunnan). Si è trasformato nella prima priorità per i progetti ancorare-rinforzanti a uso medio in Cina.
Caratteristiche
1. La piattaforma di produzione della costruzione ha grande capacità di perforazione, vasta gamma dell'applicazione, la velocità di perforazione rapida ed alta efficienza di perforazione come pure abilità potente di eliminazione dell'incidente.
2. il meccanismo di estensione nel fuso dell'uscita della testa superiore di trasmettitore protegge gli strumenti di perforazione efficacemente. Può aumentare il foro di grado di elevazione della gamma e del trapano di angolo di inclinazione del foro, mentre mette il piatto superiore superiore della testa e del foro di trasmettitore verso la direzione opposta.
3. Un insieme delle colonne regolabili anteriore-montate sulla struttura del trapano è usato per la regolazione dell'altezza dell'albero a fine frontale, che lo rende conveniente allineare con la posizione di lavoro.
4. la struttura dell'impianto di perforazione è progettazione separata del gruppo, assicura il buon disassembility, supporto rapido e conveniente ed il trasporto, luogo di lavoro meglio ed abbassa la forza di lavoro come pure telecomando e l'operazione.
5. l'albero può essere riparato sul metter in scenae immediatamente senza struttura del trapano con le parti ausiliarie (asse e fermagli orizzontali), che permette per notevolmente di ridurre il peso dell'impianto di perforazione ed il trasporto del fermo.
6. Il motore idraulico importato, l'altra assemblea principale ha selezionato preferenziale la casa resa reputata ed i prodotti di qualità assicurare la suoi prestazione corrente stabile, qualità del prodotto affidabile e tempo di impiego lungo. Ha buona intercambiabilità dovuto l'alto grado di normalizzazione e il seriesization delle parti d'uso.
7. l'azionamento idraulico completo e funzionare, spostamento stepless, semplice funziona, conveniente mantenga e poche parti d'uso.
8. Può essere usato con il vario metodo di perforazione quali la perforazione del pezzo del carburo, la perforazione di rabbia, la perforazione del martello di DTH, la perforazione ecc. dell'intelaiatura di seguito.
Specificazione
| Capacità di perforazione | AK60 (potenza del motore) |
| Tipo | Idraulico (4part) |
| Profondità del foro | 60 m. |
| Diametro del foro | Φ70-Φ150 millimetro |
| Asta di trivellazione (Diameter×Length) | 76mm*1500m/89×1500 millimetro |
| Gamma di angolo di foro | 0-360° |
| Velocità dell'uscita della testa superiore di trasmettitore | 30-60 r/min |
| Coppia di torsione dell'uscita della testa superiore di trasmettitore | 1500 nanometro |
| Colpo d'alimentazione della testa superiore di trasmettitore | 1800 millimetri |
| Corsa utile dell'albero | 500 millimetri |
| Capacità di sollevamento massima della testa superiore di trasmettitore | kN 40 |
| Forza spinta massima della testa superiore di trasmettitore | kN 15 |
| Pressione stimata del circuito idraulico | Mpa 20 |
| Tipo di perforazione della guida | Alimentazione del cilindro idraulico |
| Morsetto idraulico | Disponibile |

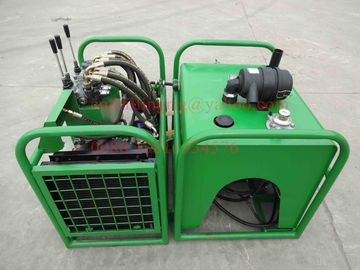

| Motore/macchina motrice | KIPOR |
| Tipo | 4-stroke, iniezione diretta |
| Cilindro | A due cilindri, V-gemello |
| Sistema di raffreddamento | raffreddato ad aria |
| Modello | KD2V86F |
| Potere | 12 chilowatt |
| Velocità di lavoro | 3600rpm |
| Peso | 65kgs |
| Circuito idraulico | Pompa a ingranaggi |
| Tipo | Pompa a ingranaggi (una pompa di 3 sindacati) |
| Portata | 16/12/5L/min |
| Pressione | 18MPa |
Consegna di Packing&
Servizio
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia
