Dettagli:
|
Numero di modello: | JRC500 | Applicazione: | Perforazione di circolazione di inverso di RC |
---|---|---|---|
Profondità di perforazione: | 500m | Diametro di perforazione: | 105-350mm |
asta di trivellazione: | 3000mm | Durezza della roccia: | F=8-16 |
Velocità di rotazione: | 0-100rpm | Pressione di esercizio: | 1.05-2.4Mpa |
Consumo dell'aria: | Un ³ /min da 11.3-21 m. | Colpo dell'alimentazione: | 3.66m |
Coppia di torsione rotatoria: | 8500-10000N.m | collettore di polveri: | Facoltativo bagnato & asciutto |
Tir indietroare la capacità: | 28ton | Nome: | l'aria di 105mm ha compresso la piattaforma di produzione idraulica di DTH Rc |
Evidenziare: | Piattaforma di produzione di DTH RC,L'aria ha compresso la piattaforma di produzione di Rc,piattaforma di produzione di 105mm Rc |

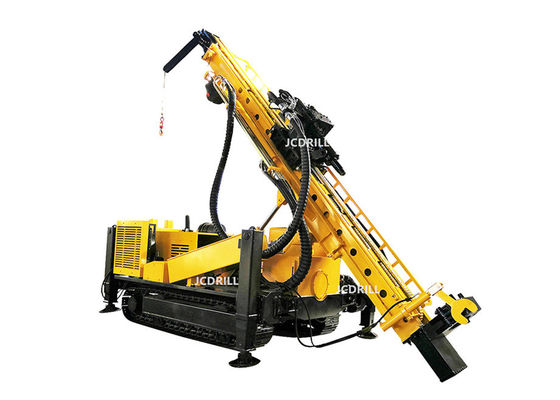

L'aria di prezzo franco fabbrica di JCDRILL ha compresso la piattaforma di produzione idraulica di DTH Cina RC JRC500
La piattaforma di produzione inversa di circolazione (piattaforma di produzione del rc) migliora ed ottimizza il tavolo operatorio, le parti correnti, il circuito idraulico, il fascio di propulsione e la torretta, allo scopo di massimizzare la funzione dell'impianto di perforazione. Le parti di camminata utilizzano un motore del tuffatore, che notevolmente prolunga la durata della piattaforma di produzione pneumatica del giù--foro. In particolare, il miglioramento della console è stato cambiato dall'operazione per due persone originale all'operazione individuale, che ha migliorato l'efficienza del lavoro ed ha ridotto il costo, completamente considerante la richiesta del mercato.
Specifiction
1 | Geologia perforata | Tutti i generi | |
2 | Tipo di perforazione | DTH & RC | |
3 | Sistema ed operazione del trapano | Idraulico | |
4 | Diametro del foro | millimetro | Φ90-Φ400 |
5 | Profondità del foro | m. | 500 |
6 | Coppia di torsione di rotazione | KN | 85-100 |
7 | Velocità di rotazione | RPM | 0-80 primo ingranaggio |
0-160 seconda GER | |||
8 | Diametro dell'asta di perforazione | millimetro | 76/89/114 |
9 | Lunghezza dell'asta di perforazione | millimetro | 4/4500 |
10 | Velocità di avanzamento di massimo | M/min | 18 |
11 | Max. Lifting Speed | M/min | 5-20 |
12 | Colpo dell'alimentazione | millimetro | 3400 |
13 | Forza ascensionale di massimo | T | 28 |
14 | Forza ascensionale dell'argano principale (facoltativo) | T | 4 |
15 | Forza ascensionale della gru | T | 1,5 |
16 | Altezza di elevazione dell'argano dello strumento | m. | 100 |
17 | Tipo del motore diesel | CUMMINS | |
18 | Potere di cavallo stimato | Chilowatt | 180 |
19 | Sistema elettrico | Volt | 24 |
20 | Tipo del compressore | Vite/bene mobile rotatori | |
21 | Pressione richiesta | Mpa | 1.05-4.5 |
22 | Consumo dell'aria | ³ /min di m. | 16-60 |
23 | Peso netto | T | 13 |
24 | Lunghezza di spedizione | millimetro | 7550 |
25 | Larghezza di spedizione | millimetro | 2260 |
26 | Altezza di spedizione | millimetro | 2700 |
27 | Spazio al suolo | millimetro | 300 |
28 | Volume di flusso | millimetro | 20 |
Caratteristiche
1: Il circuito idraulico montato del motore diesel, interamente il sistema comprende la camminata, la rotazione, l'alimentazione, sollevante, la gamba, di sollevamento, il sistema della compensazione, cambiamento della barretta è idraulico.
2: Il funzionamento inverso del sistema di circolazione insieme alla tecnologia di DTH, provice del compressore d'aria ha premuto l'aria per impatto e la polvere si raccoglie.
3. Durante il lavoro, utilizzi il martello inverso di circolazione, doppio tubo, ha premuto l'aria per entrare fra due tubo e polvere fuori dalla camera d'aria.
4. Inoltre è disponibile allo strumento di perforazione normale di uso positivo di circolazione.
5. Il sistema di lavoro composto di sistema dell'alimentazione, guida (albero), testa rotatoria, sistema della compensazione, centralizzatore, cystem di scambio di barretta, avvolgente ecc.
6. Riduce la pressione, velocità di avanzamento, la velocità rotatoria è regolabile.
7. Il sistema di camminata è un sistema dicamminata, convient per muoversi, in grado di installare la gamba idraulica quattro, quando il carico sul camion, non deve fare un'escursione su, può caricare direttamente sul camion.
8. Uso idraulico della gamba quattro per tenere l'equilibrio della perforazione durante il lavoro.
9. La sotto bobina potrebbe sollevando lo strumento di perforazione di Max.1ton, anche ha potuto aiutare al cambiamento della barretta.
10.The la guida (albero) potrebbe lavorando in 45°-90°, guida ha un sistema di estensione, che assicurano che la guida potrebbe avanzando verso la superficie di perforazione, verso keed l'equilibrio della guida.
11. Gradienter, etichetta di angolo e centralizzatore per assicurare l'accuratezza di precisione del foro.
12. Il sistema di aria ha un sistema di lubrificazione speciale a lubrificare il martello per prolungare il tempo di impiego.
