Dettagli:
|
| Geologia perforata: | Tutti i generi | Diametro del foro: | 90-325mm |
|---|---|---|---|
| Profondità del foro: | 200m | Diametro dell'asta di perforazione: | 76/89/102/114 |
| LUNGHEZZA DELL'ASTA DI PERFORAZIONE: | 3000mm | Forza di Max.Lifting: | 12ton |
| Velocità di Max.Feed: | 18m/min | ||
| Evidenziare: | 200 metri dell'acqua di piattaforma di produzione montata camion,Piattaforma di produzione montata camion dell'acqua di iso,camion idraulico pieno 200m della trivellazione |
||

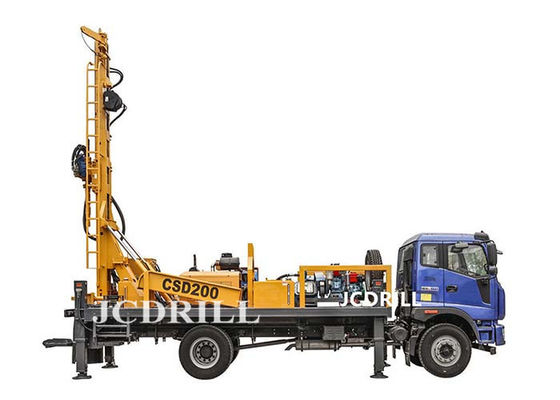

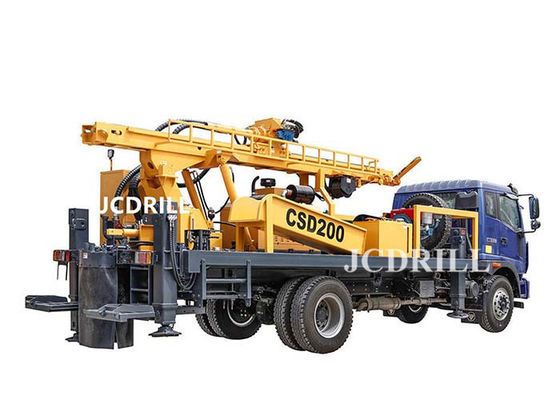

I 200 metri idraulici completi innaffiano la macchina della trivellazione
Il camion CSD200 ha montato la perforazione della latta della piattaforma di produzione in tutte le formazioni di generi dalla perforazione del fango in martello molle dell'aria e di formazione DTH nella perforazione di roccia, il martello di DTH si applica nella perforazione di roccia, le scorie sono scaricate da pressione d'aria e l'efficienza del fuori scena è dieci volte che la perforazione a rotazione tradizionale.
Specificazione
| 1 | Geologia perforata | Tutti i generi | |
| 2 | Tipo di perforazione | DTH & fango rotatori | |
| 3 | Sistema ed operazione del trapano | Idraulico | |
| 4 | Diametro del foro | millimetro | Φ90-Φ325 |
| 5 | Profondità del foro | m. | 200 |
| 6 | Coppia di torsione di rotazione | Nanometro | 4800 |
| 7 | Velocità di rotazione | RPM | 0-102 |
| 8 | Diametro dell'asta di perforazione | millimetro | 76,89,102,114 |
| 9 | Lunghezza dell'asta di perforazione | millimetro | 3000 |
| 10 | Forza ascensionale massima | Tonnellata | 12 |
| 11 | Velocità di avanzamento massima | M/min | 18 |
| 12 | Colpo dell'alimentazione | millimetro | 3400 |
| Argano | |||
| 13 | Forza ascensionale della gru | T | 0,8 |
| 14 | Lunghezza del cavo metallico d'acciaio (argano dello strumento) | m. | 100 |
| Motore | |||
| 15 | Tipo del motore diesel | Yuchai | |
| 16 | Potere di cavallo stimato | Chilowatt | 81 |
| 17 | Sistema elettrico | V | 24 |
| Compressore richiesto (facoltativo) | |||
| 18 | Tipo del compressore | Vite/bene mobile rotatori | |
| 19 | Pressione richiesta | Mpa | 1.2-3.0 |
| 20 | Consumo dell'aria | ³ /min di m. | 11-35 |
| Camion | |||
| 21 | Produttore | Foton Aoling | |
| 24 | Potere di cavallo stimato | HP | 168 |
| 25 | Norma di scarico | EU-5 | |
| 26 | Tipo di azionamento | 4X2 | |
| 27 | Max.Speed | Km/ora | 95 |
| 28 | Volante | sinistro/giusto (facoltativo) | |
| Pompa di fango | |||
| 29 | Tipo | Hydrulic | |
| 30 | Modello | BW450 | |
| 31 | Colpo | millimetro | 110 |
| 32 | Spostamento | L/min | 450 |
| 33 | Pressione di scarico (Mpa) | Mpa | 5 |
| 34 | Diametro del tubo di aspirazione | millimetro | 89 |
| 35 | Diametro del tubo di scarico | millimetro | 51 |
| 36 | Diametro della fodera | millimetro | 80 |
| Dimensione | |||
| 37 | Peso netto | Chilogrammo | 10800 |
| 38 | Lunghezza di spedizione | millimetro | 9100 |
| 39 | Larghezza di spedizione | millimetro | 2550 |
| 40 | Altezza di spedizione | millimetro | 3400 |
Immagini
Caratteristiche
la piattaforma di produzione 1.The può usare la perforazione del martello dell'aria DTH e la perforazione del fango. la sezione comandi 2.Centralized è adatta ad ogni manipolazione e controllo. Il trascinamento rapido e sollevamento riducono il tempo ausiliario e migliorare l'efficienza del lavoro.
il telaio del camion 3.The adotta il 4X2 o i telai speciali della gru 4x4 della marca FOTON e del sistema dell'impulso principale, il caso di trasferimento, il cambio, l'unità dell'doppio argano, la pompa di fango, la piattaforma girevole, la torre della perforazione, sistema dell'alimentazione sono installati sul telaio.
4.It è una piattaforma di produzione hydraulicrotary con circolazione direzionale. È fornito di pompa di fango BW450 che adotta i residui come il liquido lavante e può perforare su argilla, sulla sabbia e sulla roccia se è fornita della punta di perforazione adatta.
il potere 5.The della piattaforma di produzione viene da un motore di Yuchai, il motore di 81kw Yuchai guida la pompa di tuffatore ad alta pressione di grande spostamento ed è caratterizzato da dinamica potente e dalla prestazione stabile.
6.The la testa rotatoria, la velocità di rotazione è adeguamento stepless 0-115rpm e la coppia di torsione rotatoria è 4800Nm. 7.The che tira la forza può essere regolato e controllato, che adattano la macchina alla perforazione del foro profondo.
8.It può installare un generatore che è conveniente alla saldatura o si illumina per lavoro alla notte.
l'argano 9.Main è disponibile sull'impianto di perforazione in modo da è alta efficienza quando il trapano dell'impianto di perforazione sulla roccia del fango e sulla formazione d'azione corrosiva degli elementi.
l'impulso principale 10.The dell'impianto di perforazione è hydrulic e le quattro gambe d'atterraggio e la torre di perforazione sono controllato idraulico. Trasferisca il caso ed il sistema della frizione della pompa di fango è inoltre idraulico azionato.
l'argano dell'argano degli strumenti 11.The è utilizzato per il sollevamento ausiliario ed il rivestimento, forza principale facoltativa di 1.5T, una lunghezza dell'argano della corda di 100m.
le funzioni ausiliarie idrauliche 12.The sono facili ed efficienti per l'estensione della guida, l'oscillazione dell'asta, l'ascensore dell'asta, dumping della guida.
13.Competitive nel prezzo, basso costo di mantengono.
