Dettagli:
|
| Numero di modello: | testa del barilotto di centro PQ | Tipo: | Doppio barilotto di centro |
|---|---|---|---|
| Norma: | AQ BQ NQ HQ PQ | Nome di prodotto: | Assemblea di barilotto del centro |
| Applicazione: | Linea carotaggio del cavo | Colore: | nero |
| Pacchetto: | Pacchetto della scatola di legno | Serie: | Linea serie del cavo di DCDMA di Q |
| Peso: | 13.70kg | Diamters: | Poiché serie del PC BC3 NC3 HC3 PC3 T di NC HC |
| Lunghezza: | 1.5m, 3m | ||
| Evidenziare: | barilotto di centro capo del cavo del pq,barilotto di centro del cavo di 1.5m,assemblea di barilotto capa del centro del pq |
||
le pietre profonde della roccia forano bene il barilotto di centro standard geologico del cavo di carotaggio e dell'attrezzatura di perforazione
Le pietre profonde della roccia forano bene il barilotto di centro standard geologico del cavo di carotaggio e dell'attrezzatura di perforazione & Overshots di Pq/hq/nq/bq
>> Introduzione

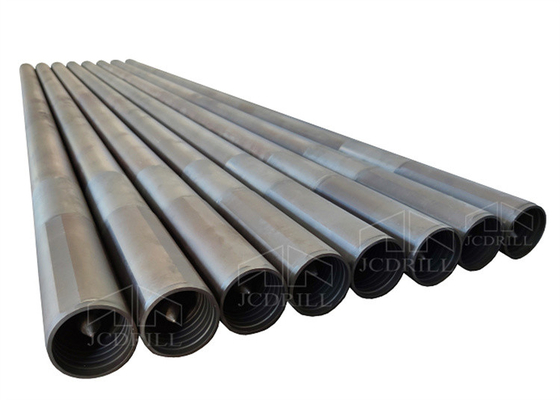

Un sistema di detorsolamento del cavo comprende l'assemblea di barilotto del centro e l'assemblea oltrepassata. L'assemblea di barilotto del centro è composta di gruppo della camera d'aria e di gruppo esterno del tubo. I tubi interni & esterni hanno di lunghezza standard di 1,5 metri e di 3 metri.

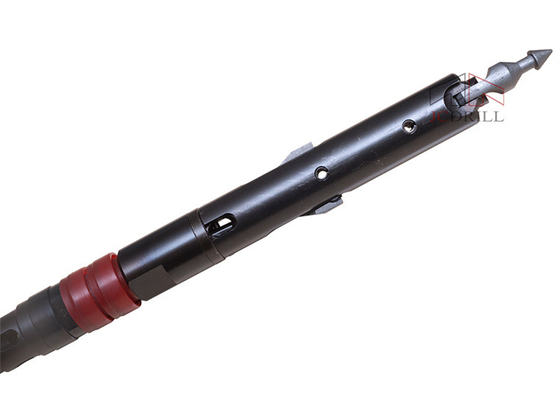

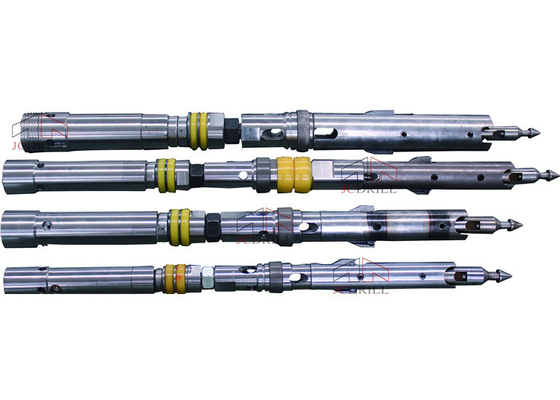

L'assemblea capa fornisce: meccanismi di chiusura e di perno dello spearpoint per permettere l'inserzione ed il recupero dell'assemblea di camera d'aria, di un meccanismo del supporto permettano che la camera d'aria rimanga stazionaria ed eviti perforazione di attimo di danno del campione, delle indicazioni di funzionamento di pressione del fluido e delle valvole del comando idraulico.
Tutte le assemblee cape comprendono un'assemblea della valvola d'arresto che fornisce un segnale di pressione del fluido all'operatore del trapano quando i membri della valvola sono compressi, indicante una camera d'aria piena o bloccata.
L'assemblea di barilotto del centro è composta di gruppo della camera d'aria e di gruppo della esterno-metropolitana. Il gruppo della camera d'aria è composto: Assemblea capa, camera d'aria, cassa del sollevatore di centro, sollevatore di centro, anello di arresto.
Il gruppo della camera d'aria raccoglie il campione di centro durante il processo di perforazione ed è indipendente dal gruppo della esterno-metropolitana. Il gruppo della esterno-metropolitana è composto di resto delle componenti del barilotto di centro:
Chiusura dell'accoppiamento a chiave, accoppiamento dell'adattatore, metropolitana esterna.
Il gruppo della esterno-metropolitana sempre rimane al fondo del foro ed alloggia il gruppo della camera d'aria durante il processo di perforazione.
| ID# | Oggetto | Descrizione | Unità | Peso (chilogrammi) |
| AQ | ||||
| 1-11 | barilotto di centro di 3m | SZJ-AQ-3000 | Metta | 24,27 |
| 1-11 | barilotto di centro di 1.5m | SZJ-AQ-1500 | Metta | 15,29 |
| Bq | ||||
| 1-11 | barilotto di centro di 3m | SZJ-BQ-3000 | Metta | 40,45 |
| 1-11 | barilotto di centro di 1.5m | SZJ-BQ-1500 | Metta | 25,49 |
| NQ | ||||
| 1-11 | barilotto di centro di 3m | SZJ-NQ-3000 | Metta | 64,88 |
| 1-11 | barilotto di centro di 1.5m | SZJ-NQ-1500 | Metta | 47,31 |
| HQ | ||||
| 1-11 | barilotto di centro di 3m | SZJ-HQ-3000 | Metta | 98,30 |
| 1-11 | barilotto di centro di 1.5m | SZJ-HQ-1500 | Metta | 67,53 |
| PQ | ||||
| 1-11 | barilotto di centro di 3m | SZJ-PQ-3000 | Metta | 142,50 |
| 1-11 | barilotto di centro di 1.5m | SZJ-PQ-1500 | Metta | 100,29 |
| Doppia superficie del tubo | ||||
| Dimensione (trapano di superficie di esplorazione) | Sistema metrico (millimetri) | Sistema imperiale (dentro) | ||
| Diametro del foro | Diametro di centro | Diametro del foro | Diametro di centro | |
| Bq | 60 | 36,4 | 2,36 | 1,43 |
| NQ | 75,7 | 47,6 | 2,98 | 1,88 |
| HQ | 96,1 | 63,5 | 3,78 | 2,5 |
| PQ | 122,7 | 85 | 4,83 | 3,34 |
| Superficie tripla del tubo | ||||
| NQ3 | 75,7 | 45 | 2,98 | 1,78 |
| HQ3 | 96,1 | 61,1 | 3,78 | 2,41 |
| PQ3 | 122,7 | 83 | 4,83 | 3,27 |
>> Diagramma della struttura dell'Assemblea capa di PQ
| ID# | Oggetto | Decription | Unità | Peso (chilogrammi) |
| 1-25 | Assemblea capa | PQ-TKZC | Metta | 23,00 |
| 1 | Punta della lancia | PQ-TK-LMT | Pc | 1,68 |
| 2 | Primavera del dente d'arresto | PQ-TK-DWTH | Pc | 0,01 |
| 3 | Perno del dente d'arresto | PQ-TK-DWX | Pc | 0,07 |
| 4 | Base del punto della punta della lancia | PQ-TK-MTZ | Pc | 1,89 |
| 5 | Fermo che ritira caso | PQ-TK-HSG | Pc | 3,42 |
| 6 | Perno di primavera | TXX-18*55 | Pc | 0,05 |
| 7 | Perno di primavera (2) | TXX-18*72 | Gruppo | 0,12 |
| 8 | Molla di aggancio | PQ-TK-ZH | Pc | 0,02 |
| 9 | Fermo (2) | PQ-TK-TKB | Paia | 0,66 |
| 10 | Perno di primavera (2) | TXX-13*60 | Gruppo | 0,06 |
| 11 | Perno di primavera | TXX-13*75 | Pc | 0,03 |
| 12 | Base del fermo | PQ-TK-TKZ | Pc | 0,24 |
| 13 | Ente superiore del fermo | PQ-TK-TKJ | Pc | 5,45 |
| 14 | Spalla di atterraggio | PQ-TK-XGH | Pc | 0,39 |
| 15 | Anello elastico | KYDQ-85 | Pc | 0,02 |
| 16 | Controdado di Stover | PQ-TK-TJLM | Pc | 0,53 |
| 17 | Fuso | PQ-TK-ZZ | Pc | 3,88 |
| 18A | Valvola di intercettazione duro | PQ-TK-FP | Pc | 0,1 |
| 18B | Morbidezza della valvola di intercettazione | PQ-TK-FP-H | Pc | 0,1 |
| 19 | Regolazione della rondella (2) | PQ-TK-JGD | Gruppo | 0,3 |
| 20A | Cuscinetto | ZC-52209 | Pc | 0,59 |
| 20B | Anello interno (2) | PQ-TK-ZCNT | Gruppo | 0,34 |
| 21 | Boccola del fuso | PQ-TK-ZCZ | Pc | 2,65 |
| 22 | Cuscinetto | ZC-51207 | Pc | 0,21 |
| 23 | Molla di compressione | PQ-TK-ZZTH | Pc | 0,83 |
| 24 | Controdado | ZSLM-M30 | Pc | 0,25 |
| 25 | Assemblea del cappuccio della camera d'aria | PQ-TK-NGJTZC | Pc | 5,54 |
| 25A | Cappuccio della camera d'aria | PQ-TK-NGJT | Pc | 5,07 |
| 25B | Unga adattarsi | ZYZ-M10*1 | Pc | 0,01 |
| 25C | Palla (2) | GQ-22 | Pc | 0,04 |
| 25D | Corpo della valvola di ritenuta | PQ-TK-FYG | Pc | 0,42 |
