Dettagli:
|
Tipo: | Impianto di perforazione della perforazione a rotazione | Industria applicabile: | Lavori, energia & estrazione mineraria di costruzione |
---|---|---|---|
Dimensione: | 6000X2400X2700mm | Diametro di perforazione: | 90-127 millimetri |
Peso: | 6000KG | Profondità di perforazione: | Max.25m |
Consumo dell'aria: | ³ /min di 13-20m | Potere diesel: | 58KW+55KW |
Asta di perforazione: | Φ76× 2+Φ76×3 | Numero di modello: | KG420SH |
Velocità di rotazione: | 0-90r/min | Coppia di rotazione: | 4500N·m. |
Rigidità della roccia: | f=6-20 |
KG420SH Prezzi accessibili Perforazione/perforazione per perforatori/perforazione per perforatori DTH
Applicazione
Il KG420S per la trivellazione di miniere per l'uso all'aperto è un dispositivo migliorato conforme alle normative nazionali in materia diEquipaggiato con il motore Yuchai a quattro cilindri (Cina 3), la trivella soddisfa le norme nazionali per le emissioniLa traccia del telaio pieghevole, la trazione a quattro ruote e il motore di rimorchio del pistone del pistone migliorano la pressione di lavoro e la resistenza.la capacità di salita, l'interfaccia estesa e il cilindro idraulico con braccio sollevante consentono di soddisfare i requisiti in posizione estrema.La rotazione del doppio motore aumenta la coppia di rotazione e la velocità di rotazione; il cilindro idraulico di sollevamento e la catena sonoLa cartuccia di profilo ingrossato viene utilizzata per l'alloggiamento, migliorando così la sua resistenza al sollevamento e la sua affidabilità.L'anello aggiuntivo rende la movimentazione e il sollevamento più convenienti.
Il KG420SH per la trivellazione a cielo aperto è dotato di un raccoglitore di polvere, rendendo così il funzionamento più facile.ecologica e affidabile.
Caratteristiche

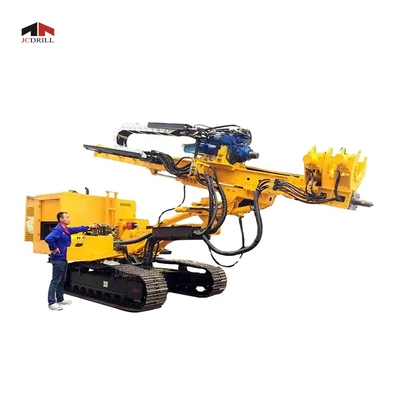

DTH Mining Drilling Rig
1La struttura della scatola di riduzione planetaria di nuova concezione è più compatta di quella del riduttore a denti dritti con un rapporto di riduzione maggiore.trasmissione di coppia più efficiente, e un funzionamento più agevole.
2- Meccanismo di propulsione senza manutenzione. Appartiene a una nuova generazione di prodotti, ha applicato una tecnologia più avanzata, il meccanismo di propulsione non ha bisogno di manutenzione dell'olio di routine.
3. Chassis senza manutenzione. Ingegneria migliorata crawler & box structure crawler frame sono robusti e durevoli; ruote di spinta senza manutenzione, senza bisogno di iniezione di olio.
4Console di controllo Consola di controllo centralizzata che fornisce un comodo controllo operativo della perforazione;Rapidi movimenti di propulsione e sollevamento riducono il tempo di servizio e migliorano l'efficienza del lavoro.
5. Dispositivo di azionamento. Il motore turbocompressore Yuchai da 70 kW (Cummins opzionale) è caratterizzato da una potenza elevata e da una facile manutenzione.
6. braccio di perforazione. braccio di perforazione funzionale allungato multiangolare perforazioni più ampie, la sua area settoriale di lavoro di perforazione si estende del 20%.
Modello
|
KG420S
|
KG420SH
|
Peso
|
5800 kg
|
6 000 kg
|
Dimensioni della trivella
|
6000X2200X2700 mm
|
6000X2400X2700 mm
|
Rigidità delle rocce
|
f=6-20
|
|
Diametro del foro
|
Φ90-127 mm
|
|
Profondità di perforazione economica
|
25 metri
|
|
Velocità di rotazione
|
0-90r/min
|
|
Torsione di rotazione
|
4500 N·m
|
|
Potenza di sollevamento
|
40000N
|
|
Strada di alimentazione
|
catena di bombole di olio
|
|
Distanza di alimentazione
|
3175 mm
|
|
Velocità di camminata
|
0-2,5 km/h
|
|
Capacità di classificazione
|
30°
|
|
Distanza libera dal suolo
|
515 mm
|
|
L'angolo di inclinazione del raggio
|
Soffiare 135°, su 50°, totale 185°.
|
|
Angolo di oscillazione del fascio
|
Sinistra 91°, destra 5°, totale 96°
|
|
Angolo di inclinazione del braccio di trivellazione
|
Soffiare 55°, su 15°, complessivamente 70°.
|
|
Angolo di oscillazione del braccio di trivellazione
|
Sinistra 45°, destra 45°, totale 90°
|
|
Lunghezza di compensazione del fascio
|
900 mm
|
|
Potenza
|
L'impianto di accensione deve essere dotato di un sistema di accensione a rotazione.
|
|
tubo di trivellazione
|
76x2000 mm
|
|
Consumo d'aria
|
13-20 m3/min
|
|
Altezza massima del foro orizzontale
|
2900 mm
|
|
Altezza minima del foro orizzontale
|
750 mm
|
|
Motore elettrico
|
55 kW / 1460 r/min
|
>> Il nostro servizio
>>Servizio di prevendita Agendo come un buon consulente, i nostri gruppi di vendita ben addestrati e il team tecnico professionale propongono soluzioni più razionali per il nostro stimato cliente secondo i requisiti pratici del progetto. >>Selezionare il modello e le attrezzature adatti. >>Forte supporto tecnico, rispondi alle domande dei clienti entro 24 ore. |
>>Servizio durante le vendite Abbiamo un team responsabile dalla materia prima ai prodotti finiti, e garantiamo il tasso di superamento al 100%. >>Progettazione e fabbricazione dei prodotti in base alle esigenze particolari del cliente >>Ispezionare ogni macchina e accessori corrispondenti rigorosamente prima della consegna >>Informare tempestivamente il cliente del progresso della produzione. |
>>Servizio post vendita Siamo sempre con voi nel servizio post-vendita. >>Possiamo organizzare rappresentanti post-vendita correlati per il debugging e la formazione sul posto di lavoro al momento dell'avvio. >>E-mail, telefonata o servizio porta a porta in seguito. |
>> A proposito di JCDRILL
JCDRILL fornisce agli utenti soluzioni di alta qualità per il settore minerario e di perforazione.
Ci siamo specializzati nella ricerca, sviluppo e produzione di impianti di perforazione per sgancio di roccia, impianti di perforazione di pozzi d'acqua, impianti di perforazione di core di diamanti, impianti di perforazione di ancoraggio,e relativi accessori e servizi di perforazione. fornire costantemente soluzioni di perforazione professionali per tutti i clienti con la nostra tecnologia avanzata, attrezzature eccellenti, mezzi di prova rigorosi e una buona rete di servizio,che stabiliscono il nostro marchio "JCDRILL" una buona immagine di mercato, ora, i nostri prodotti rappresentano il 50% del mercato interno e sono stati esportati in più di 40 paesi, e abbiamo assegnato ISO9001: 2000 nel novembre 2002.
Con un'eccellente tecnologia e solide capacità di servizio al mercato, abbiamo sia un solido sistema di marketing che un eccellente sistema di supporto al servizio,che ci aiutano a conquistare la fiducia dei clienti sia in patria che all'estero, possiamo fornire agli utenti delle piattaforme di perforazione soluzioni di compressione d'aria professionali di alta qualità e un relativo servizio post-vendita.
|
>> Certificazione
>> FAQ
D: Lei è il produttore originale?
|
D: Quali sono le condizioni di pagamento disponibili? | D: Quali termini di Incoterms 2010 possiamo lavorare? |
R: Sì, noi JCDRILL è una produzione ufficiale leader in macchinari per la perforazione in Cina e abbiamo tutta la serie di prodotti di cui avete bisogno.
|
A: termine T/T o termine L/C. Per il termine T/T, è richiesto un acconto del 30% in anticipo e il saldo del 70% deve essere regolato prima della spedizione.può essere accettata una L/C irrevocabile al 100% senza "clausole morbide". |
R: Siamo una società professionale e internazionale, accettiamo tutti i termini Incoterms 2010, normalmente lavoriamo su FOB, CIF, CFR, CIP.
|
D: Quanto tempo ci vorrà per la consegna? | D: Che ne dite del servizio post-vendita? | D: Parti di ricambio quando ne hai bisogno |
R: Normalmente i prodotti richiedono circa 3-15 giorni per produrre le macchine ordinate.
|
R: 365×24 Servizio tutto l'anno Ci impegniamo a fornire un servizio tutto l'anno 24 ore su 24, anche durante le vacanze,in linea con la nostra politica di fornire sempre "una risposta entro 15 minuti e il completamento del lavoro entro 24 ore. " | R: Abbiamo centri di ricambi in tutti i continenti che hanno in magazzino pezzi di ricambio specializzati. |
