Dettagli:
|
| Numero di modello: | HD100 | Tipo: | Martello di DTH |
|---|---|---|---|
| Uso: | Estrazione mineraria, carbone, minerale di ferro, perforazione di estrazione dell'oro | Materiale: | CARBURO DI TUNGSTENO |
| Stinco: | POLIZIOTTO, DHD, MISSIONE, DEVIAZIONE STANDARD | Forma del fronte: | Forma piana e forma del Goccia-centro |
| Filo: | 4-1/2 API REG | Angolo: | 254-311mm |
| Pressione di esercizio: | 1-2.4Mpa | Consumo dell'aria: | 22-55 m3 / min |
| Evidenziare: | Taglienti di DTH,Utensili a inserti di DTH |
||

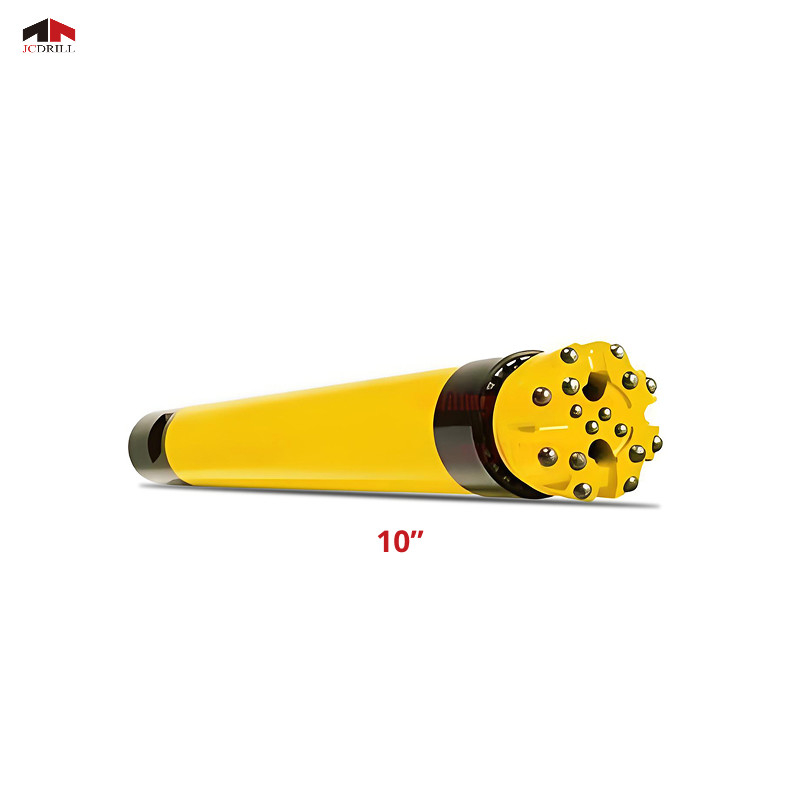

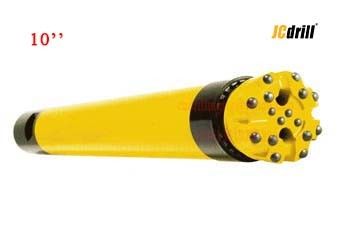

Alta pressione giù il martello del foro a 10 pollici con il filo api 4 1/2» 254-311mm
Applicazione
Con esperienza fabbricante professionale di produzione del martello di DTH, la nostra fabbrica può fornirgli ad alta pressione e medio ai martelli di pressione bassa DTH. Abbina rigorosamente con la norma di api ed altri standard industriali cinesi. È durevole per la produzione con l'artigianato avanzato ed il buon materiale.
1. Consegni l'energia massima alla punta di perforazione, alla velocità di perforazione veloce ed al consumo basso dell'aria dovuto la struttura interna speciale del martello di serie DTH di HD progettato secondo la più nuova teoria della perforazione di roccia.
2. Prestazione regolare e tempo di impiego lungo del martello di serie DTH di HD dovuto i materiali dell'acciaio legato di alta qualità e la tecnologia della trasformazione avanzata adattati.
3. Il tasso di problema e facili bassi a manutenzione dovuto semplice, affidabile e facile montano e smontano la struttura interna del martello.
4. Facile partire pezzo dal martello dovuto il mandrino del filo della multi-testa ed il cilindro di collegamento del martello.
5. Intercambiabile con il pezzo di DTH e l'asta di perforazione
Caratteristiche

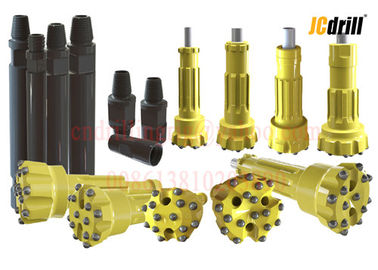

Stinco del martello disponibile:
1. Serie dello stinco del BR: BR1, BR2, BR3;
2. serie dello stinco del poliziotto: Cop32, Cop34, Cop44, Cop54, Cop64, Cop84;
3. serie dello stinco di DHD: DHD3.5, DHD340, DHD350, DHD360, DHD380;
4. serie dello stinco di deviazione standard: SD4, SD5, SD6, SD8, SD10, SD12, SD15, SD18;
5. serie dello stinco di missione: Mission40, Mission50, missione 60, missione 80;
6. serie dello stinco di QL: QL30, QL40, QL50, QL60, QL80;
7. serie dello stinco di NUMA: NUMA120, NUMA125, NUMA180, NUMA240;
Altri stinchi del martello possono essere disponibili secondo il disegno o i campioni del cliente.
Specificazione
| Martello di HSD10 DTH | ||||||
|
Descrizione di oggetto | Peso | Parti no. | |||
| sottomarino 1.Top | 59 | HSD1001 | ||||
| 2.O-Ring del sottomarino superiore | 0,03 | HSD1002 | ||||
| anello 3.Breakout | 0,3 | HSD1003 | ||||
| valvola 4.Check | 1,4 | HSD1004 | ||||
| 5.Spring | 0,3 | HSD1005 | ||||
| amplificatore 6.Compression | 0,6 | HSD1006 | ||||
| distributore commerciale 7.Air | 11,5 | HSD1007 | ||||
| cilindro 8.Internal | 11 | HSD1008 | ||||
| 9.Piston | 62 | HSD1009 | ||||
| cilindro 10.External | 110 | HSD1010 | ||||
| 11.O-Ring dell'anello di arresto | 0,03 | HSD1011 | ||||
| anello 12.Stop | 1,6 | HSD1012 | ||||
| manica 13.Guided | 4,5 | HSD1013 | ||||
| anello 14.Breakout | 0,3 | HSD1014 | ||||
| 15.Drive Chuck | 24 | HSD1015 | ||||
| pezzo 16.Drill | 115 | HSD1016 | ||||
| Secondo il requisito del cliente, il sottomarino superiore può essere trasformato due chiavi ed ha messo i bottoni della protezione, un controllinghole dell'aria può essere perforato sulla valvola di ritenuta per fornire lo scarico più efficiente di tagli. | ||||||
| Dati tecnici | ||||||
| Lunghezza (meno pezzo) | Peso (meno il pezzo) | Diametro esterno | Stinco del pezzo | Gamma del foro | Filo del collegamento | |
| 1502mm | 290.0kg | 226mm | SD10 | 254-311mm | API REGISTRO DI 4-1/2 ' REG API 6-5/8 ' | |
| Pressione di esercizio | Tasso di impatto a 0,5 Mpa | Velocità di rotazione raccomandata | Consumo dell'aria | |||
| 1.0-2.5Mpa | 18HZ | 15-25r/min | 1.0Mpa | 1.8Mpa | 2.4Mpa | |
| 22m3/min | 40m3/min | 55m3/min | ||||

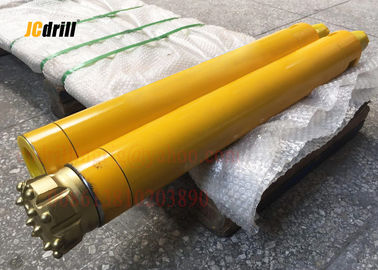

Consegna di Packing&
