Dettagli:
|
Numero di modello: | 12inch | Durezza della roccia del trapano: | F=6-20 |
---|---|---|---|
Elaborazione del tipo: | Pezzo fucinato | Uso: | Giacimento di petrolio, gas naturale, Drlling estraente, pozzo d'acqua |
Materiale: | Strato Anti-abrasivo di T.C. With Diamond | Cuscinetto: | Cuscinetto sigillato del giornale |
PACCHETTO: | Cartone e caso di legno | Tipo del dente: | Dente dell'inserzione |
Evidenziare: | Tricone Drill Bit,taglienti del pozzo d'acqua |

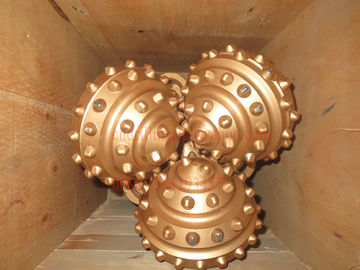

Il tagliente di Diamond Anti Abrasive Layer Tricone, elastomero ha sigillato i taglienti del hard rock di TCI
Introduzione
Struttura degli scalpelli a rulli
Scalpello a rulli del dente d'acciaio e scalpelli a rulli di TCI
1- Sopportare struttura
Il cuscinetto pungente ha tre generi: cuscinetto di rotolamento, facendo scorrere cuscinetto, scorrevole l'anello elastico del cuscinetto. L'anello elastico che fa scorrere il cuscinetto è pricipalmente per i produttori stranieri dei prodotti che sopportano lo scalpello a rulli di TCI, al massimo soltanto cuscinetto di rotolamento e scorrevoli il cuscinetto.
2- Struttura, cono e dente di taglio
Il cono è un cono, diviso nel singolo cono e nel cono due. Il singolo cono consiste del cono principale e della componente posteriore, singolo cono in fondo al pozzo per movimento di rotolamento puro, adatto a perforare la formazione dura; il cono complesso consiste del cono principale, cono del lato ed il cono posteriore è composto di tre parti, il cono al fondo del lavoro buono oltre al rotolamento, inoltre produce lo scivolamento, adatto a perforazione morbida dello strato.
L'ingranaggio duro della lega ha 10 vari, come sferico, conico, cuneiforme, il cucchiaio, cucchiaio ha modellato, cucchiaio superiore a forma di, la forma piana, la forma di cuneo conica, la formazione differente della litologia, la roccia del cono che rompe il meccanismo dei denti che pungenti la forma è differente, differente. Un tipo di trapano non è spesso un dente.
La forma del dente d'acciaio è cuneiforme, per rinforzare il calibro del trapano, fila esterna dei denti spesso è progettata «in T», «L», «II»; per sormontare il tagliente è facile da indossare nelle imperfezioni rotte degli strati, deve saldare il materiale resistente all'uso sul fronte del dente e sul cono posteriore.
La forma del dente, la dimensione, il numero, lunghezza dipende dalla durezza di formazione, formazione è morbida, è grandi, denti taglienti, più di meno; al contrario, la formazione più dura del dente, più piccolo, più breve, più il numero di.
3- Sistema della compensazione di pressione di olio
Il dispositivo consiste di un anello sopportante, il sacco dell'olio, la tazza della protezione, la ghiandola, la spina, quando le parti dell'anello. Il suo ruolo è alla differenza sopportante di pressione della camera fra l'interno e fuori dell'equilibrio dello scalpello a rulli di TCI, di modo che l'anello sigillante sopportante nel piccolo lavoro di differenza di pressione per molto tempo, impedisca il liquido di perforazione nella cavità sopportante ed evitare la perdita del grasso di lubrificazione ed immagazzini abbastanza grasso alla cavità sopportante continuamente ha aggiunto, il pezzo in buon sigillando lo stato e lo stato di lubrificazione.
4- Ha morso l'ugello
per risolvere il tempestivo di problemi affrettato dal fondo dei tagli buoni, per mantenere il fondo pulito, anche con un getto ad alta velocità per schiacciare la roccia e lo scopo, progettazione della gente ed installazione dell'ugello.
L'ugello è fatto della lega dura che elabora, l'ugello comunemente usato ha tre modelli principali, il di tipo corrente, tipo della copertura ed il micro ugello lungo, l'altro è ugello pulsato, ugello obliquo, ugello esteso ecc…
Applicazione degli scalpelli a rulli
Serie dei pezzi di TCI:
1. Scalpelli a rulli molli di formazione TCI:
Gli scalpelli a rulli molli di formazione TCI sono usati per perforare la resistenza alla compressione bassa, formazioni molto morbide. Questo pezzo ha massimizzato ad uso sia delle inserzioni dello scalpello che coniche di tungsteno del carburo di grandi diametri e di alta proiezione. Questa progettazione della struttura di taglio, combinata con il contrappeso massimo del cono, risultati nelle alte velocità di avanzamento pungenti. Il intermesh profondo delle file della taglierina impedisce il pezzo che mette nelle formazioni appiccicose.
2. Scalpelli a rulli medi di formazione TCI:
Gli scalpelli a rulli medi di formazione TCI caratterizza le inserzioni aggressive del carburo di tungsteno dello scalpello sulle file del tallone e sulle file interne. Questa progettazione fornisce un tasso di perforazione veloce ed ha aggiunto il taglio della durevolezza della struttura in medium a semiduro per i mations. Il giunto circolare di gomma di HSN fornisce il sigillamento adeguato per sopportare la durevolezza.
3. Scalpelli a rulli duri di formazione TCI:
Gli scalpelli a rulli duri di formazione TCI possono essere usati per perforare le formazioni dure ed abrasive. Le inserzioni del carburo di tungsteno di resistenza all'usura sono utilizzate nelle file esterne per impedire la perdita di calibro pungente. I numeri massimi delle inserzioni a forma di emisferiche sono utilizzati in tutte le file per fornire la durevolezza e la lunga vita della taglierina.
4. Scalpelli a rulli semiduri di formazione TCI:
Gli scalpelli a rulli semiduri di formazione TCI caratterizza le inserzioni robuste del carburo di tungsteno dello scalpello sulla fila del tallone ed il conico sulle file interne. Questa progettazione fornisce un tasso di perforazione veloce ed ha aggiunto il taglio della durevolezza della struttura in medium alle formazioni semidure. Il giunto circolare di gomma di HSN fornisce il sigillamento adeguato per sopportare la durevolezza.
Serie d'acciaio dei pezzi del dente:
1. pezzi molli del dente di formazione:
I pezzi molli del dente di formazioni sono usati per perforare la resistenza alla compressione bassa, formazioni morbide. Le lunghezze lunghe del dente della proiezione sono usate sugli alti coni di derivazione per fornire le più grandi velocità di avanzamento possibili. Il rivestimento duro di resistenza all'usura è usato per controllare l'usura di dente. Sui tipi del pezzo più molli questo rivestimento duro completamente copre i denti pungenti.
2. pezzi semiduri del dente di formazioni:
I pezzi semiduri del dente di formazione sono usati per perforare l'alta resistenza alla compressione, formazioni semidure. I denti della proiezione del tiro con la lunghezza riduttrice della cresta sono utilizzati in questa serie di progettazioni pungenti. Il rivestimento duro durevole si applica per ridurre l'usura di dente.
Caratteristiche principali
1. Tagliando struttura di questi scalpelli a rulli di tci sigillato e non sigillato del tipo:
La usura-resistenza dei denti è migliorata con il carburo di tungsteno premio che affronta duro sul
superfici del dente per il pezzo d'acciaio del dente.
2. Struttura del calibro di questo tipo pezzi di roccia triconici di tci:
Protezione multipla del calibro con i regolatori del calibro sulle inserzioni del calibro e del tallone sul calibro
superficie del cono, delle inserzioni del carburo di tungsteno e duro dell'affronto sugli aumenti di shirttail
calibro che tiene capacità e che sopporta vita.
3. Sopportando struttura di questo tipo pezzi di roccia triconici di tci:
Cuscinetto a rulli di alta precisione con due fronti spinti. La palla chiude il cono a chiave. Fronte duro spinto dei fronti
con la lega resistente all'uso. La resistenza di sequestro e di resistenza all'abrasione del cuscinetto è migliorata.
Specificazione
IADC | WOB | RPM | Formazioni applicabili |
(KN/mm) | (r/min) | ||
417/437/ | 0.35~0.9 | 150~70 | Formazioni molto morbide con resistenza alla compressione bassa e l'alto drillability, quali argilla, fango indurito, gesso, gesso, sale, calcare molle, ecc. |
447/415/435 | |||
517/527/515 | 0.35~1.0 | 140~60 | Formazioni morbide con resistenza alla compressione bassa e l'alto drillability, quali fango indurito, gesso, sale, calcare molle, ecc. |
537/547/535 | 0.45~1.0 | 120~50 | Morbidezza alle formazioni medie con resistenza alla compressione bassa, quali scisto medio e molle, calcare molle medio, arenaria molle media, formazione media con i interbeds più duri ed abrasivi, ecc. |
617/615 | 0.45~1.1 | 90~50 | Formazione semidura con alta forza della compressa, quale scisto duro, calcare, arenaria, dolomia. ecc |
637/635 | 0.5~1.2 | 80~40 | Formazioni dure con alta resistenza alla compressione, quali arenaria, calcare, dolomia, gesso duro, marmo, ecc. |
Nota: I limiti superiori di WOB e del RPM in tavola di cui sopra non dovrebbero essere usati simultaneamente. |
