Dettagli:
|
| Numero di modello: | AK50 | Durezza della roccia del trapano: | F=6-20 |
|---|---|---|---|
| Tipo: | Impianto di perforazione della perforazione a rotazione | Uso: | Perforazione dell'ancora, costruzione |
| Profondità di perforazione: | 40-60m | Diametro di perforazione: | 100 ~ 168mm |
| Consumo dell'aria: | 16-40m3/min | Lunghezza dell'asta di perforazione: | 1500mm |
| Gamma di angolo di foro: | 0-360° | Velocità rotatoria: | 30-60 R/min |
| Coppia di torsione rotatoria: | 1500N.M | Tensione: | 12V |
| Potere: | 12kw | Peso: | 120kgs |
| Evidenziare: | impianto di perforazione di trapano montato cingolo,materiale di trivellazione della costruzione |
||

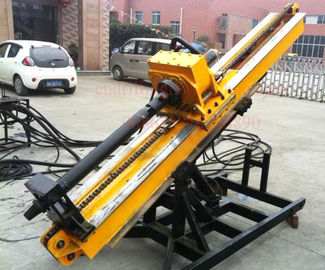

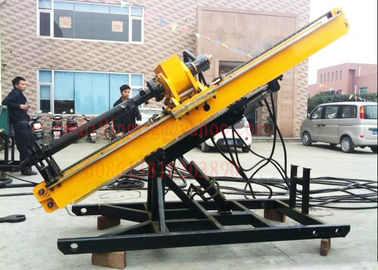

Piattaforme di produzione di AK50 Front Mounted Adjustable Top Drive, perforatrice idraulica dell'ancora resistente di pretesa
Azionamento engine&electric diesel del motore disponibile
Applicazione
La piattaforma di produzione della costruzione AK50 è una macchina superiore azionata idraulica piena del trapano della testa di trasmettitore. È applicata perforare i pozzi resistenti dell'ancora di pretesa al pendio della centrale elettrica dell'acqua, della ferrovia o dei progetti della strada principale, perforare i fori di drenaggio e riempire di malta i fori del mucchio sul tetto del tunnel (galleria). Inoltre ha usato per impedire o risolvere la calamità geologica, quale il crollo ecc. della roccia e della frana inoltre, inoltre è usata per perforare il getto ad alta pressione che riempie di malta i fori.
Caratteristiche
1. Ha grande capacità di perforazione, vasta gamma dell'applicazione, la velocità di perforazione rapida ed alta efficienza di perforazione come pure abilità potente di eliminazione dell'incidente.
2. il meccanismo di estensione nel fuso dell'uscita della testa superiore di trasmettitore può proteggere gli strumenti di perforazione efficacemente. Può aumentare i fori di grado di elevazione della gamma e del trapano di angolo di inclinazione del foro, mentre mette il piatto superiore superiore della testa e del foro di trasmettitore verso la direzione opposta.
3. Un insieme delle colonne regolabili anteriore-montate sulla struttura del trapano è usato per la regolazione dell'altezza dell'albero a fine frontale, che lo rende conveniente allineare con il sito del foro.
4. la struttura dell'impianto di perforazione è progettazione separata del gruppo, offre il buon disassembility, supporto rapido e conveniente ed il trasporto, luogo di lavoro meglio ed abbassa la forza di lavoro come pure telecomando e l'operazione.
5. l'albero può essere riparato sul metter in scenae immediatamente senza struttura del trapano con le parti ausiliarie (asse e fermagli orizzontali), che lo rende possibile per notevolmente la riduzione del peso dell'impianto di perforazione e rapido.
6. Il motore idraulico, pompa è prodotti di fama mondiale di marca, l'altra assemblea principale preferenziale è selezionato a casa ha fatto i prodotti reputati con alta qualità. Tutto questi assicurano che l'impianto di perforazione abbia la prestazione corrente stabile, la qualità del prodotto affidabile e tempo di impiego lungo. Ha buona intercambiabilità dovuto l'alto grado di normalizzazione e il seriesization delle parti d'uso.
7. azionamento ed operazione completamente idraulica, spostamento stepless, operazione semplice, maintanance conveniente e poche parti d'uso.
8. L'impianto di perforazione è adatto per vari metodi di perforazione quali la perforazione del pezzo del carburo, la perforazione della coclea, la perforazione del martello di DTH, la perforazione dell'intelaiatura di seguito, ecc.
Specificazione
| Profondità di perforazione | 60 ~ 40 m. |
| Diametro di perforazione | ¢ 100 ~ 168 millimetri |
| specifiche del trapano | × del ¢ 73 1500 millimetri di × del ¢ 89 1500 millimetri |
| Angolo di inclinazione di perforazione | 0 ~ ° 120 |
| velocità dell'uscita della testa di potere (positivo e negativo) | 5 ~ 120 giri/min. |
| Coppia di torsione della potenza nominale della testa di potere | 2000 nanometri |
| Colpo della testa di potere | 1800 millimetri |
| colpo di slittamento dell'albero | 500 millimetri |
| forza massima di tirata della testa di potere | kN 30 |
| Forza d'alimentazione della testa di potere più grande | kN 15 |
| pressione stimata del circuito idraulico | Mpa 20 |
| Tipo potere del motore di Y180M-4 | 18,5 chilowatt |
| Dimensione del laico ospite | un × 1000 di 3000 × 1500 millimetri |
| Peso dell'impianto di perforazione | 1000 chilogrammi |
| peso massimo della parte (a parte il motore) | 200 chilogrammi |
Servizio
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia
