Dettagli:
|
Numero di modello: | AK120 | Durezza della roccia del trapano: | F=6-20 |
---|---|---|---|
Tipo: | Impianto di perforazione della perforazione a rotazione | Uso: | Perforazione dell'ancora, costruzione |
Profondità di perforazione: | 120m | Diametro di perforazione: | 90-250mm |
Consumo dell'aria: | 16-40m3/min | Lunghezza dell'asta di perforazione: | 1500mm |
Gamma di angolo di foro: | 0-360° | Velocità rotatoria: | 30-80 R/min |
Coppia di torsione rotatoria: | 3500-10000N.m | Tensione: | 12V |
Potere: | 37kw | Peso: | 300kgs |
Evidenziare: | impianto di perforazione di trapano montato cingolo,piattaforma di produzione dell'ancora |
80 - materiale di trivellazione superiore doppio di perforazione dell'azionamento di profondità di 120 m. per i fori AK120 del mucchio dell'ancora del grande diametro
Azionamento engine&electric diesel del motore disponibile
Applicazione

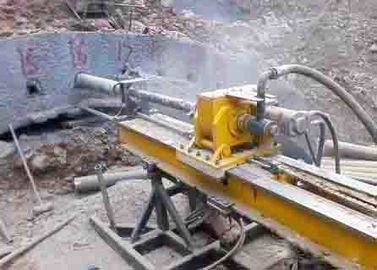

La piattaforma di produzione di ingegneria dell'ancora AK120 è una perforatrice sommità doppia azionata idraulica piena della testa di trasmettitore. È ampiamente usata perforare i grandi pozzi del cavo dell'ancora di pretesa, fori del mucchio dell'ancora del grande diametro e fori riempire di malta al pendio della centrale elettrica dell'acqua, superstrada o i progetti ferroviari come pure fori di piccola dimensione ecc. del palo di fondazione.
Caratteristiche
1. la testa sommità doppia di trasmettitore realizza i vari metodi di perforazione, come:
2. Nel perforare un pozzo in più spesso (m) la zona 30~50 o il congeries fratturata, testa posteriore di potere relativa allo strumento di perforazione interno ed al martello di DTH, per realizzare la perforazione a rotazione della percussione, nel frattempo, la testa anteriore di potere gira l'intelaiatura di seguito per la protezione della parete del foro.
3. Nel perforare un pozzo nella formazione, nello strato delle sabbie mobili o nello strato sovrastante incoerente del limo, lo strumento di perforazione interno utilizza gli strumenti convenzionalmente rotatori o gli strumenti di perforazione lunghi della coclea, nel frattempo, la testa anteriore di potere gira continuano l'intelaiatura per la parete proteggente del foro.
4. Nel perforare un pozzo nella formazione intatta, soltanto una testa di potere è utilizzata per perforazione a rotazione ordinaria o la perforazione percussione-rotatoria.
5. Caratterizza l'alta coppia di torsione dell'uscita e di carico utile, la forte abilità di soluzione di incidente e l'alta efficienza di perforazione.
6. Effettua la meccanizzazione della barretta e dell'intelaiatura che ripartono, come ha fornito di morsetto e di macchina dello sblocco, in modo da può ridurre significativamente l'efficienza di lavoro del lavoro di aumento e di resistenza.
7. particella elementare e progettazione combinata della struttura come pure il sistema gemellato delle pompe idrauliche è adottato nella macchina, in modo da caratterizza il buon disassembility, il montaggio conveniente e lo smontaggio e particolarmente adatto a lavoro nelle zone di montagna inopportune di traffico.
Specificazione
Profondità di perforazione | 120 ~ 80m |
Diametro di perforazione | ¢ 110 ~ ¢ 250mm |
Compensazione della testa di potere prima del viaggio | 400mm |
Immersione di perforazione | -10 ~ ° 90 |
Velocità della testa di potere | dopo la testa 3 di potere ~ 130r/min prima della testa 3 di potere ~ 22r/min |
Coppia di torsione massima della testa di potere | potere dopo testa 10000Nm della testa 3500Nm di potere la precedente |
Colpo della testa di potere | 1500mm |
colpo di slittamento dell'albero | 600mm |
Specifiche raccomandate del trapano | × 1000 del ¢ 89; × 1000 del ¢ 114 |
Specifiche di rivestimento raccomandate | × 1000 del ¢ 168; × 1000 del ¢ 178; × 1000 del ¢ 194 |
capacità dell'alimentazione della testa di potere | forza ascensionale 100KN; pressione 52KN di aumento |
momento di rivestimento del dispositivo d'ancoraggio | 15KNm |
Tipo del motore | Y180L-4 × 2 |
Potere totale | 44KW |
pressione stimata del circuito idraulico | 18Mpa |
Massa totale dell'impianto di perforazione | 2500Kg |
qualità massima di disintegrazione | 400Kg |
Dimensione ospite | L × 1200 del × del × H 3500 del × W 1600mm |
Consegna di Packing&
Servizio
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia
