Dettagli:
|
| Modello: | YGL-100Q | Durezza della roccia: | F=6-20 |
|---|---|---|---|
| Tipo: | Impianto di perforazione della perforazione a rotazione | Uso: | Perforazione dell'ancora, costruzione |
| Profondità di perforazione: | 40-150m | Diametro di perforazione: | 130-250mm |
| Consumo dell'aria: | 11.3-25m3/min | LUNGHEZZA DELL'ASTA DI PERFORAZIONE: | 3000mm |
| Gamma di angolo di foro: | 0-90° | Velocità rotatoria: | 30-80 R/min |
| Coppia di torsione rotatoria: | 6000N.m | Potere: | 57kw |
| Peso: | 6100kgs | Diametro dell'asta di trivellazione.: | 76mm, 89mm, 102mm |
| Classificabilità: | 24° | Colpo dell'alimentazione: | 3.66m |
| Dimensione: | 6900×2200×2200mm | Martello di DTH: | DHD3.5, Ql-40 DHD340 DHD350Q DHD360 |
| Evidenziare: | impianto di perforazione di trapano montato cingolo,materiale di trivellazione della costruzione |
||

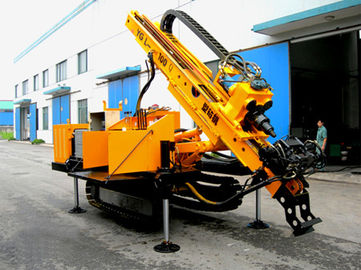

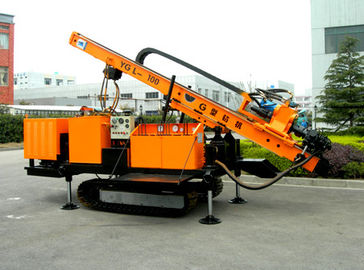

Piattaforma di produzione d'alimentazione lunga del cingolo del colpo, materiale di trivellazione pieno YGL-100Q dell'ingegneria idraulica
Azionamento engine&electric diesel del motore disponibile
Applicazione
La piattaforma di produzione dell'ancora del cingolo di YGL-100Q è un genere di piattaforma di produzione multifunzionale piena del cingolo della testa di potenza idraulica (azionamento superiore). Questa piattaforma di produzione dell'ancora può applicarsi alla costruzione di grande sforzo di tonnellaggio che ancora il foro per la centrale elettrica dell'acqua, la ferrovia, la strada principale, il foro di drenaggio e la calamità geologica generanti per la prevenzione della frana ed il crollo della roccia.
Caratteristiche
1. La grande coppia di torsione rotatoria e la distanza d'alimentazione lunga del colpo della piattaforma di produzione d'organizzazione fare la velocità del pozzo trivellato più velocemente, la capacità di disposizione dell'incidente migliorare ed efficienza di lavoro di perforazione più su.
2. il meccanismo di estensione nel fuso dell'uscita della testa superiore di trasmettitore protegge gli strumenti di perforazione efficacemente.
3. Il meccanismo del cambio della testa superiore di trasmettitore adotta il metodo idraulico dello spostamento che ha lo strongpoint della velocità, della convenienza, dell'affidabilità, ecc. del cambio.
4. Il dispositivo idraulico della chiave & del morsetto enorme fa diminuire il tempo di aiuto ed inoltre riduce l'intensità di lavoro di funzionamento.
5. Il telaio è della pista d'acciaio con il rotatore, che fa facilmente l'uso della macchina.
6. gli elementi idraulici tutti sono scelti dai prodotti di fama mondiale di marca per raggiungere l'alta stabilità della prestazione e dell'affidabilità.
7. Può essere usato con i vari metodi di perforazione:
trapano a secco liquido della coclea del Non ciclo
Martello pneumatico di DTH nello strato della roccia da aria
La circolazione del fango perfora dentro lo strato del suolo della sabbia
Il martello di DTH con il tubo perfora dentro l'area rotta della roccia da aria
Specificazione
| 1 | Profondità di perforazione (m) | 150 ~ 60 |
| 2 | Diametro di perforazione (millimetri) | Ф130 ~ 250 |
| 3 | Dimensione del trapano (millimetri) | Ф89 × 2000, Ф127 × 2000 |
| 4 | Velocità dell'uscita della testa di potere (positive&negative) (RPM) | 37/74; 84/168 |
| 5 | Coppia di torsione dell'uscita massima della testa di potere (nanometro) | 6000 |
| 6 | Colpo della testa di potere (millimetri) | 2800 |
| 7 | Forza massima di tirata della testa di potere (kN) | 55 |
| 8 | Forza d'alimentazione della testa di potere più grande (kN) | 40 |
| 9 | Colpo di slittamento dell'albero (millimetri) | 500 |
| 10 | Classificabilità (°) | ° 20 |
| 11 | Angolo di vuotamento (°) | ° 360 |
| 12 | Potere diesel (chilowatt) | 75 |
| 13 | Potere del motore (chilowatt) | 37 |
| 14 | Impianto di perforazione fuori delle dimensioni (stato) di trasporto (millimetri) | un × 2000 di circa 5000 × 2300 |
| 15 | Massa dell'impianto di perforazione (chilogrammi) | circa 4000 |
| 16 | Opzioni | testa di potere della quarta 1.high-speed: 180rph |
Consegna di Packing&
Servizio
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia
