Dettagli:
|
| Numero di modello: | XY300 | Profondità di perforazione: | 1100m (NQ) |
|---|---|---|---|
| Diametro di perforazione: | BQ-HQ | LUNGHEZZA DELL'ASTA DI PERFORAZIONE: | 4.2m |
| Uso: | Geologia ed esplorazione minerale | METHOLD DI PERFORAZIONE: | Perforazione del fango |
| Max Spindle Speed: | 30-1050r/min | Potenza del motore: | 48kw@1500rpm |
| POMPA DI MUD: | BW250/BW160 | Angolo di perforazione: | 90-75 |
| Evidenziare: | materiale di trivellazione del centro del diamante,macchina idraulica di carotaggio |
||

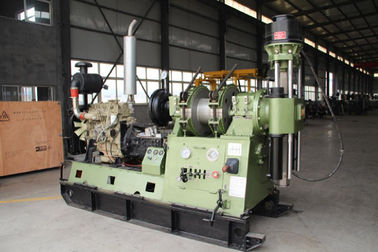

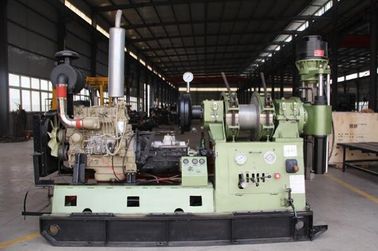

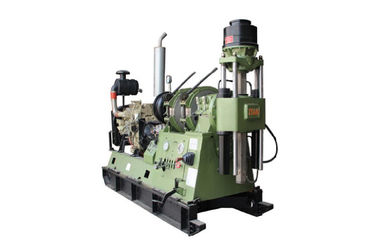

Geologia di Diamond Core Drill Rig For di rendimento elevato/carotaggio minerale di esplorazione XY-44A
Applicazione
Come tipo piattaforma di produzione del fuso, l'impianto di perforazione di carotiere di XY-44A prende lo scalpello a diamanti o il tungsteno-carburo - il pezzo fornito di punta è stato allineato rispetto ad un freno idraulico. È alimentato con i doppi cilindri che viaggiano molto più lungamente. Il suo olio è fornito in due direzioni opposte dal disco idraulico del ragno con un bloccaggio idraulico. È ampiamente usato in esplorazione della geologia di ingegneria, trivellazione dell'idrologia e ingegneria di base del mucchio (carotaggio, trivellazione, perforazione del mucchio).
C'è una osservazione degna di cosa. L'impianto di perforazione di carotiere ha adottato la nuova tecnologia. La tecnologia può essere utilizzata nei numerosi modelli, specialmente sull'asta di perforazione del grande diametro. Questa tecnologia è abbastanza efficace migliorare l'efficienza di perforazione.
Caratteristiche
1. C'è più grado della velocità (8 gradi), gamma di velocità ragionevole ed alta coppia di torsione mentre a bassa velocità. La coppia di torsione massima è fino a 3200 N•m. (2358 lbf•ft). L'impianto di perforazione di carotiere XY-44A si adatta sul carotaggio con l'esplorazione del diamante e tungalloy-carbid-fornito di punta dell'olio come pure di organizzazione della geologia, la trivellazione dell'idrologia e l'ingegneria di base del mucchio.
2. Con la grande identificazione 93mm del fuso (a 3,66 pollici), il trapano è alimentato con i doppi cilindri idraulici con molto colpo più lungo fino a 600mm (a 23,62 pollici). Con la forte adattabilità tecnologica, l'impianto di perforazione può adattarsi sui molti campo, particolarmente sulla perforazione dell'asta di trivellazione del grande diametro, (parte superiore che svuota) estraente il centro con la linea del cavo. Così è più efficace nel miglioramento dell'efficienza di perforazione con meno difettoso in foro.
3. Con la capacità di perforazione potente per l'impianto di perforazione di carotiere, la profondità di perforazione stimata viene fino a, 000m (a 39,37 pollici) con l'asta di trivellazione (a 2,80 pollici) di detorsolamento del cavo di 71mm.
4. la luce nel peso e in fine smonta l'abilità, l'impianto di perforazione può essere smantellata facilmente in dieci parti; il più grande apparato è in 300 chilogrammi (661,5 libbre). L'intero trapano è nel 2150 chilogrammo (4741 libbra), può essere mosso facilmente particolarmente nella zona di montagna.
5. premuto con la molla di Belleville ed allentato con il cilindro idraulico, il mandrino idraulico è adottato con le tre-mandibole autocentranti. È dentro forte e forza di pressione costante.
6. Questo impianto di perforazione di carotiere è fornito di freno idraulico per la perforazione costante e liscia del foro profondo.
7. olio di fornitura con una pompa a ingranaggi semplice, è facile per installazione e l'operazione; abbassi nel consumo di energia e nella temperatura di olio bassa del circuito idraulico; l'impianto di perforazione di carotiere è di sicuro nella perforazione costante. La pompa di olio a mano può essere messa in uso per sollevare gli strumenti di perforazione in foro sopra il motore di potere che non riesce a funzionare.
8. Con la struttura compatta e la disposizione ragionevole, con tutte le componenti esposte e con quei non sovrapposti, è conveniente per manutenzione.
9. Con il centro di gravità basso e la lunghezza della corsa lunga fino a 460mm (a 18,1 pollici), l'impianto di perforazione è affidabile e stabile nella perforazione ad alta velocità.
10. È facile da ottenere conoscere i termini in foro con un vibrometro della formica. Di meno in maniglie di funzionamento, l'impianto di perforazione può essere azionato credibile e flessibilmente.
11. L'impianto di perforazione di carotaggio può lavorare costantemente e saldamente nella perforazione del foro profondo
12. Funzionando con gli ingranaggi singoli o doppi, c'è un consumo basso di energia e di bassa temperatura dell'olio del circuito idraulico.
13. Nei casi del potere guastato, la pompa di olio annaspante della mano può essere utilizzata per sollevare gli strumenti di perforazione.
14. Per quanto riguarda la sua struttura, questo impianto di perforazione di carotiere è compatto e ragionevole.
15. È facile da padroneggiare il termine del foro con uno strumento antivibrazione di lunga vita
1. Capacità del trapano
(1) carotaggio
| Trapano Rod Varieties | Trapano Rod Type | Profondità del trapano | |
| Planer dentro e fuori | Ф43×6mm (pollice Ф1.69×0.24) | 1400 m. (4592feet) | |
| Trapano Rod Made in Cina | Ф54×6 millimetro (pollice Ф2.13×0.24) | 1000 m. (3280feet) | |
| Ф67×6 millimetro (pollice Ф2.64×0.24) | 830 m. (2722feet) | ||
| Interno ispessito | Ф50×5.5 millimetro (pollice Ф1.97×0.22) | 1300 m. (4264feet) | |
| Ф60×6 millimetro (pollice Ф2.36×0.24) | 950 m. (3116feet) | ||
| Estrazione del centro con la linea del cavo | Ф55.5×4.73mm (Ф2.19×0.19inch) | 1400 m. (4592feet) | |
| Ф71×5 millimetro (pollice Ф2.80×0.20) | 1000 m. (3280feet) | ||
| Ф89×5 millimetro (pollice Ф3.50×0.20) | 800 m. (2624feet) | ||
| DCDMA (Diamond Core Drill Il produttore Association) ha fatto asta di trivellazione |
Interno ispessito | BW | 1250 m. (4100feet) |
| Nanowatt | 1000 m. (3280feet) | ||
| HW | 660 m. (2165feet) | ||
| Estrazione del centro con la linea del cavo | Bq | 1400 m. (4592feet) | |
| NQ | 1100 m. (3608feet) | ||
| HQ | 750 m. (2460feet) | ||
(2) trivellazione di idrogeologia
| Trapano Rod Type | Diametro del luogo di perforazione. | Profondità di perforazione |
| 60mm (a 2,36 pollici) (esterno ispessito) | (a 7,87 pollici) 200 millimetri | 800 m. (2624 piedi) |
| 73mm (a 2,87 pollici) (esterno ispessito) | (a 13,78 pollici) 350 millimetri | 500 m. (1640 piedi) |
| 89mm (a 3,5 pollici) (esterno ispessito) | (a 19,69 pollici) 500 millimetri | 300 m. (984 piedi) |
(3) perforazione del palo di fondazione
Diametro del luogo di perforazione con l'asta di trivellazione ispessita esterna (a 3,50 pollici) da 89 millimetri.
Formazione sciolta: (a 39,37 pollici) 1000 millimetri
Formazione dura: (a 23,62 pollici) 600 millimetri
Profondità di perforazione: 100 m. (328 piedi)
2. angelo di perforazione: 0° ﹣ 360°
3. motore di potere
Electromotor Y225S-4 37KW (49.62HP) 1480 r/min
Motore diesel Deutz F6L 912 82KW (110HP) 1500 r/min
4. rotatore
Tipo: Alimentandosi con la pressione idraulica dei doppi cilindri dell'olio, girante meccanicamente.
Identificazione del fuso: (a 3,66 pollici) 93 millimetri
Velocità del fuso:
| Velocità di potere Ing (r/min) | 1480 (per il carotaggio) |
| A bassa velocità positivo (r/min) | 83, 152, 217, 316 |
| Alta velocità positiva (r/min) | 254, 468, 667, 970 |
| Velocità negativa (r/min) | 67, 206 |
Max. Torque del fuso: 3,2 KN·m. (2358 lbf·ft)
Colpo del fuso: (a 23,62 pollici) 600 millimetri
Forza ascensionale massima del fuso: 120 KN (26976 lbf)
Max. Thrust del fuso: 90 KN (20232 lbf)
5. gru dell'impianto di perforazione di carotiere
Sistema d'ingranaggi planetario della forma
Diametro del cavo metallico: (a 0,69 pollici) 17,5 millimetri o (a 0,73 pollici) 18,5 millimetri
Capacità del tamburo per la corda (170 kg/mm2 equivalenti a 241839 lb/inch2):
(cavo metallico d'acciaio di 17.5mm) 110m (360,8 piedi)
(cavo metallico d'acciaio di 18.5mm) 90m (295,2 piedi)
Forza di Max.Lifting (singola corda): 45 KN (10116 lbf)
Velocità di sollevamento del cavo metallico
Velocità inglese 1000r/min 0,47, 0,86, 1,22, 1,78 4,00, 5,84 feet/s di potere di m/s (1,54, 2,82,)
Velocità inglese 1500r/min 0,70 di potere; 1,29; 1,84; 2,68 5,90, 8,79 feet/s di m/s (2,30, 4,23,)
Velocità inglese feet/s di m/s di 1700r/min 0,805, 1,485 di potere, 2,12, 3,08 (2,64, 4,87, 6,95, 10,10)
6. frizione
Forma: Singolo innesto a frizione a secco del chip
7. cambio
Forma: scivolamento del cambio (le 4 velocità sono positive e 1 è negativo).
8. pompa di olio
Forma: Singola pompa a ingranaggi
Spostamento: 32+12 l/min (8.5+3.2 galloni/min degli Stati Uniti)
Pressione di esercizio: 0-8 MPa (0-1160 PSI)
Max. Pressure: 12 MPa (1740 PSI)
9. freno idraulico dell'impianto di perforazione di carotiere
Velocità di lavoro (r/min): 700-800
Velocità compensational della singola corda: 3-8 m/s (9.84-26.2 feet/s)
Carico compensational della singola corda: 45 KN (10116 lbf)
10. struttura del trapano
Forma che fa scorrere il tipo di scivoli (con lo scivolamento della base)
Colpo a rovescio del trapano: (a 18,11 pollici) 460 millimetri
11. dimensioni (L×W×H): 3030×1100×1890 millimetro (a 119.3×43.3×74.4 pollici)
12. Peso del trapano (senza unità motrice): circa 2150 chilogrammi (4741 libbra)
13. Max. Weight dell'apparato pagabile: 300 chilogrammi (662 libbre)
Servizio
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia.
Noi fornire «un'attrezzatura & un argomento, servizio senza fine, vale a dire il servizio di assistenza al cliente per cominciare dalla conferma di ordine, ultima per la vita lavorativa dell'attrezzatura.
