Impianto di perforazione di carotiere portatile montato rimorchio del diamante con capacità di perforazione di Bq 1500m

Impianto di perforazione di carotiere portatile montato rimorchio del diamante con capacità di perforazione di Bq 1500m

Marchio: JCDRILL
Numero di modello: JCD1500
MOQ: 1SET
prezzo: Negotation
Condizioni di pagamento: T/T, L/C, Western Union, MoneyGram
Capacità di approvvigionamento: 2000set
Informazioni dettagliate
Luogo di origine:
La Cina
Certificazione:
ISO,CE
Tipo:
Piattaforma di trivellazione del nucleo
Capacità di profondità di bacino:
1500M ((BQ)
Diametro del foro:
BQ,NQ,HQ,PQ
Angolo del trapano:
45°-90°
Torque di rotazione massima:
4650N.m.
Applicazione:
Estratti minerali
Motore:
Cummins 6CTA8.3-C195
Capacità di ritiro:
30KN
Peso lordo:
10000 kg
Potenza del motore:
145KW
Dimensione:
6250 × 2220 × 2730 mm
Imballaggi particolari:
Pacchetto standard del trasporto dell'esportazione
Capacità di alimentazione:
2000set
Evidenziare:

macchina di carotaggio

,

materiale di trivellazione del centro del diamante

Descrizione del prodotto

Rig per la perforazione del nucleo di diamanti idraulica completa con capacità di perforazione di 1500 m



Applicazione

Il nuovo modello JCD1500 full core drill rig è avanzato è un tipico bullone idraulico su rimorchio a ruote, con tecnica di riferimento dello stesso tipo di attrezzature in patria e all'estero.La trivella ha un design ragionevole e prestazioni superioriÈ facile da usare e da mantenere.

La trivella idraulica JCD1500 su rimorchio a ruote è utilizzata principalmente per la perforazione di fori inclinati e dritti.L'industria del petrolio e dell'acciaioSi tratta di un impianto di perforazione di base che utilizza principalmente pezzi con punta di diamante e carburo.Un uso corretto e una manutenzione ragionevole potrebbero garantire il miglior funzionamento e prestazioni con disponibilità e lunga durata di vita. Pertanto, tutti i clienti devono seguire rigorosamente il manuale per il funzionamento e la manutenzione.i clienti dovrebbero essere responsabili delle proprie azioni.
·Qualsiasi applicazione oltre a quelle descritte nel presente manuale.
·Qualsiasi modifica dell'attrezzatura presuntuosamente da soli.
·Qualsiasi operazione o prestazione contraria alle istruzioni e al regolamento di sicurezza e/o qualsiasi utilizzo non conforme alle prescrizioni del manuale.
·Qualsiasi manutenzione della macchina nel suo complesso e di ciascun componente rispetto ai requisiti.

Caratteristiche

La trivella adotta una guida idraulica completa, tipo traccia pneumatica, quindi è una tipica trivella idraulica su rimorchio a ruote.La testina è azionata da un motore variabile con funzione di cambio meccanico a due velocitàLa testa di trivellazione è alimentata e azionata da un sistema che collega il fusione cavo e il cilindro di olio con una catena.se le barre del pistone della bombola di olio si muovono a una certa distanza, il movimento della testina raddoppierà la distanza.Il mastro può essere regolato nell'intervallo di angolo da 0 a 90 gradi per il suo foro di perforazione con un basso centro di gravità e una buona stabilità dell'unità complessivaLa piattaforma offre all'operatore un bel campo visivo e condizioni di lavoro ampie e confortevoli.
(1) Funzionamento affidabile
Sulla base della linea guida dell'acquisto internazionale di attrezzature ausiliarie critiche, il motore diesel, la pompa idraulica, le valvole principali, i motori,i riduttori a striscia e i pezzi di ricambio idraulici chiave sono tutti prodotti di marchi famosi adottati in patria e all'estero.
(2) Perforazione idraulica ad alta efficienza su rimorchio a ruote
Con una grande coppia, un'elevata allocazione di potenza e una struttura ragionevole e un metodo di funzionamento avanzato e una canna di perforazione lunga 6 metri (19,7 piedi),tutti questi garantiscono l'elevato funzionamento e l'efficienza delle prestazioni della trivella.
(3) Protezione dell'ambiente
Grazie alle minori emissioni inquinanti dei motori diesel e alla progettazione professionale per ridurre il rumore, la trivella è perfettamente adatta per il funzionamento e le prestazioni urbane.
(4) Foratura idraulica a rimorchio a ruote a risparmio energetico
Con l'adozione della tecnica avanzata di controllo sensibile al carico, la trivellazione ha ridotto al minimo il consumo di energia e la generazione di calore.prestazioni affidabili e facile funzionamento, è l'attrezzatura prioritaria da selezionare nella trivellazione idraulica completa del mercato interno attuale.

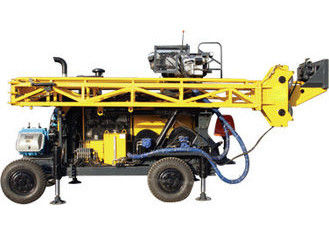

Impianto di perforazione di carotiere portatile montato rimorchio del diamante con capacità di perforazione di Bq 1500m 0

Specificità

Le cifre di queste tabelle sono state calcolate sulla base di esperienze sul campo e possono essere ragionevolmente previste.tecniche di perforazione e attrezzature utilizzate.

Motore diesel Modello Cummins 6CTA8.3-C195 (turbocompresso e raffreddato ad acqua)
Dislocazione 8.3L (2.19 US Gallon)
  Potenza 145 kW (195 CV)
RPM nominale ((impostazione di fabbrica) 2200 giri al minuto
Capacità di perforazione BQ 1500 m ((4920 piedi)
NQ 1300 m ((4264 piedi)
Quartier generale 1000 m ((3280 piedi)
PQ 680 m ((2230 piedi)
Testa di trivellazione Motore di rotazione Motori idraulici doppi “fabricante variabile e reversibile:SAUER-DANFOSS
RPM Due turni/cambiamento senza passo 0-1145 RPM
Rapporti Primo otto.7761 2 2.716:1
Apri la testa via scorrevole laterale con azionamento idraulico
Fabbricazione a partire da prodotti di produzione a combustibile liquido Apertura idraulica, fissaggio a molla a disco, tipo normalmente chiuso Capacità assiale di 222 400 N
  Max. coppia 4650 N·m ((3427 lbf·ft)
Diametro di tenuta 121 mm (4,76 pollici)
Capacità di sollevamento massima del mandrino 150 kN ((33720 lbf)
Potenza di alimentazione massima 75 kN ((16860 lbf)
Confezione di pompe primarie Pompa a pistone assiale con spostamento variabile pompa tripla per l'azionamento della rotazione della testa di trivella, del sollevamento principale, della pompa del fango e del verricello. Produttore: DANFOSS 1a pompa:150LPM a 28.5MPa 2a pompa:120LPM a 25MPa 3a pompa: 102 LPM a 25MPa
Serbatoio idraulico Capacità 420 L (111 Galloni USA)
Velocità di sollevamento (un filo) 38-70m/min (tambulo nudo)
Capacità della centrale principale Forza di sollevamento (un solo filo) 77kN ((17310 lbf)
Scavo Diametro del filo di acciaio 18 mm ((0.71 pollici)
  Lunghezza del filo di acciaio 50 m ((164 piedi)
  Velocità di sollevamento (un filo) 164 m/min (tambulo nudo)
Capacità del filo Forza di sollevamento (a filo singolo) 12 kN ((2698 lbf) (tambulo nudo)
Scavo Diametro del filo di acciaio 6 mm ((0,24 pollici)
  Lunghezza del filo di acciaio 1500 m ((4920 piedi)
  Altezza del palo 11 m ((36 piedi)
  Angolo di regolazione dell'albero 0° ≈ 90°
  Angolo di perforazione 45° ≈ 90°
Mastro Infarto di alimentazione 3800 mm ((150 pollici)
  Colpo di scivolamento 1500 mm ((59 pollici)
  Trascinamento alimentare 15000kg ((33075 lb)
  Spinta di alimentazione 7500 kg ((16538 libbre)
  Tirare con la canna 3m o 6m (9,84 piedi o 19,68 piedi)
Clampo del piede della pompa del fango Tipo Pompa reciproca tripla
Modello BW250
Ictus 100 mm ((3.9 pollici)
Volume di produzione 250,145, 90, 52 l/min (66, 38, 24, 14 galloni statunitensi/min)
Pressione di scarico 2.5, 4.5, 6.0, 6,0 Mpa (363, 653, 870, 870 psi)
Portata della pinza 55.5-117.5 mm ((2.19-4.63 pollici) attraverso il foro Ф154 mm ((6.06 pollici)
Altri Peso 10000 Kg ((22050 lb)
Dimensioni di lavoro (L × P × H) 5652×2130×10200 mm (222.5×83.9×401.6 pollici)
Dimensioni di trasporto (L × P × H) 5970 × 2130 × 2730 mm (235 × 83,9 × 107,5 pollici)
Strada di trasporto Tipo di pneumatico

Caso del cliente

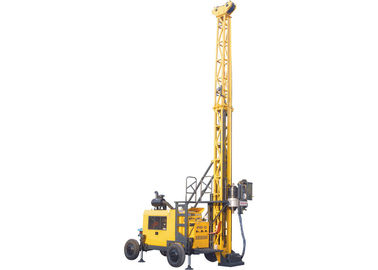

                                  Impianto di perforazione di carotiere portatile montato rimorchio del diamante con capacità di perforazione di Bq 1500m 1

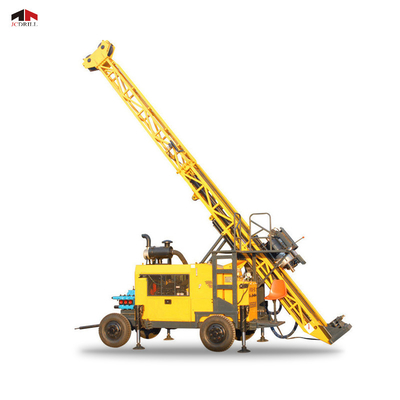

Impianto di perforazione di carotiere portatile montato rimorchio del diamante con capacità di perforazione di Bq 1500m 2

Servizio

Impianto di perforazione di carotiere portatile montato rimorchio del diamante con capacità di perforazione di Bq 1500m 3

Nel nostro sistema di assistenza post vendita, abbiamo stabilito un sistema di controllo perfetto rigorosamente secondo la serie ISO-9000, in questo sistema,In ogni progetto di manutenzione saranno fornite date di tecnologia e soluzioni di problemi e misure preventive., tutti i pezzi di ricambio saranno utilizzati in nuovi prodotti OEM con istruzioni di installazione, elenco di imballaggio, istruzioni del produttore, qualifica e certificato di garanzia.


Forniamo "una attrezzatura e una custodia, un servizio senza fine, vale a dire il servizio post-vendita inizia dalla conferma dell'ordine, dura per tutta la vita utile dell'attrezzatura.
