Dettagli:
|
| Modello: | KD251 | Capacità di profondità: | 150-200m |
|---|---|---|---|
| Dimensione del luogo di perforazione: | 46mm | Trapano Rod Size: | 42/43mm |
| Coppia di torsione massima: | >120NM | Velocità di rotazione massima: | ≥2000rpm |
| forza dell'alimentazione: | 18kN | Tir indietroare la capacità: | 18kN |
| Applicazione: | Minerale metallifero, minerale ed esplorazione geologica | ||
| Evidenziare: | perforatrice sotterranea,impianto di perforazione idraulico di carotaggio |
||
KD251 carotiere sotterranee idrauliche Rig For Ore/minerale/carotaggio geologico di esplorazione
Applicazione
La piccola, progettazione compatta dell'impianto di perforazione sotterraneo di carotaggio di serie di KD per gli spazi stretti lo rende ideale per uso in tunnel stretti o in gallerie. Rapido e facile installare, il trattamento meccanizzato della barretta di KD di serie dell'impianto di perforazione di carotaggio, il supporto di barretta cerniera-montato e l'unità di rotazione significano la perforazione flessibile e efficiente.
Caratteristiche
1. È separato in struttura, piccola nella dimensione, nella luce nel peso, in flessibile nel movimento ed in in funzione conveniente.
2. La pompa idraulica è guidata dal motore elettrico protetto contro le esplosioni attraverso il sistema operativo, quindi la pompa idraulica applica il motore idraulico per incitare a perforare la testa per girare ed allo stesso tempo, il movimento della testa del trapano è realizzato dal meccanismo della doppia velocità del cilindro & della catena dell'olio.
3. il mandrino idraulico può soddisfare la funzione dei dispositivi d'ancoraggio e della protezione spenta.
4. La funzione scorrevole e d'estensione & di ritiro dell'albero rende conveniente per il fondo dell'albero ai tocchi la terra o la piattaforma, così l'impianto di perforazione di trapano sarà più stabile.
5. Il braccio e l'albero di oscillazione possono fare orzare il movimento, che soddisfanno la richiesta della perforazione di multi-angolo.
6. La gamma di velocità girante del fuso è ampia e la coppia di torsione è grande.

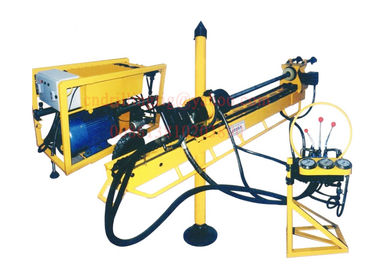

Tutto l'impianto di perforazione sotterraneo idraulico di carotaggio è composto di unità motrice, di corpo di macchina, di pannello di controllo, di unità di rotazione, di supporto di barretta e di pompa di fango.
Specificazione
| Descrizione | KD251 | KD252 | KD559 | KD90 |
| Capacità di profondità (m) | Max.200/150 | Max.210/270 | Max.180/220 | Max.180/300/400 |
| Dimensione del luogo di perforazione | 46/46 | 46/46 | 75/59 | 95/75/59 |
| Trapano Rod Size | 42/43 | 42/43 | 71/55.5 | 89/71/55.5 |
| Rod Material | Steel/Al | Steel/Al | Acciaio | Acciaio |
| Coppia di torsione massima (N.m) | >120 | >150 | >200 | >250 |
| Velocità massima (RPM) | ≥2000 | ≥2200 | ≥1800 | ≥1500 |
| Forza dell'alimentazione (kn) | >18 | >18 | >24 | >45 |
| Lunghezza dell'alimentazione | >18 | >18 | >24 | >45 |

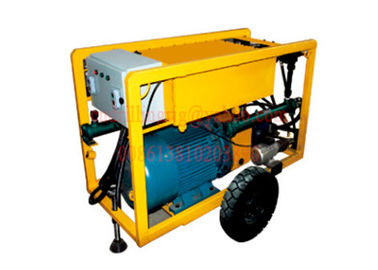

Unità motrice
L'unità motrice è montata su una struttura a ruote, è facile da muoversi e può lasciare una distanza con la parte principale quando sta funzionando. L'unità motrice ha un motore elettrico di alto potere, la trasmissione, la doppia pompa idraulica (tuffo principale la testa rotatoria e sotto pompa idraulica guidare il cilindro di alimentazione), il serbatoio dell'olio idraulico, il filtro, la pompa della maniglia, gruppo di regolazione elettrico della pompa idraulica ecc.
| Modello | Volume (L*W*H) millimetro | Peso (chilogrammi) | ||
| KD251 | 1300*940*1050 | 550 | ||
| KD252 | 1550*1100*1210 | 765 | ||
| KD559 | 1550*1100*1210 | 800 | ||
| KD90 | 1550*1100*1210 | 800 | ||
Parte principale
La parte principale è di consistere di alimentare la struttura, la testa di rotazione, il supporto di barretta, la colonna, cylinder.facilitate a saaembly e smontare. Grado dei luoghi di perforazione della latta 0-360 in tunnel dalla colonna.
| Modello | Volume (L*W*H) millimetro | Colume (S*H) millimetro | Peso (chilogrammi) | |
| KD251 | 1630*300*500 | 95*2500-3200 | 300 | |
| KD252 | 2370*300*500 | 95*2500-3500 | 380 | |
| KD559 | 2370*300*500 | 95*2500-3500 | 380 | |
| KD90 | 2380*310*500 | 95*2500-3500 | 390 | |
Pannello di controllo
Il pannello di controllo è semplice solo la sola spinta di facility.operator o tirare la barra di regolazione tutta il funzionamento può essere fatto, può automaticlly alimentandosi, forza dell'alimentazione e la velocità è facile da controllare. Il supporto di barretta e del mandrino ed agire lo stesso tempo che fanno la piattaforma di produzione può caricare e scaricare l'asta di trivellazione lo stesso tempo, manifestazione quadro portastrumenti la pressione di sistema, forza dell'alimentazione e arrossire la pressione di acqua, aumentare la produttività lavorativa notevolmente.

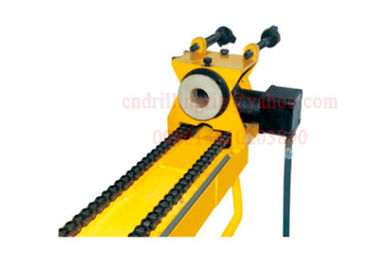

Testa rotatoria
Il innerdiameter del fuso capo rotatorio è 58mm, cambia le mandibole del mandrino idraulico permette l'adattamento rapido ai coni retinici differenti di dimensione. Di velocità di rotazione del mandrino l'adattamento automaticamente dal motore idraulico. Può raggiungere la velocità di lowrotational e l'alta coppia di torsione quando il 1:2.5 di uso trasmette il rapporto.
Rod Holder
Grigliare l'azione del supporto di barretta è sincronizzato meccanicamente con le prese idrauliche di chuck.it ma si apre idraulicamente. Il vantaggio principale con questa progettazione è che il supporto di barretta loase non afferrerà mai sulla perforazione corda-uguale se la pressione di olio cade unexpetely; e garantisca la sicurezza della perforazione.
Pompa di fango
La pompa di fango, la piattaforma di produzione KD252 e KD251 per dell'attrezzatura ausiliaria, è usata per trasportare il liquido di lavaggio quando perfora i pozzi bassi usando le punte di perforazione dei diamanti, dell'acciaio o del carburo. Il liquido può portare include l'acqua ecc dell'acqua pulita, dell'emulsione e dei residui. La pompa di fango di BWJ-80A utilizzata su KD251, KD252 è l'orizzontale, la singola funzione, il cilindro tre che ricambia la pompa di pistion. Può ottenere a tre il livello differente di flusso dal dispositivo di speedchnage. Questo tipo caratteristica della pompa di fango in struttura semplice, peso leggero, piccolo nella dimensione, facile mantiene e l'operazione.
Nel progetto
Servizio
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia.
Noi fornire «un'attrezzatura & un argomento, servizio senza fine, vale a dire il servizio di assistenza al cliente per cominciare dalla conferma di ordine, ultima per la vita lavorativa dell'attrezzatura.
