Dettagli:
|
| Numero di modello: | JRC500 | Applicazione: | Perforazione di circolazione di inverso di RC |
|---|---|---|---|
| Profondità di perforazione: | 500m | Diametro di perforazione: | 105-350mm |
| Asta di trivellazione: | 3000mm | Durezza della roccia: | F=8-16 |
| Velocità di rotazione: | 0-100rpm | Pressione di esercizio: | 1.05-2.4Mpa |
| Consumo dell'aria: | Un ³ /min da 11.3-21 m. | Colpo dell'alimentazione: | 3.66m |
| Coppia di torsione rotatoria: | 8500-10000N.m | Collettore di polveri: | Facoltativo bagnato & asciutto |
| Tir indietroare la capacità: | 28Ton | nome: | piattaforma di produzione inversa montata su rotaie idraulica di circolazione di 500m Dth |
| Evidenziare: | il dth inverte la piattaforma di produzione di circolazione,piattaforma di produzione montata su rotaie del rc,piattaforma di produzione inversa di circolazione di 500m |
||

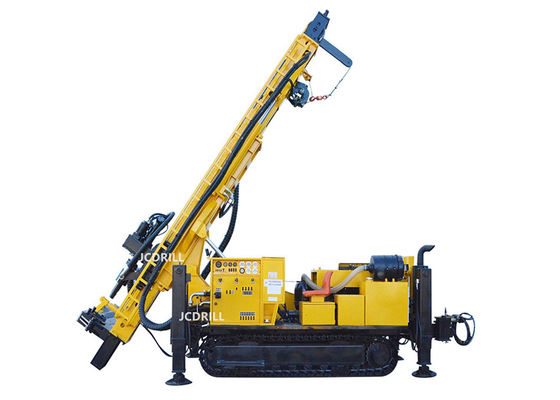

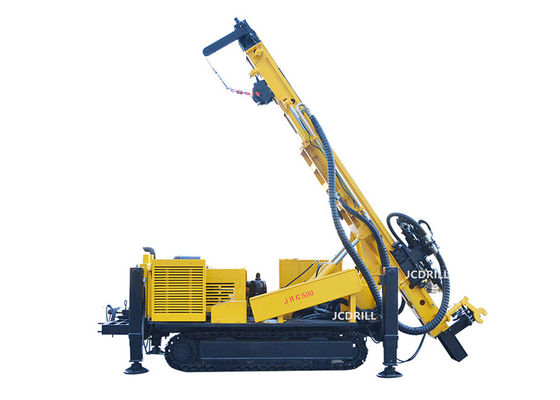

La pista idraulica di JRC500 DTH mnounted la piattaforma di produzione estraente del rc di circolazione inversa
La perforazione del rc è di utilizzare un martello pneumatico per determinare un tagliente d'acciaio del tungsteno per rompere la formazione rocciosa. Un pistone ricambiante pneumatico ha chiamato ripetutamente un martello, che a sua volta determina un tagliente dell'acciaio di tungsteno che è utilizzato per rompere il hard rock. Quando l'aria compressa è spenta, la deviazione di pressione produrrà una circolazione inversa, di modo che i tagli entreranno nella camera d'aria verso l'alto. Quando i tagli raggiungono la terra, sono collegati al filtro a ciclone tramite un tubo flessibile per riduzione del campione e poi il campione cade nella borsa del campione dall'apertura inferiore. Queste borse del campione sono segnate con la posizione e la profondità dei campioni raccolti e possono essere trasportate direttamente al laboratorio per l'analisi.
Applicazione
La piattaforma di produzione di circolazione dell'inverso JRC500 è un nuovo multiuso, l'alto-efficienza, la protezione dell'ambiente, l'impianto di perforazione multi pista tipo, che usa l'ultima tecnologia straniera della perforazione di circolazione dell'inverso dell'ascensore di gas, polvere minerale può efficacemente essere raccolta tramite un collettore di polveri per evitare l'inquinamento ambientale. Potete anche raccogliere il filtro a ciclone di scorificazione potete essere utilizzati nel dipartimento di prospezione geologico dell'analisi di campionamento. È una perforazione geologica dell'esplorazione, un pozzo di trivellazione, i pozzi del monitoraggio, un condizionamento d'aria a terra della pompa di calore di fonte e l'altro foro profondo della scelta per attrezzatura.
La piattaforma di produzione può essere utilizzata in varia aria compressa sulla perforazione inversa di circolazione del foro al suolo. Il sistema, la compensazione di sollevamento della guida, caricamento e scarico dell'asta di perforazione, rotazione e sistema di camminata ed altro dell'alimentazione, delle gambe, dell'argano, per raggiungere tutto circuito idraulico per ridurre significativamente l'intensità di lavoro e per migliorare l'efficienza e la qualità di costruzione.
Specifiction
| 1 | Geologia perforata | Tutti i generi | |
| 2 | Tipo di perforazione | DTH & RC | |
| 3 | Sistema ed operazione del trapano | Idraulico | |
| 4 | Diametro del foro | millimetro | Φ90-Φ400 |
| 5 | Profondità del foro | m. | 500 |
| 6 | Coppia di torsione di rotazione | KN | 85-100 |
| 7 | Velocità di rotazione | RPM | 0-80 primo ingranaggio |
| 0-160 seconda GER | |||
| 8 | Diametro dell'asta di perforazione | millimetro | 76/89/114 |
| 9 | Lunghezza dell'asta di perforazione | millimetro | 4/4500 |
| 10 | Velocità di avanzamento di massimo | M/min | 18 |
| 11 | Max. Lifting Speed | M/min | 5-20 |
| 12 | Colpo dell'alimentazione | millimetro | 3400 |
| 13 | Forza ascensionale di massimo | T | 28 |
| 14 | Forza ascensionale dell'argano principale (facoltativo) | T | 4 |
| 15 | Forza ascensionale della gru | T | 1,5 |
| 16 | Altezza di elevazione dell'argano dello strumento | m. | 100 |
| 17 | Tipo del motore diesel | CUMMINS | |
| 18 | Potere di cavallo stimato | Chilowatt | 180 |
| 19 | Sistema elettrico | Volt | 24 |
| 20 | Tipo del compressore | Vite/bene mobile rotatori | |
| 21 | Pressione richiesta | Mpa | 1.05-4.5 |
| 22 | Consumo dell'aria | ³ /min di m. | 16-60 |
| 23 | Peso netto | T | 13 |
| 24 | Lunghezza di spedizione | millimetro | 7550 |
| 25 | Larghezza di spedizione | millimetro | 2260 |
| 26 | Altezza di spedizione | millimetro | 2700 |
| 27 | Spazio al suolo | millimetro | 300 |
| 28 | Volume di flusso | millimetro | 20 |
Caratteristiche
1: Il circuito idraulico montato del motore diesel, interamente il sistema comprende la camminata, la rotazione, l'alimentazione, sollevante, la gamba, di sollevamento, il sistema della compensazione, cambiamento della barretta è idraulico.
2: Il funzionamento inverso del sistema di circolazione insieme alla tecnologia di DTH, provice del compressore d'aria ha premuto l'aria per impatto e la polvere si raccoglie.
3. Durante il lavoro, utilizzi il martello inverso di circolazione, doppio tubo, ha premuto l'aria per entrare fra due tubo e polvere fuori dalla camera d'aria.
4. Inoltre è disponibile allo strumento di perforazione normale di uso positivo di circolazione.
5. Il sistema di lavoro composto di sistema dell'alimentazione, guida (albero), testa rotatoria, sistema della compensazione, centralizzatore, cystem di scambio di barretta, avvolgente ecc.
6. Riduce la pressione, velocità di avanzamento, la velocità rotatoria è regolabile.
7. Il sistema di camminata è un sistema dicamminata, convient per muoversi, in grado di installare la gamba idraulica quattro, quando il carico sul camion, non deve fare un'escursione su, può caricare direttamente sul camion.
8. Uso idraulico della gamba quattro per tenere l'equilibrio della perforazione durante il lavoro.
9. La sotto bobina potrebbe sollevando lo strumento di perforazione di Max.1ton, anche ha potuto aiutare al cambiamento della barretta.
10.The la guida (albero) potrebbe lavorando in 45°-90°, guida ha un sistema di estensione, che assicurano che la guida potrebbe avanzando verso la superficie di perforazione, verso keed l'equilibrio della guida.
11. Gradienter, etichetta di angolo e centralizzatore per assicurare l'accuratezza di precisione del foro.
12. Il sistema di aria ha un sistema di lubrificazione speciale a lubrificare il martello per prolungare il tempo di impiego.
