La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo

La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo
Bq Diamond Core Drilling Tools Barrel Assembly Inner Outer Tube Overshoot In Wireline System
La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo

Grande immagine :  La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo

Dettagli:
Luogo di origine: Hebei, Cina
Marca: JCDRILL
Certificazione: ISO,CE
Numero di modello: testa di Bq del barilotto di centro
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1Set
Prezzo: Negotation
Tempi di consegna: 15 Per essere negoziato
Termini di pagamento: T/T, L/C, D/P, Western Union, MoneyGram
Capacità di alimentazione: 2000 messo/mette all'anno

La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo

descrizione
Numero di modello: testa di Bq del barilotto di centro Tipo: Doppio barilotto di centro
Norma: AQ BQ NQ HQ PQ Nome di prodotto: Assemblea di barilotto del centro
Applicazione: Linea carotaggio del cavo Colore: nero
Pacchetto: Pacchetto della scatola di legno Serie: Linea serie del cavo di DCDMA di Q
Peso: 13.70kg Diamters: Poiché serie del PC BC3 NC3 HC3 PC3 T di NC HC
Lunghezza: 1.5m, 3m
Evidenziare:

strumenti di carotaggio del diamante dell'assemblea di barilotto

,

strumenti di carotaggio del diamante di Bq

,

assemblea di barilotto del centro di perforazione del diamante di Bq



Metropolitana di Inner&outer dell'Assemblea di barilotto del centro del diamante di Bq ed oltrepassato nel sistema del cavo




>> Introduzione

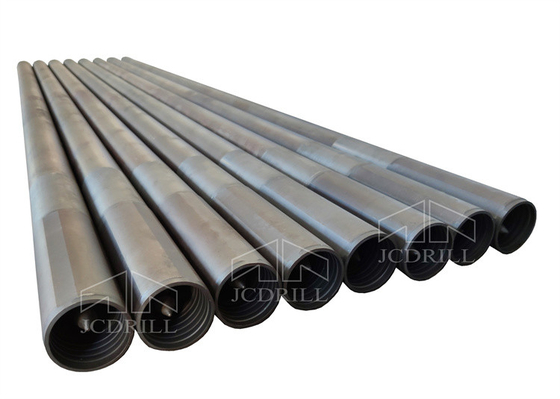

Un sistema di detorsolamento del cavo comprende l'assemblea di barilotto del centro e l'assemblea oltrepassata. L'assemblea di barilotto del centro è composta di gruppo della camera d'aria e di gruppo esterno del tubo. I tubi interni & esterni hanno di lunghezza standard di 1,5 metri e di 3 metri.

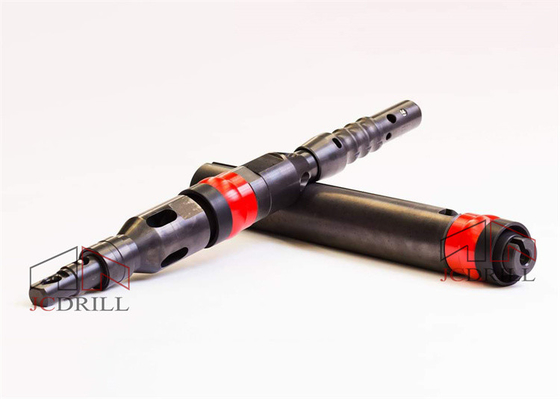

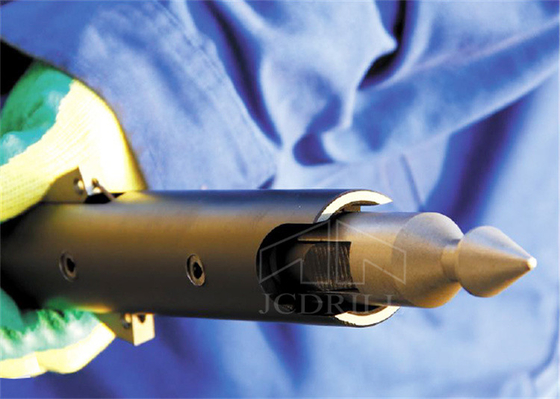

L'assemblea capa fornisce: meccanismi di chiusura e di perno dello spearpoint per permettere l'inserzione ed il recupero dell'assemblea di camera d'aria, di un meccanismo del supporto permettano che la camera d'aria rimanga stazionaria ed eviti perforazione di attimo di danno del campione, delle indicazioni di funzionamento di pressione del fluido e delle valvole del comando idraulico.
La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo 0


Tutte le assemblee cape comprendono un'assemblea della valvola d'arresto che fornisce un segnale di pressione del fluido all'operatore del trapano quando i membri della valvola sono compressi, indicante una camera d'aria piena o bloccata.

L'assemblea di barilotto del centro è composta di gruppo della camera d'aria e di gruppo della esterno-metropolitana. Il gruppo della camera d'aria è composto: Assemblea capa, camera d'aria, cassa del sollevatore di centro, sollevatore di centro, anello di arresto.
Il gruppo della camera d'aria raccoglie il campione di centro durante il processo di perforazione ed è indipendente dal gruppo della esterno-metropolitana. Il gruppo della esterno-metropolitana è composto di resto delle componenti del barilotto di centro:

Chiusura dell'accoppiamento a chiave, accoppiamento dell'adattatore, metropolitana esterna.
Il gruppo della esterno-metropolitana sempre rimane al fondo del foro ed alloggia il gruppo della camera d'aria durante il processo di perforazione.


Doppia superficie del tubo
Dimensione (trapano di superficie di esplorazione) Sistema metrico (millimetri) Sistema imperiale (dentro)
Diametro del foro Diametro di centro Diametro del foro Diametro di centro
Bq 60 36,4 2,36 1,43
NQ 75,7 47,6 2,98 1,88
HQ 96,1 63,5 3,78 2,5
PQ 122,7 85 4,83 3,34
Superficie tripla del tubo
NQ3 75,7 45 2,98 1,78
HQ3 96,1 61,1 3,78 2,41
PQ3 122,7 83 4,83 3,27


>> Diagramma della struttura dell'Assemblea capa di Bq

ID# Oggetto Decription Unità Peso (chilogrammi)
1-25 Assemblea capa BQ-TKZC Metta 5,06
1 Punta della lancia BQ-TK-LMT Pc 0,20
2 Primavera del dente d'arresto BQ-TK-DWTH Gruppo 0,01
3 Perno del dente d'arresto BQ-TK-DWX Gruppo 0,02
4 Base del punto della punta della lancia BQ-TK-MTZ Pc 0,45
5 Fermo che ritira caso BQ-TK-HSG Pc 0,9
6 Perno di primavera TXX-11*26 Pc 0,01
7 Perno di primavera (2) TXX-10*42 Pc 0,02
8 Molla di aggancio BQ-TK-ZH Pc 0,01
9 Fermo (2) BQ-TK-TKB Pc 0,16
10 Perno di primavera TXX-10*32 Pc 0,01
11 Perno di primavera TXX-6*35 Paia 0,01
12 Base del fermo BQ-TK-TKZ Pc 0,03
13 Ente superiore del fermo BQ-TK-TKJ Pc 0,6
14 Spalla di atterraggio BQ-TK-XGH Pc 0,07
15 Abbassi il corpo del fermo BQ-TK-XGJT Pc 0,5
16 Controdado di Stover BQ-TK-TJLM Pc 0,05
17 Fuso BQ-TK-ZZ Gruppo 0,6
18A Valvola di intercettazione duro BQ-TK-FP Pc 0,02
18B Morbidezza della valvola di intercettazione BQ-TK-FP-H Pc 0,02
19 Regolazione della rondella (2) BQ-TK-JGD Pc 0,1
20 Cuscinetto (2) ZC-51203 Pc 0,1
21 Boccola del fuso BQ-TK-ZCZ Pc 0,45
22 Molla di compressione BQ-TK-ZZTH Pc 0,01
23 Rondella BQ-TK-DP Pc 0,01
24 Dado autobloccante ZSLM-M16 Pc 0,01
25 Cappuccio della camera d'aria BQ-TK-NGJTZC Pc 0,78
25A Cappuccio della camera d'aria BQ-TK-NGJTZC Pc 0,7
25B Unga adattarsi ZYZ-M6*1 Pc 0,01
25C Palla GQ-22 Pc 0,04
25D Corpo della valvola di ritenuta BQ-TK-FYG Pc 0,04


>> Pacchetto & spedizione
La metropolitana esterna interna dell'Assemblea di Bq Diamond Core Drilling Tools Barrel oltrepassa nel sistema del cavo 1


>> Circa noi


JCDRILL forniscono l'estrazione mineraria di alta qualità degli utenti & soluzioni di perforazione, mettiamo a fuoco sempre sulla concezione strategica «della sopravvivenza da qualità, lo sviluppo da credito».



Specilized in ricerca, sviluppo e prodotti della piattaforma di produzione di brillamento della roccia, dell'impianto di perforazione della trivellazione dell'acqua, dell'impianto di perforazione di carotaggio del diamante, della piattaforma di produzione dell'ancora e degli accessori relativi & dei servizi della perforazione. fornisca costantemente alle soluzioni di perforazione professionali per tutti i clienti la nostra tecnologia avanzata, l'attrezzatura eccellente, mezzi difficili rigorosi e la buona rete di servizio, che stabiliscono la nostra marca «JCDRILL» una buona immagine del mercato, ora, prodotti rappresentiamo 50% del mercato interno e siamo stati esportazione verso più di 40 paesi ed abbiamo assegnato ISO9001: 2000 nel novembre 2002.



Con la tecnologia eccellente e le capacità di servizio solide del mercato, abbiamo sia un sistema di commercializzazione sano che sistema di appoggio di servizio eccellente, che ci aiutano a vincere la fiducia dei clienti sia nel paese ed all'estero, possiamo fornire agli utenti della piattaforma di produzione la soluzione professionale del compressore d'aria di alta qualità che al servizio di assistenza al cliente relativo anche.
