Dettagli:
|
Numero di modello: | JCD2000 | Dimensione: | 6250×2240×2750mm |
---|---|---|---|
Diametro di Driling: | BQ, NQ, HQ, PQ | Profondità di perforazione: | Max.2000m |
Peso: | 14000kgs | Potere: | Motore diesel |
Colore: | Su misura | Diametro dell'asta di perforazione: | BQ, NQ, HQ, PQ |
Evidenziare: | impianti di perforazione di trapano del diamante di 2000m,impianti di perforazione di trapano del diamante del motore diesel,impianto di perforazione di carotaggio del diamante di 2000m |
>> Introduzione

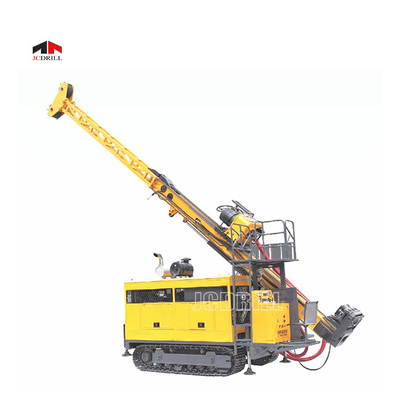

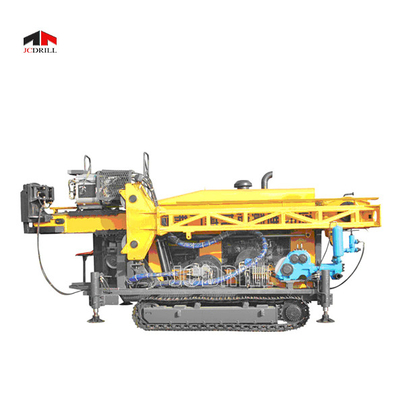

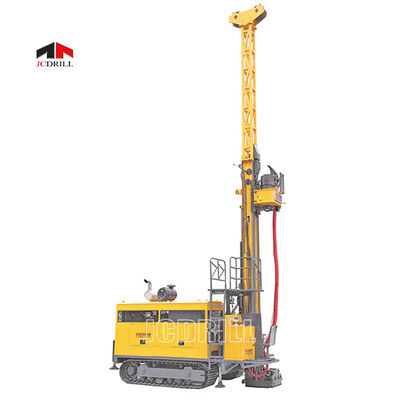

>>L'impianto di perforazione idraulico di carotaggio JCD2000 è ragionevole nella progettazione, eccellente nella prestazione, facile per l'operazione e conveniente per manutenzione. Possiede un riassunto ma struttura avanzata, con la sua testa di potere determinata da un motore variabile e dalla sua velocità regolabili per 2 ingranaggi. Con il funzionamento del cilindro dell'olio con una catena velocità-variabile, la sua prestazione è stabile ed affidabile. L'albero è regolabile nella gamma da 0° a 90° assicurare un angolo adeguato della foro-perforazione. Il centro di peso specifico basso dell'impianto di perforazione promette un'operazione costante. E fornisce agli operatori una circostanza di lavoro conveniente e comoda. |
>> Gamma di applicazione
JCD2000 può applicarsi sia alla perforazione inclinata che verticale. Essendo un impianto di perforazione fornito del diamante e della perforazione pungente lega del carburo,
può essere utilizzato nei campi della geologia, della metallurgia, dell'estrazione del carbone, dell'industria di arma nucleare e di misurazione dell'idrologia.
L'impianto di perforazione di trapano è fornito di motore di serie che guida la pompa. L'alimentazione ed il sollevamento del rotatore sono determinati nella struttura del cilindro
direttamente spingendo, con un colpo di 3.5m (11,5 piedi). La rotazione del fuso è determinata da un singolo motore. Ha quattro spostamenti meccanici
di gamma di velocità e della velocità ha potuto essere il regolato hydraulicly con cambiamento stepless.
L'impianto di perforazione è semplice in struttura. È leggero e facile per transferenza; l'albero ha le funzioni di scivolamento e di terra commovente;
il fuso ha sollevato e si abbassato con il cilindro idraulico; potrebbe essere piegato per il trasporto e la rilocazione. Il foro del fuso è in grande
diametro.
>> Specificazione
Oggetto | Specificazione | Dati | |
Motore diesel | Modello | Cummins 6CTA (turbo e tassa raffreddati ad acqua) | |
Spostamento | 8.3L (2,19 galloni degli Stati Uniti) | ||
Potere | 179kW (240HP) | ||
RPM stimato (prestabilire) | 2200rpm | ||
Capacità di perforazione | Bq | 2000 m. (6560 piedi) | |
NQ | 1600 m. (5248 piedi) | ||
HQ | 1300 m. (4264 piedi) | ||
PQ | 1000 m. (3280 piedi) | ||
Testa del trapano | Motore di rotazione | Doppio motore idraulico | |
- variabile e reversibile | |||
Creatore: SAUER-DANFOSS | |||
RPM | Cambiamento 0-1100 giri/min. di Stepless di due spostamenti | ||
Rapporti | primo 8.776:1 | ||
secondo 2.716:1 | |||
Apri capo | lateralmente fare scorrere modo con azionamento idraulico | ||
Max. Torque | 6400 N·m. (4717 lbf·ft) | ||
Diametro della tenuta | (a 4,76 pollici) 121 millimetro | ||
Capacità di Max. Lifting del fuso | 220 kN (49456 lbf) | ||
Max. Feeding Power | 110 kN (24728 lbf) | ||
Pompa primaria | Pompa idraulica: | Creatore: DANFOSS | |
Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale di livellamento. | prima pompa: 200LPM a 32MPa | ||
Con il carico che percepisce sistema. | seconda pompa: 120LPM a 28MPa | ||
terza pompa: 120 LPM a 28MPa | |||
Serbatoio idraulico | Capacità | 420 L (111 gallone degli Stati Uniti) | |
Capacità della gru principale | Velocita di sollevamento (singolo cavo) | 44m/min (tamburo nudo) | |
Sollevando forza (singolo cavo) | 120kN (26976 lbf) | ||
Diametro del filo di acciaio | (a 0,86 pollici) 22 millimetri | ||
Lunghezza del filo di acciaio | 60 m. (196,85 piedi) | ||
Capacità della gru del cavo | Sollevando forza (singolo cavo) | 15 kN (3372 lbf) (tamburo nudo) | |
Diametro del filo di acciaio | (a 0,24 pollici) 6 millimetri | ||
Lunghezza del filo di acciaio | 2000 m. (6560 piedi) | ||
Albero | Altezza dell'albero | 11,2 m. (37,74 piedi) | |
Albero che regola angolo | 0°-90° | ||
Angolo di perforazione | 45º fuori dall'orizzontale a 90ºvertical giù | ||
Colpo d'alimentazione | 3800 millimetro (a 150 pollici) | ||
Colpo di slittamento | (a 43,3 pollici) 1100 millimetri | ||
Tirata dell'alimentazione | 22000kg (48510 libbre) | ||
Spinta dell'alimentazione | 11000kg (24255 libbre) | ||
Pompa di fango | Tipo | Tuffatore Triplex della pompa ricambiante | |
Modello | BW320 | ||
Colpo | 110mm (a 4,3 pollici) | ||
Volume dell'uscita | 320.230.165.118 l/min | ||
(84,5, 61, 44, 31 gallone/min degli Stati Uniti) | |||
Pressione di scarico | 4,0, 5,0, 6,0, Mpa 8,0 | ||
(580, 725, 870, 1160 PSI) | |||
Morsetto del piede | Pressione della portata | (a 2.18-4.63 pollici) 55.5-117.5 millimetri | |
attraverso il foro 154mm (a 6,06 pollici) | |||
Altri | Peso | 14000 chilogrammi (30864 libbre) | |
Dimensioni di trasporto (L ×H) del × W | 6250×2240×2750mm | ||
(20.5×7.34×9.02 ft) | |||
Modo di trasporto | Cingolo d'acciaio |
>> Di riserva & spedizione
>> Service&Project d'oltremare
>> Il nostro servizio
>>Servizio venduto in anticipo Fungendo da buon consulente, nostri gruppi ben preparati di vendite e gruppo tecnico professionale per proporre le soluzioni più razionali per il nostro cliente stimato secondo il requisito pratico di progetto. >>Modello adatto scelto & attrezzatura abbinata. >>Forte supporto tecnico. Le domande dei clienti di risposta entro 24 ore. |
>>Servizio durante le vendite Abbiamo il gruppo responsabile da materia prima ai prodotti finiti e tasso del passaggio di garanzia 100%. >>Progettazione e base di prodotti di fabbricazione del equirement speciale del cliente >>Ispezioni ogni macchina & ha abbinato gli accessori rigorosamente prima della consegna >>Tempestivo informi il cliente di progresso di produzione. |
>>Servizio di assistenza al cliente Siamo sempre con voi nel servizio di dopo-vendita. >>Possiamo sistemare i rappresentanti post-vendita relativi per ricerca degli errori ed addestramento al posto di lavoro quando comincia su. >> Email, chiamata o servizio porta a porta più successivamente nel usando. |
>> Società
JCDRILL forniscono l'estrazione mineraria di alta qualità degli utenti & soluzioni di perforazione, mettiamo a fuoco sempre sulla concezione strategica «della sopravvivenza da qualità, lo sviluppo da credito».
Specilized in ricerca, sviluppo e prodotti della piattaforma di produzione di brillamento della roccia, dell'impianto di perforazione della trivellazione dell'acqua, dell'impianto di perforazione di carotaggio del diamante, della piattaforma di produzione dell'ancora e degli accessori relativi & dei servizi della perforazione. fornisca costantemente alle soluzioni di perforazione professionali per tutti i clienti la nostra tecnologia avanzata, l'attrezzatura eccellente, mezzi difficili rigorosi e la buona rete di servizio, che stabiliscono la nostra marca «JCDRILL» una buona immagine del mercato, ora, prodotti rappresentiamo 50% del mercato interno e siamo stati esportazione verso più di 40 paesi ed abbiamo assegnato ISO9001: 2000 nel novembre 2002.
Con la tecnologia eccellente e le capacità di servizio solide del mercato, abbiamo sia un sistema di commercializzazione sano che sistema di appoggio di servizio eccellente, che ci aiutano a vincere la fiducia dei clienti sia nel paese ed all'estero, possiamo fornire agli utenti della piattaforma di produzione la soluzione professionale del compressore d'aria di alta qualità che al servizio di assistenza al cliente relativo anche. |
