Dettagli:
|
Numero di modello: | JCD1000 | Dimensione: | 5100×2200×2650mm |
---|---|---|---|
Diametro di Driling: | BQ, NQ, HQ, PQ | Profondità di perforazione: | Max.1000m |
Peso: | 9300kgs | Potere: | Motore diesel |
Colore: | Su misura | Diametro dell'asta di perforazione: | BQ, NQ, HQ, PQ |
Evidenziare: | impianto di perforazione di carotaggio del diamante di 1000m,impianto di perforazione estraente freddo di carotaggio del diamante,impianti di perforazione di carotiere estraenti freddi del diamante |
>> Introduzione

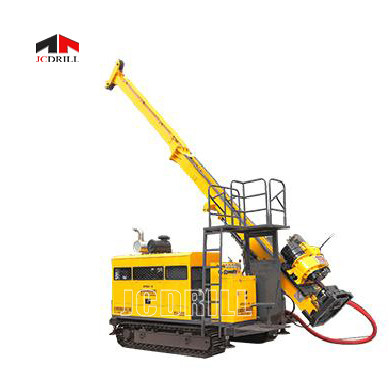

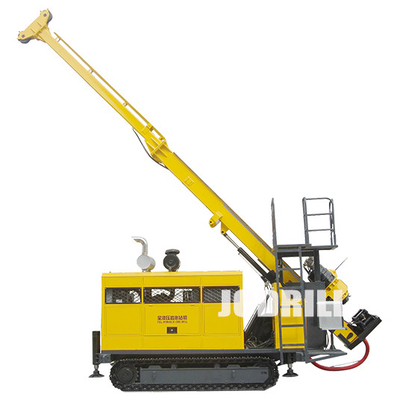

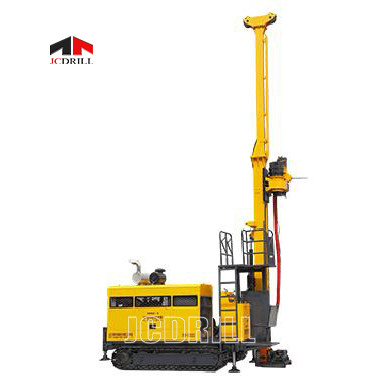

>>L'impianto di perforazione idraulico di carotaggio JCD1000 di idraulico pieno e del rotatore ha adottato la tecnologia del cavo che svuota, è stato il tipo dominante impianto di perforazione per i giacimenti minerari solidi che indagano nelle contee sviluppate nel mondo. È inoltre la direzione di sviluppo della tecnica e del materiale di trivellazione di perforazione in Cina. La piattaforma di produzione del cingolo adotta l'azionamento idraulico pieno, viaggiante con i cingoli stessa. La testa del trapano è determinata dal motore variabile con la funzione dei cambi meccanici schemi sequenza di funzionamento, cambio di velocità stepless con una struttura avanzata e semplice. Il rotatore è alimentato e guidato con un sistema che collega il cilindro dell'olio e del fuso con la catena. |
>>Potrebbe applicarsi all'esplorazione ed alla prospezione della geologia, metallurgia, carbone, petrolio, gas naturale, acqua freatica e
altre industrie.
>>L'impianto di perforazione idraulico di carotaggio JCD1000 è fornito di motore di serie che guida la pompa. L'alimentazione ed il sollevamento del rotatore
sono guidati nella struttura del cilindro direttamente che spinge, con un colpo di 3.5m (11,5 piedi). La rotazione del fuso è determinata dalla a
singolo motore. Ha quattro spostamenti meccanici di gamma di velocità e la velocità potrebbe essere regolato idraulicamente con i campanili
cambiamento. L'impianto di perforazione di trapano geologico idraulico è semplice in struttura. È leggero e facile per transferenza; l'albero ha le funzioni
di scivolamento e di contatto della terra; il fuso ha sollevato e si abbassato con il cilindro idraulico; potrebbe essere piegato per il trasporto e
rilocazione. Il foro del fuso è di grande diametro.
>> Vantaggio
Prestazione affidabile
Basando sulla linea guida di acquisto dell'attrezzatura ausiliaria critica internazionalmente, il motore diesel, la pompa idraulica,
le valvole principali, i motori, i riduttori del cingolo ed i pezzi di ricambio idraulici chiave sono tutte prodotti famosi adottati di marche a casa
ed all'estero.
Piattaforma di produzione del cingolo di alta efficienza
Con grandi coppia di torsione, assegnazione dell'unità motrice di alto potere e con progettazione ragionevole della struttura e metodo avanzato di operazione e 6 metri
(una lunghezza di 19,7 piedi) dell'asta di trivellazione, tutta questi garantisce efficienza dell'operazione e della prestazione dell'impianto di perforazione di trapano l'alta.
Impianto di perforazione di trapano idraulico del cingolo di protezione dell'ambiente
Con scarico più a basso inquinamento del motore diesel, la progettazione attenuatrice di rumore professionale, l'impianto di perforazione di trapano è adatta ad operazione urbana
e prestazione.
Piattaforma di produzione economizzatrice d'energia
Adottando la tecnica di controllo sensibile del carico avanzato, l'impianto di perforazione di trapano ha ridotto il consumo di energia e la generazione di calore
all'più a basso livello.
Con un profilo elegante, una struttura compatta, una prestazione affidabile e un'operazione facilmente, dovrebbe essere l'attrezzatura di priorità da essere
selezionato nell'impianto di perforazione di carotiere idraulico pieno del mercato interno attuale.
>> Specificazione
Motore diesel dell'impianto di perforazione idraulico di carotaggio JCD1000 | Modello | Cummins 6BTA5.9-C180 (turbo e tassa raffreddati ad acqua) |
Spostamento | 5.9L (1,56 galloni degli Stati Uniti) | |
Potere | 132Kw (180HP) | |
RPM stimato (prestabilire) | 2200rpm | |
Capacità di perforazione dell'impianto di perforazione di trapano geologico idraulico | Impianto di perforazione idraulico di carotaggio di Bq | 1000m (3280feet) |
Impianto di perforazione idraulico di carotaggio di NQ | 700m (2296 piedi) | |
Impianto di perforazione di trapano geologico del HQ | 500m (1640 piedi) | |
Impianto di perforazione di trapano geologico idraulico di PQ | 300m (984 piedi) | |
Motore di rotazione | Creatore Motore-variabile idraulico: SAUER-DANFOSS | |
RPM | Quattro campanili degli spostamenti cambiano 0-1100 giri/min. | |
Rapporti | primo 2.652:1 di 4.519:1 quarto di 8.171:1 terzo di 14.422:1 secondo | |
Impianto di perforazione idraulico di carotaggio della testa JCD1000 del trapano | Apri capo | Lo stile di perno, manuale ha attivato |
Chuck idraulico (PQ) | Aperta idraulicamente, primavera del disco che preme, la C ha chiuso normalmente il tipo la capacità di tenuta assiale di 222 400 N | |
Impianto di perforazione di trapano geologico idraulico di Max. Torque | 3700 N·m. (2727 lbf·ft) | |
Diametro della tenuta | (a 4,76 pollici) 121 millimetro | |
Capacità di Max. Lifting del fuso | 150 kN (33720 lbf) | |
Impianto di perforazione idraulico di carotaggio di Max. Feeding Power | 60 kN (13480 lbf) | |
Pompa Triplex per l'azionamento del rotatore, pompa di fango dell'argano & prese di spostamento variabile a pistone assiale della pompa idraulica di livellamento. Con il carico che percepisce sistema. | Creatore: Pompa di DANFOSS primo: 148LPM alla pompa 31.5MPa secondo: 120LPM alla pompa 28MPa terzo: 50 LPM a 16MPa | |
Impianto di perforazione idraulico di carotaggio di capacità JCD1000 | 310 L (82 galloni degli Stati Uniti) | |
Sollevando forza (singolo cavo) | 57kN (12814 lbf) (tamburo nudo) | |
Velocita di sollevamento (singolo cavo) | 38-70m/min (tamburo nudo) | |
Impianto di perforazione di trapano geologico idraulico della gru | Diametro del filo di acciaio | (a 0,71 pollici) 18 millimetri |
Lunghezza del filo di acciaio | 50 m. (164 piedi) | |
Sollevando forza (singolo cavo) | 1200 chilogrammi (2646 libbre) (tamburo nudo) | |
Velocita di sollevamento (singolo cavo) | 60-90m/min (tamburo nudo) | |
Diametro del filo di acciaio | (a 0,2 pollici) 5,3 millimetri | |
1000 m. (3280 piedi) | ||
Altezza dell'albero | 9,6 m. (31,49 piedi) | |
Mas Filo di acciaio Lengtht che regola angolo |
0°-90° | |
Angolo di perforazione | 45º fuori dall'orizzontale a 90ºvertical giù | |
Tirata dell'alimentazione | 15000kg (33075 libbre) | |
Albero | Spinta dell'alimentazione | 6000kg (13230 libbre) |
Rod Pull | 3m o 6m (9.84feet o 19.68feet) | |
Colpo d'alimentazione | (a 137,80 pollici) 3500 millimetri | |
Colpo di slittamento | (a 23,62 pollici) 600 millimetri | |
Tipo | Tuffatore Triplex della pompa ricambiante | |
Pompa di fango | Modello | BW160/10 |
Colpo | 70mm (a 2,76 pollici) | |
Pressione di scarico | 2,5, 4,0, 6,5, 10,0 Mpa (363, 580, 943, 1450 PSI) | |
Pressione della portata | (a 2.19-4.33 pollici) 55.5-110 millimetri attraverso il foro Φ154mm (a 6,06 pollici) | |
Peso (tipo della piattaforma) | 9300 chilogrammi (20506 libbre) | |
Altri | Dimensioni (L×W×H) | 5100×2200×2650mm (a 200×86.6×104.3 pollici) |
Modo di trasporto | Cingolo |
>> Service&Project d'oltremare
>> Il nostro servizio
>>Servizio venduto in anticipo Fungendo da buon consulente, nostri gruppi ben preparati di vendite e gruppo tecnico professionale per proporre le soluzioni più razionali per il nostro cliente stimato secondo il requisito pratico di progetto. >>Modello adatto scelto & attrezzatura abbinata. >>Forte supporto tecnico. Le domande dei clienti di risposta entro 24 ore. |
>>Servizio durante le vendite Abbiamo il gruppo responsabile da materia prima ai prodotti finiti e tasso del passaggio di garanzia 100%. >>Progettazione e base di prodotti di fabbricazione del equirement speciale del cliente >>Ispezioni ogni macchina & ha abbinato gli accessori rigorosamente prima della consegna >>Tempestivo informi il cliente di progresso di produzione. |
>>Servizio di assistenza al cliente Siamo sempre con voi nel servizio di dopo-vendita. >>Possiamo sistemare i rappresentanti post-vendita relativi per ricerca degli errori ed addestramento al posto di lavoro quando comincia su. >> Email, chiamata o servizio porta a porta più successivamente nel usando. |
>> Società
JCDRILL forniscono l'estrazione mineraria di alta qualità degli utenti & soluzioni di perforazione, mettiamo a fuoco sempre sulla concezione strategica «della sopravvivenza da qualità, lo sviluppo da credito».
Specilized in ricerca, sviluppo e prodotti della piattaforma di produzione di brillamento della roccia, dell'impianto di perforazione della trivellazione dell'acqua, dell'impianto di perforazione di carotaggio del diamante, della piattaforma di produzione dell'ancora e degli accessori relativi & dei servizi della perforazione. fornisca costantemente alle soluzioni di perforazione professionali per tutti i clienti la nostra tecnologia avanzata, l'attrezzatura eccellente, mezzi difficili rigorosi e la buona rete di servizio, che stabiliscono la nostra marca «JCDRILL» una buona immagine del mercato, ora, prodotti rappresentiamo 50% del mercato interno e siamo stati esportazione verso più di 40 paesi ed abbiamo assegnato ISO9001: 2000 nel novembre 2002.
Con la tecnologia eccellente e le capacità di servizio solide del mercato, abbiamo sia un sistema di commercializzazione sano che sistema di appoggio di servizio eccellente, che ci aiutano a vincere la fiducia dei clienti sia nel paese ed all'estero, possiamo fornire agli utenti della piattaforma di produzione la soluzione professionale del compressore d'aria di alta qualità che al servizio di assistenza al cliente relativo anche. |
