CWD400T Crawler Rig per la perforazione di pozzi idraulici Cummins

Descrizione del prodotto:

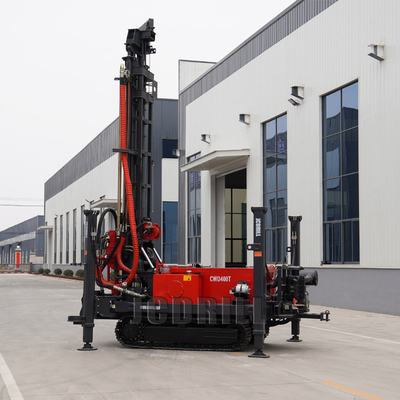

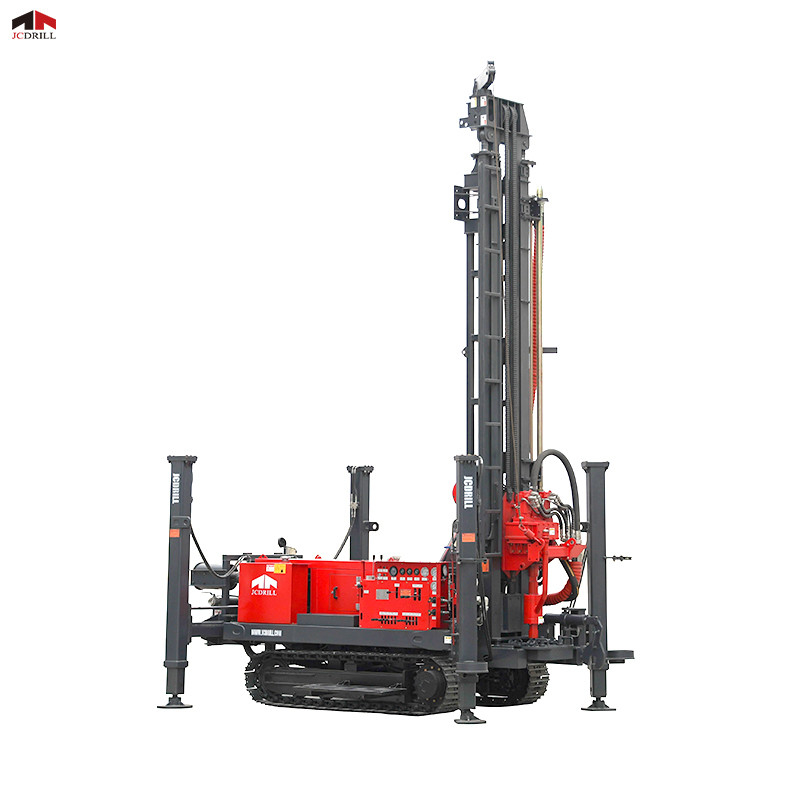

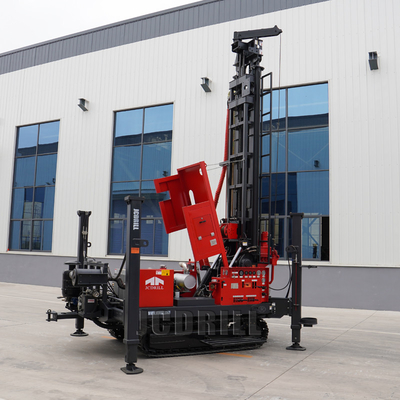

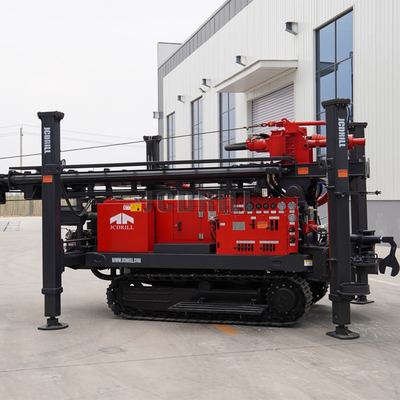

Il CWD400T è un impianto di perforazione per pozzi idraulici multifunzionale, montato su rotaia, progettato per un'elevata efficienza e adattabilità.è ampiamente utilizzato nell'industria, agricoltura, difesa nazionale, esplorazione geologica e applicazioni di pozzi geotermici.

Parametro:

Caratteristiche

• Capacità di perforazione ad alte prestazioni

Supporta sia la perforazione a martello DTH a aria che la perforazione rotativa nel fango, rendendola adattabile a diverse condizioni geologiche.
Profondità di perforazione: fino a 400 metri, adatta per progetti di pozzi profondi.
Diametro del foro: 90×450 mm, per una vasta gamma di applicazioni.
Velocità di rotazione: 70-140 giri/min, per una perforazione fluida ed efficiente.
Torsione di rotazione: 4000-8000 Nm, garantendo una potente penetrazione nelle formazioni rocciose.
Sollevamento veloce e tiraggio:
Max. velocità di alimentazione: 60 m/min per un rapido avanzamento del tubo di trivellazione.
Velocità di sollevamento massima: 30 m/min, riducendo il tempo di sollevamento.
Capacità di recupero: 24 tonnellate, ideale per la perforazione profonda.

• Sistema di alimentazione potente e affidabile

Dotato di un motore diesel Yuchai a 6 cilindri raffreddato ad acqua da 92 kW, che fornisce una potenza forte e stabile.
Il motore azionerà in modo efficiente la pompa ad alta pressione a grande cilindrata, garantendo un funzionamento idraulico regolare.
Basso consumo di carburante e elevata affidabilità, che lo rendono conveniente per il funzionamento a lungo termine.

• Sistema idraulico avanzato

Il funzionamento completamente idraulico fornisce un controllo di precisione e riduce il lavoro manuale.
Regolazione della velocità di rotazione senza gradini, consentendo flessibilità in diverse condizioni di perforazione.
Il sistema di alimentazione idraulica migliora l'efficienza e la stabilità della perforazione.
Piedi di atterraggio e torre di perforazione a controllo idraulico, che migliorano l'adattabilità della piattaforma a terreni irregolari.
Funzioni ausiliarie idrauliche:
Estensione della guida per una migliore precisione di perforazione.
Swing e sollevamento per posizionamento preciso.
Guida lo scarico per una facile manipolazione dei tubi.

• Chassis per motori da scarico pesanti

Equipaggiato con tracce di gomma durevoli, che consentono un movimento agevole su terreni accidentati.
Alta distanza da terra (305 mm) per una migliore adattabilità in ambienti fangosi o rocciosi.
Compatto e trasportabile:
Peso netto: 8,5 tonnellate, garantendo la stabilità senza compromettere la mobilità.
Dimensioni di trasporto: 5760 × 1850 × 2440 mm, adattate ai requisiti standard di spedizione.

• Caratteristiche aggiuntive e opzioni di personalizzazione

Generatore opzionale per operazioni di saldatura o notturne.
Vinicolo ausiliario (forza di sollevamento di 1,5 T, corda di acciaio di 60 m) per la manipolazione di tubi di carcassa e di trivellazione.
Componenti personalizzabili:
Pompa di fango: BW450 (450L/min, pressione di 2 Mpa).
Compressore d'aria: vari modelli disponibili in base alle esigenze del sito.
Lunghezza del tubo di trivellazione: 3m, 4,5m, 6m.
Prezzi competitivi e bassi costi di manutenzione, garantendo un elevato ritorno sull'investimento.

Applicazioni:

• Perforazione di pozzi idrici

Rifornimento idrico urbano e rurale Usato per la perforazione di pozzi profondi per fornire acqua potabile pulita nelle aree urbane e rurali.
I pozzi di irrigazione agricola
Rifornimento idrico industriale: adatto alle industrie che necessitano di un'estrazione affidabile delle acque sotterranee per i processi produttivi.
Pozzi idrici remoti e di emergenza Efficiente nella perforazione di pozzi in regioni isolate o colpite da catastrofi per un rapido accesso all'acqua.

• Perforazione di pozzi geotermici

Esplorazione dell'energia geotermica Aiuta a sfruttare il calore geotermale sotterraneo per progetti di energia rinnovabile.
Sistemi di riscaldamento e raffreddamento ️ Foratura di pozzi per sistemi di pompe di calore geotermiche, riducendo la dipendenza dalle fonti di energia convenzionali.
Sviluppo di sorgenti termali

• Soccorso in caso di catastrofe e emergenza

Rifornimento idrico Impiego rapido nelle zone colpite da catastrofi
Perforazione mobile in luoghi remoti Il sistema montato su una carrozzina consente un facile trasporto in terreni difficili.

Domande frequenti

Q1: Qual è la profondità massima di perforazione della piattaforma di perforazione JRC500 RC?

R1: Il JRC500 può perforare fino a 500 metri di profondità, rendendolo adatto per l'esplorazione in profondità e per la perforazione di pozzi d'acqua.

D2: Che tipo di sistema di alimentazione utilizza?

A2: La piattaforma è alimentata da un motore diesel Cummins da 132 kW, che garantisce prestazioni di perforazione affidabili e robuste.

Q3: Come funziona la perforazione a circolazione inversa (RC)?

A3: la perforazione RC utilizza tubi a doppia parete in cui le forze dell'aria compressa perforano i tagli attraverso un tubo interno, mantenendo i campioni puliti e non contaminati.velocità di penetrazione, e qualità del campione.

Q4: Qual è il diametro massimo del foro che la piattaforma può perforare?

R4: La piattaforma può perforare fori dal diametro di 105 mm al diametro di 450 mm.

Domande tecniche e di prestazione

D5: La piattaforma può operare in terreni diversi?

R5: Sì, il telaio a striscio permette un movimento agevole su terreni irregolari e le opzioni di pista di gomma consentono di operare su superfici delicate.

D6: Che tipo di tubi di trivellazione supporta?

A6: Il JRC500 supporta tubi di perforazione DTH (89/102/114 mm) e tubi di perforazione RC (89/102/114 mm), consentendo una maggiore flessibilità nelle operazioni di perforazione.

Q7: Che tipo di compressore d'aria è necessario?

A7: La piattaforma richiede un compressore d'aria con un intervallo di pressione di 1,054,5 MPa e un consumo d'aria di 1660 m3/min.

D8: Come funziona il sistema di raccolta delle polveri?

R8: Il sistema utilizza un separatore ciclonale per catturare polvere e tagli di trivellazione, garantendo un ambiente di lavoro pulito e sicuro.

Q9: La macchina è facile da trasportare?

R9: Sì, con dimensioni compatte (7300 mm × 2200 mm × 2650 mm) e un peso netto di 12 tonnellate, la piattaforma è progettata per un facile trasporto tramite camion o container.

D10: Quali ulteriori caratteristiche migliorano l'efficienza?

A10: Il carrello comprende un cambio con due motori idraulici, che consentono un controllo preciso della coppia per la perforazione in profondità, nonché un generatore idraulico per l'alimentazione aggiuntiva.
