Perforatrice carotatrice geotecnica a filo diamantato rotante a controllo remoto per fanghi

Descrizione del prodotto:

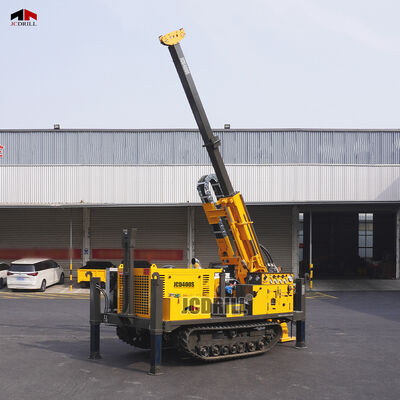

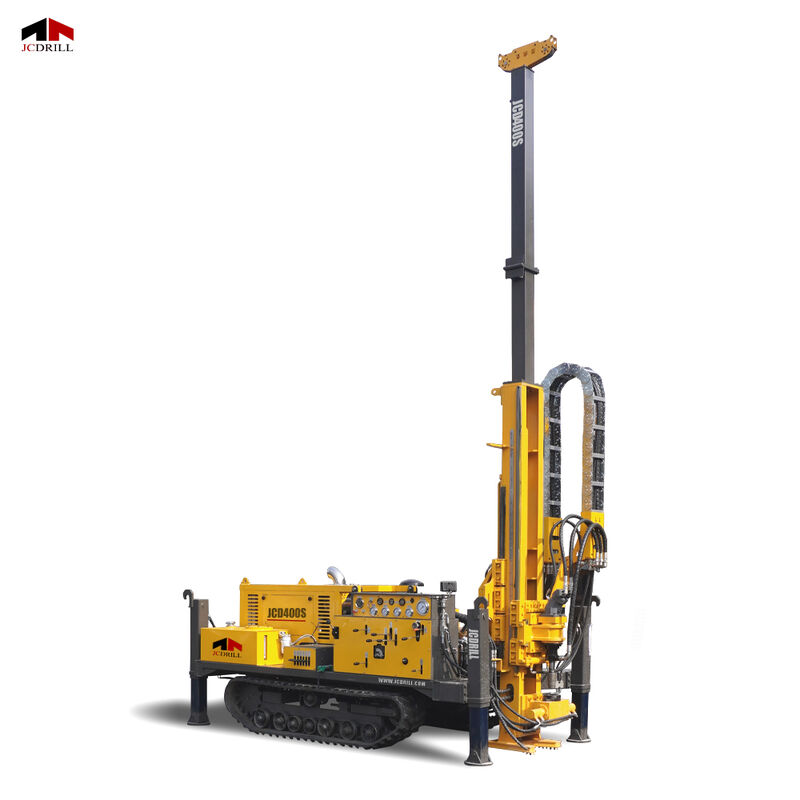

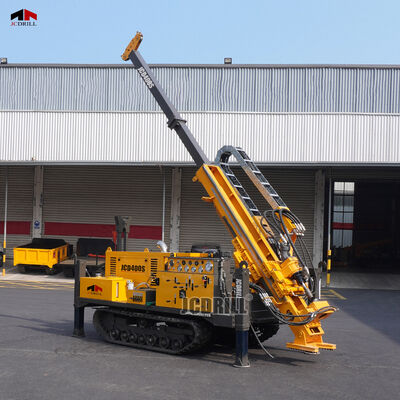

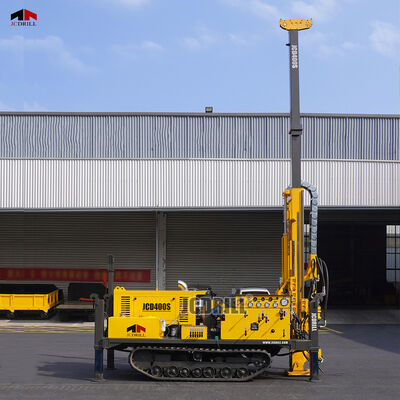

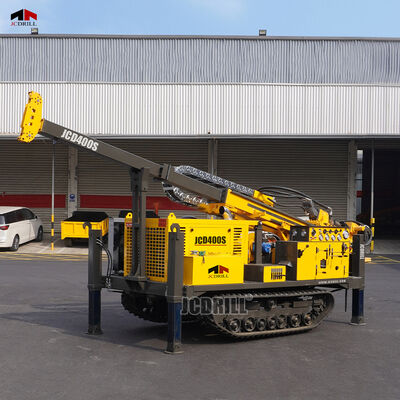

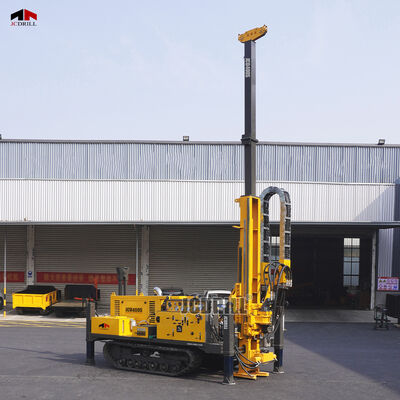

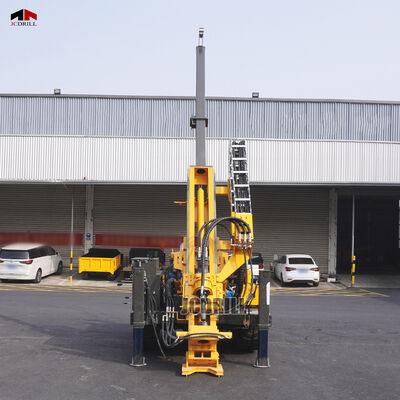

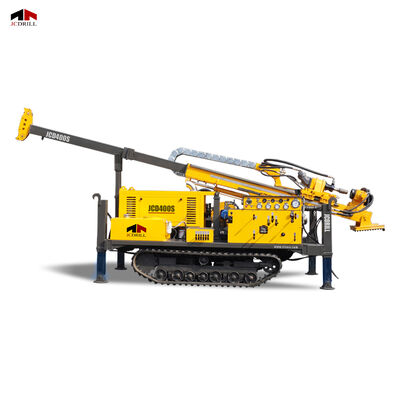

JCD400 è un'attrezzatura di perforazione carotatrice compatta e completamente idraulica progettata per un'efficiente esplorazione mineraria e progetti di carotaggio geologico. È particolarmente adatta per la perforazione diamantata utilizzando tecniche di carotaggio wireline come HTW, NTW e BTW. Questa attrezzatura è dotata di un potente motore diesel turbocompresso YUCHAI da 70kW a 2400 RPM, che garantisce un'erogazione di potenza stabile e forte. Tutte le funzioni di perforazione, tra cui avanzamento, rotazione, sollevamento e bloccaggio, sono azionate idraulicamente, il che migliora significativamente l'efficienza operativa e la precisione del controllo.

Parametro:

Caratteristiche:

>> Il sistema completamente idraulico garantisce una trasmissione di potenza affidabile e un funzionamento regolare durante l'intero processo di perforazione. Alimentata da un motore turbocompresso YUCHAI da 70kW, l'attrezzatura offre prestazioni stabili adatte per lavori sul campo prolungati.

>>Con il suo albero a contatto con il suolo che supporta angoli di perforazione da 45° a 90°, JCD400 si adatta facilmente sia alle esigenze di perforazione verticale che inclinata. L'attrezzatura è dotata di doppie modalità di controllo: manuale e remoto, che offrono un funzionamento flessibile e più sicuro in terreni confinati o difficili.

>>Una corsa di avanzamento idraulico di 1900 mm consente un'efficiente campionamento del nucleo con meno interruzioni. La pompa fango BW-100 integrata fornisce portata e pressione regolabili, rendendo l'attrezzatura adatta per formazioni di argilla, sabbia e roccia tenera utilizzando la circolazione del fango.

>>Dotata di un sistema di sollevamento a fune da 600 kg, l'attrezzatura semplifica le operazioni di sollevamento e riduce i tempi ausiliari. La sua forte mobilità e la capacità di arrampicata di 40°, combinate con un design compatto, la rendono ideale per siti di perforazione accidentati e remoti.

Applicazioni:

1. Esplorazione mineraria
Ampiamente utilizzata per l'esplorazione di minerali metallici (ad esempio oro, rame, piombo-zinco) e minerali non metallici (ad esempio grafite, fluorite).

Fornisce campioni di carote continui e intatti per l'analisi del grado, della struttura e della distribuzione del minerale.

2. Ricerca geologica e studi stratigrafici
Campioni di carote di alta qualità supportano lo studio della litologia, delle strutture geologiche, delle fratture e della geocronologia, offrendo dati critici per la ricerca scientifica.

3. Esplorazione di carbone e petrolio e gas
Utilizzata nella perforazione in fase iniziale per identificare lo spessore delle vene di carbone, i tipi di roccia e le variazioni strutturali.

Assiste nella caratterizzazione del giacimento e nella stima delle risorse.

4. Indagine sulle acque sotterranee
Determina la profondità dell'acquifero, la litologia e le condizioni delle acque sotterranee attraverso il campionamento del nucleo e i dati dei fori.

5. Indagine geotecnica per progetti infrastrutturali
Applicata nelle indagini sul sito per dighe, tunnel, ponti, ferrovie e altri importanti progetti di costruzione.

Fornisce dati sulla stabilità delle fondazioni, sulla struttura del sottosuolo e sulla meccanica delle rocce.

6. Valutazione dei rischi ambientali e geologici
Utilizzata per il campionamento in siti contaminati, il monitoraggio delle acque sotterranee o in aree soggette a frane, terremoti, ecc.

Supporta la valutazione dei rischi e la pianificazione della bonifica ambientale.

FAQ:

Q1: Per che tipo di perforazione è progettata l'attrezzatura JCD400?
A1: La JCD400 è appositamente progettata per la perforazione carotatrice diamantata utilizzando tecniche di carotaggio wireline come HTW, NTW e BTW.

Q2: Qual è la profondità massima di perforazione della JCD400?
A2: L'attrezzatura può raggiungere una profondità di perforazione fino a 500 metri utilizzando la dimensione BTW, 400 metri con NTW e 200 metri con HTW.

Q3: Quale motore alimenta la JCD400?
A3: È alimentata da un motore diesel turbocompresso da 70kW di YUCHAI, che funziona a 2400 RPM, fornendo prestazioni stabili e affidabili.

Q4: L'attrezzatura è completamente idraulica?
A4: Sì, tutte le funzioni chiave come rotazione, avanzamento, sollevamento e smorzamento sono azionate idraulicamente, migliorando l'efficienza operativa e la precisione del controllo.

Q5: Qual è la corsa di avanzamento e la capacità di sollevamento?
A5: L'attrezzatura è dotata di una corsa di avanzamento idraulico di 1900 mm, con una capacità massima di sollevamento di 14 tonnellate e una capacità di spinta di 7 tonnellate.

Q6: Che tipo di angoli di perforazione può supportare l'albero?
A6: L'albero monoblocco a contatto con il suolo è regolabile da 45° a 90°, rendendolo adatto sia per la perforazione verticale che inclinata.

Q7: La JCD400 supporta il funzionamento remoto?
A7: Sì, è dotata di un sistema di controllo duale – sia manuale che remoto, che offre flessibilità e maggiore sicurezza durante il funzionamento.

Q8: Quanto è mobile la JCD400?
A8: L'attrezzatura può viaggiare fino a 3,5 km/h e scalare pendii fino a 40°, rendendola altamente mobile e ideale per siti accidentati e remoti.

Q9: Che tipo di pompa fango è integrata?
A9: L'attrezzatura include una pompa fango BW-100, che eroga fino a 100 L/min di portata e 7 MPa di pressione, adatta per formazioni di argilla, sabbia e roccia tenera.

Q10: È incluso un sistema di sollevamento a fune?
A10: Sì, l'attrezzatura è dotata di un sistema di sollevamento a fune con una capacità di sollevamento di 600 kg e 600 metri di lunghezza della fune, utilizzato per attività di sollevamento ausiliarie.

Q11: Quali sono le dimensioni di trasporto e il peso totale?
A11: La JCD400 ha una dimensione di trasporto di 4200×2050×2300 mm e pesa 4,3 tonnellate, rendendola compatta e facile da implementare.
