Piattaforma di perforazione carotatrice superficiale per indagini sul terreno a rotazione fanghi completamente idraulica

Descrizione del prodotto:

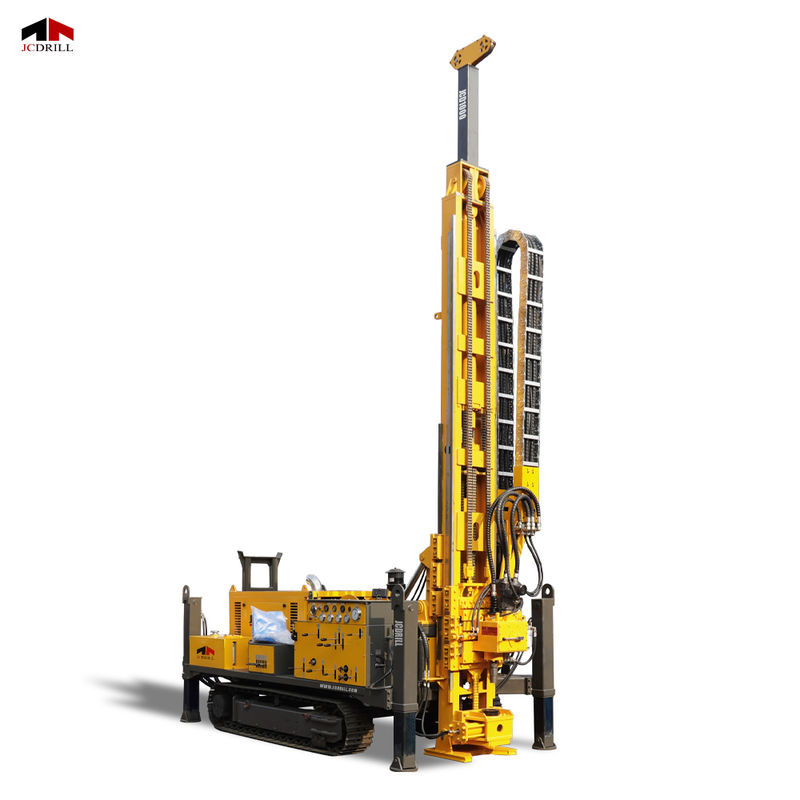

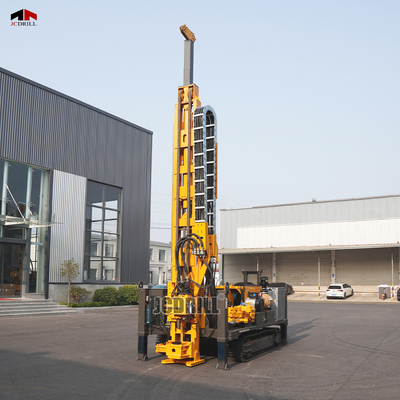

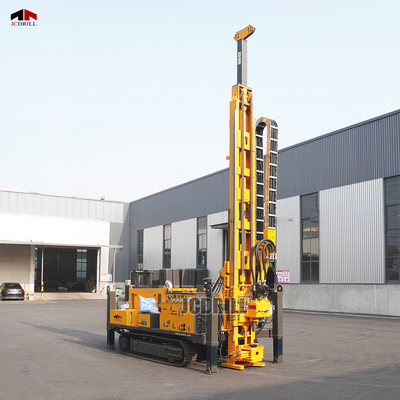

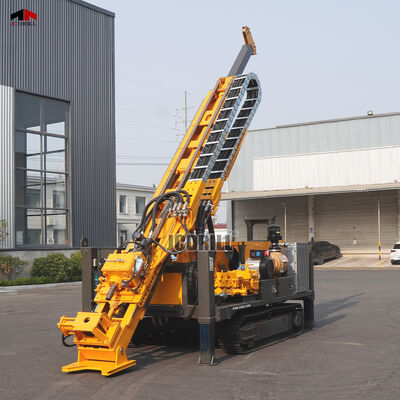

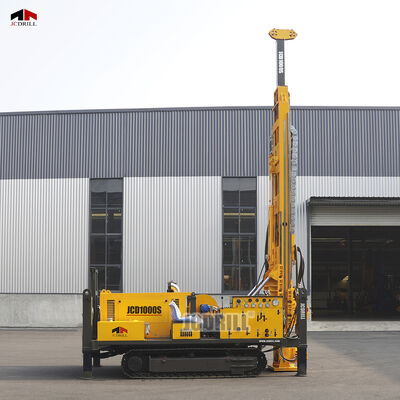

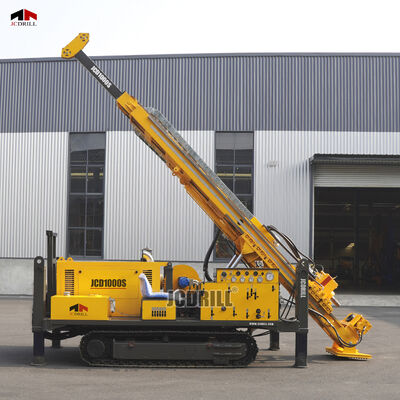

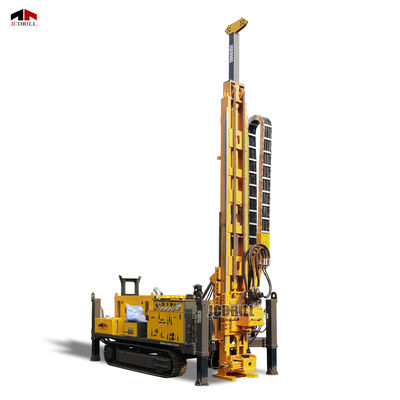

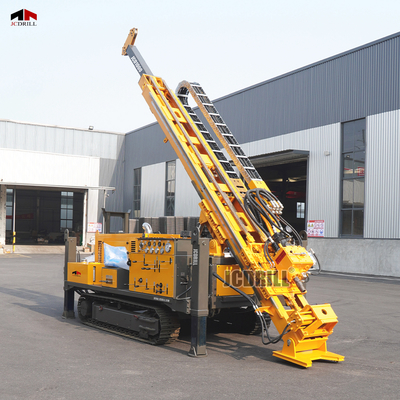

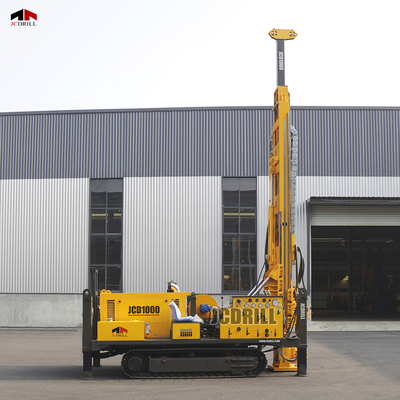

JCD1000 è progettato per progetti di perforazione deepcore che richiedono una coppia eccezionale, una corsa estesa e stabilità di lunga durata. Costruito per operare in formazioni geologiche difficili, questo impianto completamente idraulico supporta la perforazione HTW, NTW e BTW fino a 1400 metri di profondità. Con un motore diesel turbo YUCHAI da 118kW e un sistema idraulico ad alta capacità da 300L/min che opera a 28MPa, offre un'elevata coppia in uscita, un controllo fluido e prestazioni affidabili sotto carico continuo. L'impianto è dotato di un'asta a contatto con il suolo in un unico pezzo che consente una regolazione angolare efficiente da 45° a 90° e presenta una corsa di alimentazione estesa di 3500 mm per corse di carotaggio a intervalli lunghi. Un potente sistema di perforazione con una coppia fino a 3500 Nm e una capacità di sollevamento di 28 tonnellate garantisce un funzionamento efficace in formazioni ad alta resistenza.

Parametro:

Caratteristiche:

>> JCD1000 integra un motore turbo da 118kW e un sistema idraulico da 300L/min, offrendo un'uscita forte e sostenuta per operazioni di perforazione profonde e continue.

>> La sua corsa di alimentazione di 3500 mm e la capacità di sollevamento di 28 tonnellate offrono un controllo e una penetrazione eccellenti in strati geologici spessi o complessi, supportando al contempo lunghe corse di recupero del carotaggio con meno interruzioni.

>> La combinazione di una pompa fango BW-150 e un paranco a fune da 1100 metri garantisce un lavaggio stabile e un sollevamento affidabile durante le attività di perforazione di fori profondi prolungate.

>> Con doppie modalità operative, generazione di energia a bordo e capacità di terreno fino a una pendenza di 40°, JCD1000 è costruito per flessibilità, efficienza e resistenza negli ambienti di perforazione più impegnativi.

Applicazioni:

1. Esplorazione mineraria profonda su larga scala
Con una profondità massima fino a 1400 metri, il JCD1000 è ideale per l'esplorazione di grandi corpi minerali in formazioni dure o variabili come rame, oro, terre rare e depositi di minerale di ferro.

2. Indagini geotecniche complesse
Adatto per valutazioni profonde del sottosuolo in siti di dighe, tunnel, studi di fondazioni di edifici alti e studi di fattibilità di miniere sotterranee, in particolare dove è necessaria un'elevata coppia.

3. Operazioni di recupero del carotaggio estese
La corsa di alimentazione di 3500 mm supporta corse di carotaggio lunghe e ininterrotte, riducendo al minimo il tempo perso per la ripetuta estrazione delle aste e aumentando l'efficienza del campionamento in fori profondi.

4. Implementazione su terreni difficili
Grazie alla mobilità di 3,5 km/h e alla capacità di arrampicata di 40°, il JCD1000 funziona in modo affidabile in regioni montuose, remote o accidentate, comprese aree forestali o altopiani.

5. Funzionamento autonomo sul campo
Con controllo manuale e remoto, un generatore idraulico integrato da 11kW e sistemi per impieghi gravosi, è ideale per siti remoti in cui l'alimentazione indipendente e il controllo flessibile sono essenziali.

FAQ:

Q1: Per che tipo di perforazione è progettato il JCD1000?
A1: Il JCD1000 è progettato per la perforazione carotata diamantata profonda utilizzando metodi di carotaggio con filo con aste di perforazione HTW, NTW e BTW.

Q2: Qual è la profondità massima di perforazione del JCD1000?
A2: Può raggiungere fino a 1400 metri con aste BTW, 1100 metri con NTW e 500 metri con HTW.

Q3: Quale motore alimenta il JCD1000?
A3: L'impianto è alimentato da un motore diesel turbo YUCHAI da 118kW, che offre un'uscita stabile e ad alta potenza per operazioni di perforazione impegnative.

Q4: Quanto è potente il sistema idraulico?
A4: Il sistema idraulico funziona a una pressione di 28 MPa con una portata di 300 L/min, offrendo prestazioni forti e costanti per tutte le funzioni di perforazione.

Q5: Cosa rende il JCD1000 adatto per la perforazione profonda?
A5: La sua corsa di alimentazione di 3500 mm, la capacità di sollevamento di 28 tonnellate e fino a 3500 Nm di coppia gli consentono di funzionare bene in progetti di perforazione deep-core ad alta resistenza.

Q6: Quale pompa fango e sistema di paranco a fune vengono utilizzati?
A6: Include una pompa fango ad alta pressione BW-150 (0–150 L/min, fino a 7 MPa) e un paranco a fune da 1100 metri con una capacità di sollevamento di 1000 kg, ideale per il lavaggio e il sollevamento di fori profondi.

Q7: C'è un sistema di generatore a bordo?
A7: Sì. Il JCD1000 è dotato di un generatore idraulico senza spazzole a frequenza variabile da 11kW esente da manutenzione, che fornisce alimentazione ausiliaria da 220 V/380 V per l'uso sul campo remoto.

Q8: Può operare in terreni collinari o irregolari?
A8: Assolutamente. Con una velocità di camminamento di 3,5 km/h e un gradiente di salita di 40°, l'impianto è progettato per terreni accidentati e mobilità fuoristrada.

Q9: Quali sono le dimensioni di trasporto e il peso dell'impianto?
A9: Le dimensioni di trasporto dell'impianto sono 6000 × 2100 × 2400 mm e pesa circa 8,5 tonnellate.
