Apparecchiatura per l'indagine remota dei minerali del suolo con carotatrice rotativa a diamante idraulica

Descrizione del prodotto:

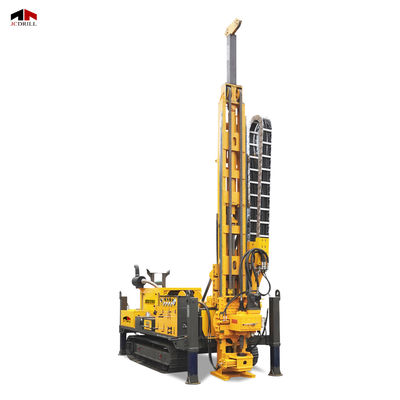

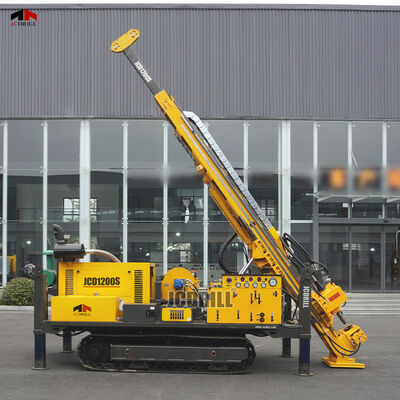

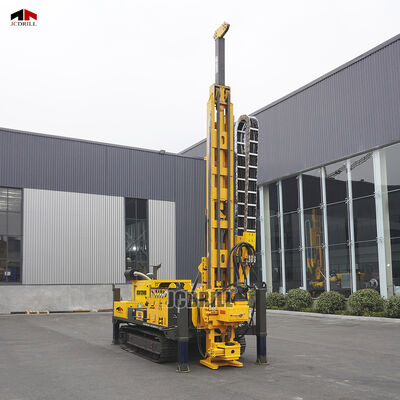

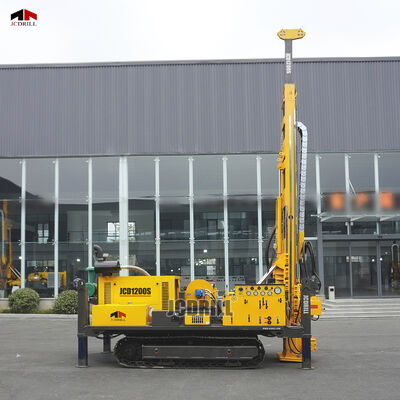

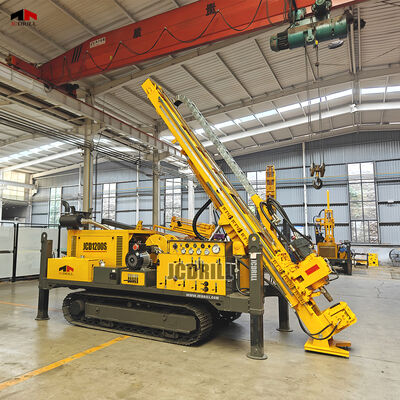

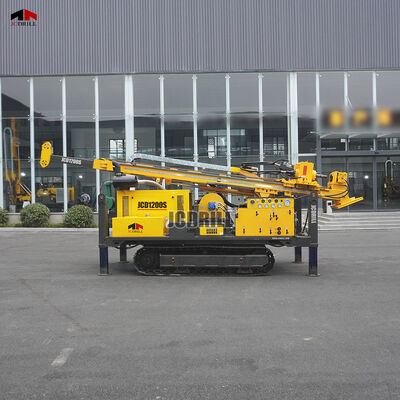

Il JCD1200 è progettato per applicazioni di perforazione su larga scala e a base ultra profonda, dove la potenza, la precisione e la durata sono fondamentali.o barrette per la TVA, è stato costruito per gestire i compiti di esplorazione più impegnativi, è alimentato da un motore diesel turbo YUCHAI ad alte prestazioni da 140 kW e da un sistema idraulico da 330L/min che opera a 28MPa,la piattaforma fornisce una coppia eccezionale e un controllo efficiente del sistema, che garantisce stabilità ed efficienza durante operazioni di perforazione di lunga durata.rendendolo ideale per il coreamento a buco profondo in formazioni ad alta resistenzaSupporta la perforazione multiangolare da 45° a 90°, offrendo versatilità per varie condizioni geologiche.Il sistema di sollevamento a doppia corda comprende sia un verricello azionario ad alta velocità da 1000 kg che un sollevamento pesante da 8000 kg, ampliando la sua capacità di movimentazione di attrezzi, barre e involucri.

Parametro:

Caratteristiche:

>> Il JCD1200 è alimentato da un motore YUCHAI da 140 kW e da un sistema idraulico da 330L/min, che fornisce coppia superiore e uscita continua ad alta pressione per lavori di perforazione profondi e intensivi.

>> Il suo colpo di alimentazione di 3500 mm e la sua capacità di sollevamento di 30 tonnellate forniscono un eccellente vantaggio meccanico per il coreamento attraverso formazioni profonde, dense e variabili con precisione e controllo.

>> Il sistema di sollevamento a doppia fune, dotato sia di una catena ad alta velocità da 1000 kg che di un verricello pesante da 8000 kg, garantisce una grande versatilità per la gestione efficiente di barre, involucri e utensili pesanti.>>Equipaggiato con una pompa di fango BW-200 da 200L/min e un generatore a bordo da 11kW, la piattaforma supporta un funzionamento prolungato in ambienti remoti con funzionalità affidabili di lavaggio e autoalimentazione.

Applicazioni:

1Esplorazione minerale ultra profonda
Ideale per indagini minerarie avanzate in zone di roccia dura, tra cui oro, rame, nichel, terre rare e altri giacimenti preziosi.

Gestisce la perforazione del nucleo HTW, NTW e BTW fino a 1500 metri, rendendolo adatto per la mappatura di grandi corpi di minerale.

2Progetti geotecnici e infrastrutturali complessi
Applicabile in gallerie profonde, fondazioni di dighe idroelettriche, sistemi sotterranei di metropolitana o valutazioni dei ponti, dove sono comuni lunghi intervalli di perforazione e formazioni dense.

3. Operazioni industriali di carico elevato
La sua capacità di trascinamento di 30 tonnellate e di spinta verso il basso di 15 tonnellate lo rendono eccellente per penetrare in zone abrasive, fratturate o ad alta compressione con grandi carcasse o barili di core.

4. Impieghi in ambienti remoti e difficili
Con un generatore idraulico a bordo, una pompa di fango ad alta pressione BW-200 e un sistema di sollevamento a doppia corda, il JCD1200 supporta un funzionamento autosufficiente in siti fuori rete, ad alta quota o montuosi.

5. Casing pesanti e manipolazione di utensili di grandi dimensioni
Il sistema di sollevamento a doppia corda (1000 kg di ausilio + 8000 kg di verricello pesante) è progettato per la movimentazione di lunghe corde di canna, carcasse pesanti e utensili, consentendo la versatilità e riducendo i tempi di inattività.

Domande frequenti

D1: Per quale metodo di perforazione è ottimizzato il JCD1200?
R1: Il JCD1200 è appositamente progettato per la perforazione del nucleo del filo di diamanti, compatibile con gli standard HTW, NTW e BTW.

Q2: Qual è la profondità massima di perforazione?
A2: La piattaforma supporta la trivellazione del nucleo fino a 1500 metri con BTW, 1200 metri con NTW e 500 metri con HTW.

D3: Che tipo di motore alimenta la piattaforma?
A3: Un motore diesel turbo YUCHAI da 140 kW che funziona a 2400 giri al minuto alimenta il JCD1200, garantendo una coppia di uscita robusta e stabile in campo.

D4: Quanto è potente il sistema idraulico?
A4: Il sistema idraulico funziona a una pressione di 28 MPa e un flusso di 330 L/min, fornendo un controllo continuo dell'alta pressione per operazioni di perforazione impegnative.

Q5: Qual è la corsa di alimentazione e la capacità di sollevamento?
R5: La piattaforma ha una portata di alimentazione di 3500 mm, con una capacità di trascinamento di 30 tonnellate e di spinta verso il basso di 15 tonnellate, ideale per le formazioni a buco profondo e ad alta resistenza.

Q6: Quali sistemi di sollevamento sono disponibili?
A6: JCD1200 include un sistema di sollevamento a doppia corda:

1000 kg di verricello ausiliario per barre e attrezzi

Guinzaglio per carichi pesanti da 8000 kg per carcasse e grandi carichi

Q7: Che tipo di pompa di fango è inclusa?
A7: utilizza una pompa di fango ad alta pressione BW-200 con portata di 200 L/min e pressione di 10 MPa, adatta per lo sciacquaggio in buco profondo e la rimozione delle talee.

D8: La piattaforma è adatta per luoghi remoti?
R8: Sì. Il generatore idraulico integrato da 11 kW (senza manutenzione, a frequenza variabile) fornisce 220V/380V, rendendo la piattaforma completamente autonoma per il lavoro a distanza o fuori rete.

D9: Quanto è mobile il JCD1200?
A9: Nonostante le sue dimensioni, viaggia a 3,5 km/h e scala pendici fino a 40°, supportando il movimento su terreni accidentati, irregolari o montuosi.

D10: Quali sono le dimensioni e il peso del trasporto?
A10: Le dimensioni del trasporto sono di 6000 × 2100 × 2400 mm e il peso del carrello è di circa 9,5 tonnellate.
