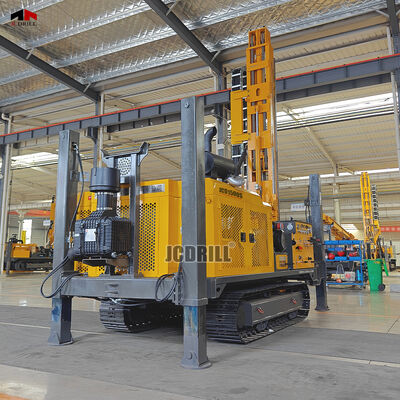

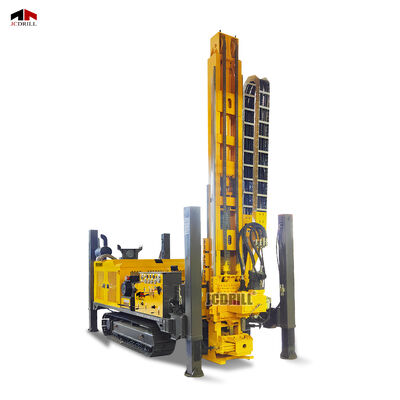

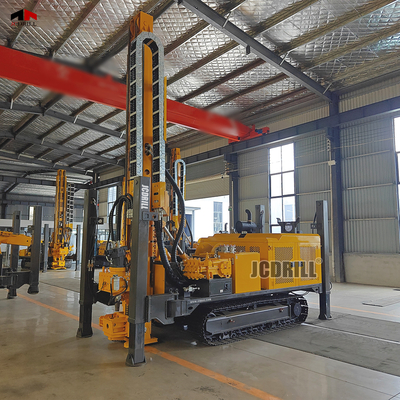

Geotecnica del suolo Prova del nucleo di diamanti Perforazione tipo Crawler

Descrizione del prodotto:

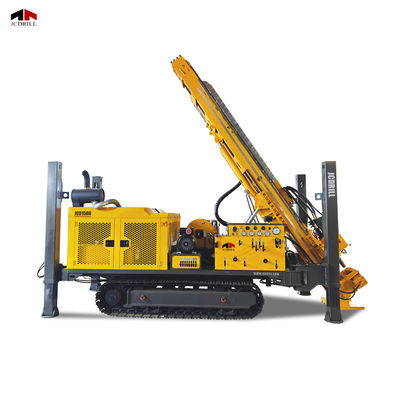

Il JCD1500 è progettato per operazioni di perforazione a nucleo ultra-profondo che richiedono massima torsione, maggiore resistenza strutturale e stabilità continua sotto carico pesante.e BTW perforazione a profondità fino a 1800 metri, rendendolo adatto per progetti di esplorazione mineraria e geotecnica.Driven by a powerful 150kW WEICHAI turbocharged diesel engine and supported by a high-capacity 330L/min hydraulic systemIl mastro integrato che tocca il suolo supporta l'adeguamento dell'angolo da 45° a 90°.mentre il 3500mm feed stroke e la 36-ton pull-up capacity assicurano un funzionamento fluido in condizioni di perforazione profonde e complesse.

Parametro:

Caratteristiche:

>> Il JCD1500 è alimentato da un motore WEICHAI turbocompresso da 150 kW e da un sistema idraulico da 330L/min, che fornisce una potenza forte e continua per la perforazione di nuclei ultra-profondi.Il sistema fornisce pressione stabile e controllo reattivo., assicurando un'efficiente trivellazione in alto-
Formazioni di resistenza.

>> Con un colpo di alimentazione di 3500 mm e una capacità di pull-up di 36 tonnellate, la piattaforma supporta un recupero stabile del nucleo a profondità fino a 1800 metri.making it suitable for both vertical and inclined boreholes. rendendolo adatto sia per pozzi verticali che per pozzi inclinati..

>> A dual-rope hoist system includes a 1000kg high-speed winch and a 10,000kg heavy-duty hoist, enhancing lifting capacity for rods, casing, and heavy tools.Questa configurazione migliora l'efficienza in condizioni di perforazione profonde e complesse..

>> Equipaggiata con una pompa di fango BW-250 e un generatore a frequenza variabile da 11 kW, la piattaforma offre un affidabile flushing e potenza onsite.e 40° climbing ability ensure strong adaptability in challenging terrains (Capacità di arrampicata a 40°).

Applicazioni:

1Ultra-Deep Mineral Exploration Projects.
Con una massima profondità di perforazione di 1800 metri, il rig è perfetto per esplorare corpi di minerali profondi, come oro, rame, litio e elementi di terre rare in condizioni di roccia dura.

2Geotechnical Drilling for Large Infrastructure.
Adatto per indagini in profondità in fondazioni di dighe, ponti, tunnel e altre mega infrastrutture dove sono richieste elevate resistenze e penetrazione profonda.

3Casing ad alta torsione e core oversize.
La torsione rotativa di 4000 Nm e la forza di pull-up di 36 tonnellate consentono una penetrazione fluida in formazioni dense, fratturate o multi-livello utilizzando un involucro di grande diametro.

4Remote and Harsh Terrain Operations.
Con una velocità di cammino di 3,5 km/h, una capacità di salita di 40°, una generazione di energia a bordo e un sistema di sollevamento a doppia corda, il JCD1500 supporta un'operazione autonoma in zone accidentate, montuose o ad alta quota.

5Sollevamento pesante e manipolazione complessa degli attrezzi.
The dual-rope hoist system with 10-ton heavy-duty winch enables safe and efficient handling of long rods, heavy casing, downhole tools, and deep-hole accessories. Il sistema di sollevamento a doppia corda con un sollevamento da 10 tonnellate a carico pesante consente una gestione sicura ed efficiente di lunghe barre, casing pesanti, strumenti per buche profonde e accessori per buche profonde.

Domande frequenti

Q1: What is the JCD1500 designed for?
A1: JCD1500 è progettato per la perforazione di nuclei ultra-profondi utilizzando coring wireline con barre HTW, NTW e BTW.

Q2: Cosa alimenta la piattaforma JCD1500?
A2: È azionato da un motore diesel turbocompressore WEICHAI da 150 kW, fornendo una potenza elevata e stabile per un'operazione continua sotto carichi pesanti.

D3: Quanto è potente il sistema idraulico?
A3: Il sistema idraulico opera a 28 MPa di pressione con un flusso di 350 L/min, garantendo una risposta idraulica rapida, forte e costante per tutte le operazioni.

Q4: Qual è la massima torsione e colpo di alimentazione?
A4: Il rig fornisce fino a 4000 Nm di torsione rotativa e ha un colpo di alimentazione di 3500 mm, adatto per coring lungo e ininterrotto in terreno profondo e resistente.

Q5: Can JCD1500 handle angled drilling?
A5: Sì. Il palo a un pezzo che tocca la terra supporta angoli di perforazione da 45° a 90°, permettendo operazioni di perforazione verticali e inclinate.

Q6: What are the features of the rope hoist system? Quali sono le caratteristiche del sistema di sollevamento della corda?
A6: include:

1000 kg di guinzaglio ausiliario ad alta velocità.

10Un vinciolo pesante da 1000 kg.
Questi sono progettati per casing, barre, e manipolazione di strumenti pesanti con ampliato range di sollevamento (1500m/50m capacità di corda).

Q7: What mud pump is included? Q7: What mud pump is included?
A7: La piattaforma dispone di una pompa di fango a alta pressione BW-250, che fornisce fino a 250 L/min di flusso e 10 MPa di pressione, adatta per un efficace lavaggio in formazioni profonde.

Q8: È adatto per operazioni remote e off-grid?
L'11 kW onboard variable-frequency hydraulic generator (220V/380V) assicura un'operazione auto-alimentata anche in località isolate.

D9: Come è mobile il JCD1500?
A9: Offre una velocità a piedi di 3,5 km/h e può salire fino a 40°, rendendolo altamente mobile attraverso terreni accidentati e irregolari.

D10: Quali sono le dimensioni e il peso del trasporto?
A10: La dimensione del trasporto è di 6000 × 2100 × 2400 mm, e pesa circa 10,5 tonnellate.
