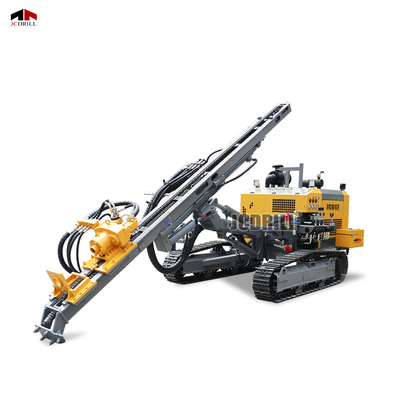

JCDRILL Crawler DTH rig di perforazione con sistema idraulico diesel per il blasting superficiale e la costruzione di pozzi

>> Descrizione dei prodotti

Progettato per le dure formazioni rocciose e l'elevata efficienza della perforazione in fondo al buco,JC617 combina un design strutturale robusto con un controllo idraulico avanzato per offrire prestazioni di perforazione eccezionali in condizioni difficili. Con la sua capacità di gestire livelli di durezza delle rocce fino a F=20 e diametri di trivellazione che vanno da φ90 a 100 mm, JC617 è particolarmente adatto per le attività di estrazione di superficie, le operazioni di cava,e lavori di fondazione delle infrastruttureLa piattaforma adotta un sistema di alimentazione e rotazione rinforzato che garantisce una potente capacità di penetrazione.perforazione di precisione. La foratura è dotata di barre φ64 mm × 3000 mm, ottimizzate sia per la resistenza che per l'adattabilità nelle formazioni frammentate o abrasive.JC617 è dotato di un sistema idraulico efficiente che controlla l'alimentazione, le funzioni di sollevamento, rotazione e posizionamento attraverso un'interfaccia centralizzata, che consente un funzionamento fluido e un ridotto sforzo manuale.La progettazione integrata migliora la sicurezza operativa migliorando al contempo l'efficienza energetica nei lunghi cicli di perforazioneIl telaio pesante e la struttura stabile del tram permettono al carrello di mantenere una mobilità affidabile su terreni complessi.e un layout di manutenzione incentrato sull'utente riducono al minimo i tempi di inattività e migliorano la durata della macchina in ambienti esterni difficiliSia che sia utilizzato nell'esplorazione minerale o nella perforazione di produzione, il JC617 offre risultati coerenti con costi operativi più bassi e una durata di vita più lunga.

>> Parametro

>> Caratteristiche

>> Sistema operativo: la piattaforma di controllo integrata e umanizzata posteriore garantisce un funzionamento semplice e intuitivo, consentendo al perforatore di gestire facilmente sia i sistemi meccanici che quelli pneumatici.
>> Sistema di potenza e aria: Alimentato da un motore diesel Yuchai da 78 kW, abbinato al consumo di aria da 9 a 15 m3/min e alla pressione di lavoro da 0,8 a 1,6 MPa per prestazioni DTH efficienti in condizioni di roccia media.
>> Sistema idraulico e di rotazione: sistema di rotazione a doppio motore fornisce coppia fino a 2400 N·m e velocità 0-150 giri/min;migliorare l'efficienza delle trivellazioni e garantire l'adattabilità nelle complesse formazioni geologiche.
>> Sistema di alimentazione: il meccanismo di alimentazione della bomboletta di olio con 3340 mm di corsa e 15 kN di spinta garantisce una perforazione regolare e stabile.La forza di sollevamento di 25 kN fornisce una gestione affidabile delle barre e una capacità di perforazione profonda.
>> Sistema di spostamento: robusta trazione a striscia con velocità massima di 2 km/h e capacità di salita di 25°, in grado di trascinare un compressore d'aria durante l'arrampicata.

>> Applicazione

Operazioni di estrazione mineraria di superficie
Il JC617 è progettato per la precisione e la resistenza nella trivellazione di miniere superficiali.gestisce le formazioni rocciose dure (fino a F=20) con facilità.

Perforazione in cava e estrazione di pietra
Perfetta per le cave di granito e basalto, la JC617 offre prestazioni costanti in condizioni abrasive e di roccia fratturata, supportata da barre di perforazione da φ64 mm e compatibilità martello da 3"/4".

Progetti di esplorazione su scala media
Il motore Yuchai ad alta efficienza energetica e il sistema di rotazione a doppio motore rendono il JC617 adatto alla prospezione minerale e alla perforazione a media profondità, dove la potenza e la manovrabilità sono ugualmente critiche.

>> FAQ

D1: per cosa è meglio usare JC617?
A1: JC617 è ideale per progetti di estrazione mineraria superficiale, trivellazione in cava e fondazione di infrastrutture che richiedono precisione e potenza in condizioni di roccia da media a dura.

D2: Quale profondità di perforazione e diametro del foro supporta JC617?
A2: può perforare fino a 30 metri di profondità con un diametro di foro di φ90 ‰ 100 mm, utilizzando martelli DTH da 3 o 4 pollici.

D3: Che tipo di motore alimenta JC617?
A3: è alimentato da un motore diesel Yuchai da 78 kW (modello YCD4T22T-105A), che offre una potenza affidabile e un basso consumo di carburante.

D4: Il JC617 può gestire terreni difficili?
R4: Sì, con una velocità di tram di fino a 2 km/h, 450 mm di distanza da terra e capacità di salita di 25°, è altamente capace in condizioni accidentate e in pendenza.

Q5: Qual è il fabbisogno di aria di questa piattaforma?
A5: JC617 funziona in modo efficiente con un approvvigionamento d'aria di 915 m3/min a una pressione di lavoro di 0,81,6 MPa, adatto alla maggior parte delle applicazioni per rocce di durezza media.

D6: Cosa rende speciale il sistema di rotazione e alimentazione?
A6: La piattaforma dispone di un sistema di rotazione a doppio motore che fornisce una coppia fino a 2400 N·m e una velocità di 150 giri al minuto.

D7: È facile da usare e da mantenere?
R: Sì, il pannello di controllo posteriore integrato è facile da usare e il sistema idraulico centralizzato riduce lo sforzo manuale.Il design robusto riduce anche i requisiti di manutenzione in ambienti difficili.

D8: supporta la manipolazione automatica delle barre?
A8: sebbene il JC617 includa la capacità di movimentazione della canna tramite il suo sistema di alimentazione e sollevamento (25 kN di forza di sollevamento), la movimentazione della canna completamente automatica non è integrata di default.Sono disponibili sistemi di verricelli opzionali per l'aggiornamento.
