Dettagli:
|
Tipo: | Impianto di perforazione montato del veicolo leggero | Profondità di perforazione: | 200m |
---|---|---|---|
Diametro di perforazione: | 90-325mm | Diametro dell'asta di trivellazione: | 76 / 89/102/di 114mm |
Lunghezza dell'asta di trivellazione: | 3000mm | Metodo di perforazione: | Fango rotatorio ed aria DTH |
Uso: | Pozzo d'acqua | Garanzia: | 1 anno |
Colore: | Blu | ||
Evidenziare: | acqua bene Perforatrici,macchina della trivellazione dell'acqua |

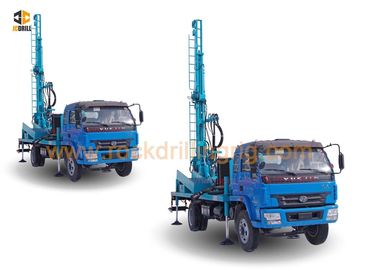

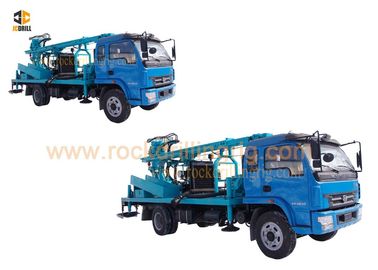

Trivellazione Rig Mounted dell'acqua sulla perforazione del hard rock DTH del camion 4x2
Applicazione
Il camion multifunzionale di CSD200 4x2 ha montato l'impianto di perforazione della trivellazione dell'acqua è un impianto di perforazione idraulico pieno efficiente e multifunzionale della trivellazione dell'acqua. È alta efficienza a causa di avere una più grande coppia di torsione della piattaforma girevole e pricipalmente è utilizzato per il pozzo d'acqua nell'industria e l'agricoltura, fondamento della costruzione della difesa nazionale, l'esplorazione geologica, pozzo geotermico e l'altro funzionamento del fondamento, è popolare nel paese ed all'estero.
Il camion di CSD200 4x2 ha montato l'impianto di perforazione della trivellazione dell'acqua può la perforazione in tutte le formazioni di generi dalla perforazione del fango in martello molle dell'aria e di formazione DTH nella perforazione di roccia, il martello di DTH si applica nella perforazione di roccia, le scorie sono scaricate da pressione d'aria e l'efficienza del fuori scena è dieci volte che la perforazione a rotazione tradizionale.
L'impianto di perforazione della trivellazione dell'acqua di CSD200 4x2, nella perforazione di taglio o nella perforazione a rotazione può essere azionato nello strato non consolidato e le scorie possono essere scaricate sotto da fango, l'operazione della perforazione di impatto possono anche essere adottate e le scorie possono essere scaricate dalla pressione dell'aria, l'impianto di perforazione idraulico della trivellazione dell'acqua adatto a circostanze geologiche complicate di perforazione.
Caratteristiche
1. La piattaforma di produzione può usare la perforazione del martello dell'aria DTH e la perforazione del fango.
2. La sezione comandi centralizzato è adatta ad ogni manipolazione e controllo. Il trascinamento rapido e sollevamento riducono il tempo ausiliario e migliorare l'efficienza del lavoro.
il telaio del camion 3.The adotta il telaio speciale della gru 4X2 della marca Foton/Dongfeng ed il sistema dell'impulso principale, il caso di trasferimento, il cambio, l'unità dell'doppio argano, la pompa di fango, la piattaforma girevole, la torre della perforazione, sistema dell'alimentazione è installato sul telaio.
4.It è un impianto di perforazione idraulico della perforazione a rotazione con circolazione direzionale. È fornito di pompa di fango (facoltativa) BW250 che adotta i residui come il liquido lavante e può perforare su argilla, sulla sabbia e sulla roccia se è fornita della punta di perforazione adatta.
il potere 5.The della piattaforma di produzione viene da un motore di Yuchai, il motore di 93kw Yuchai guida la pompa di tuffatore ad alta pressione di grande spostamento ed è caratterizzato da dinamica potente e dalla prestazione stabile.
6.The la testa rotatoria, la velocità di rotazione è adeguamento stepless 0-100rpm e la coppia di torsione rotatoria è 3200-4500Nm.
7.The che tira la forza può essere regolato e controllato, che adattano la macchina alla perforazione del foro profondo.
8.It può installare un generatore che è conveniente alla saldatura o si illumina per lavoro alla notte.
9. L'argano principale è disponibile sull'impianto di perforazione in modo da è alta efficienza quando il trapano dell'impianto di perforazione sulla roccia del fango e sulla formazione d'azione corrosiva degli elementi.
10. L'impulso principale dell'impianto di perforazione è hydrulic e le quattro gambe d'atterraggio e la torre di perforazione sono controllato idraulico. Trasferisca il caso ed il sistema della frizione della pompa di fango è inoltre idraulico azionato.
11. Competitivo nel prezzo, il basso costo di mantiene.
1 | Geologia perforata | Tutti i generi | |
2 | Tipo di perforazione | DTH & fango rotatori | |
3 | Operazione | Idraulico del trapano | |
4 | Diametro del foro | millimetro | Φ90-Φ325 |
5 | Profondità del foro | m. | 200 |
6 | Coppia di torsione di rotazione | Nanometro | primo ingranaggio 3200 |
secondo ingranaggio 4500 | |||
7 | Velocità di rotazione | RPM | 0-80 primo ingranaggio |
0-100 secondo ingranaggio | |||
8 | Diametro dell'asta di trivellazione | millimetro | 76/89/102/114 |
9 | Lunghezza dell'asta di trivellazione | millimetro | 3000 |
10 | Forza ascensionale di massimo | N | 8000 |
11 | Velocità di avanzamento di massimo | m/min | 18 |
Argano | |||
12 | Forza ascensionale dell'argano principale (facoltativo) | T | 4 |
13 | Forza ascensionale della gru | T | 0,8 |
14 | Lunghezza del cavo metallico d'acciaio (argano dello strumento) | m. | 100 |
15 | Altezza di elevazione dell'argano dello strumento | m. | 8 |
Motore | |||
16 | Tipo del motore diesel | YUCHAI | |
17 | Potere di cavallo stimato | Chilowatt | 93 |
18 | Sistema elettrico | Volt | 24 |
Compressore richiesto | |||
19 | Tipo del compressore | Vite/bene mobile rotatori | |
20 | Pressione richiesta | Mpa | 1.2-3 |
21 | Consumo dell'aria | ³ /min di m. | 11-35 |
Camion | |||
22 | Produttore | YUEJIN | |
23 | Modello | E13N2B00098 | |
24 | Motore | YC4E140-42 | |
25 | Potere di cavallo stimato | chilowatt | 140 |
26 | Norma di scarico | EU-2 | |
27 | Tipo di azionamento | 4*2 | |
28 | Max.Speed | Km/ora | 102,9 |
29 | Volante | sinistra | |
Pompa di fango | |||
30 | Tipo | Idraulico | |
31 | Modello | BW250 | |
32 | Colpo | millimetro | 110 |
33 | Spostamento | L/min | 250 |
34 | Pressione di scarico (Mpa) | Mpa | 2-3 |
35 | Diametro del tubo di aspirazione | millimetro | 89 |
36 | Diametro del tubo di scarico | millimetro | 51 |
37 | Diametro della fodera | millimetro | 80 |
Saldatore idraulico | |||
38 | Mnufacturer | Dynaset | |
39 | Corrente di saldatura | 60-250 | |
40 | Min.oilflow idraulico | L/min | 42 |
41 | Nom/Max Pressure | Antivari | 190/210 |
42 | Tensione | V | 110/220VDC |
43 | Potere | Chilowatt | 102 |
44 | L*W*H | millimetro | 390*190*230 |
45 | Pompa della schiuma | Facoltativo | |
Generatore | |||
46 | Generatore | Facoltativo | |
Dimensione | |||
46 | Peso netto | T | 14 |
47 | Lunghezza di spedizione | millimetro | 8800 |
48 | Larghezza di spedizione | millimetro | 2500 |
49 | Altezza di spedizione | millimetro | 3500 |
50 | Dimensione di lavoro (L*W*H) | millimetro | 8900*2000*7147 |
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia.
Noi fornire «un'attrezzatura & un argomento, servizio senza fine, vale a dire il servizio di assistenza al cliente per cominciare dalla conferma di ordine, ultima per la vita lavorativa dell'attrezzatura.
