Dettagli:
|
Tipo: | Impianto di perforazione montato camion medio | Profondità di perforazione: | 300m |
---|---|---|---|
Diametro di perforazione: | 140-450mm | Metodo di perforazione: | Fango rotatorio ed aria DTH |
Applicazione: | Pozzo d'acqua | Garanzia: | un anno |
LUNGHEZZA DELL'ASTA DI PERFORAZIONE: | 3m | Diametro dell'asta di perforazione: | 89 / 102 /114mm |
Evidenziare: | acqua bene Perforatrici,impianti di perforazione pozzo d'acqua |

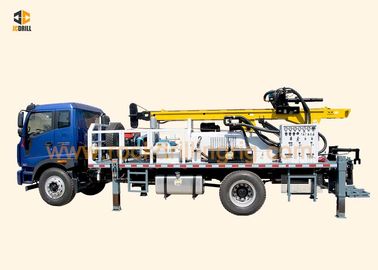

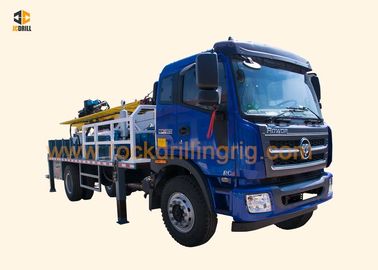

trivellazione Rig Mud dell'acqua montata camion di 300m e circuito idraulico di DTH
Applicazione
La piattaforma di produzione di CSD300 4x2 è una perforazione e un materiale di trivellazione efficienti e versatili. Pricipalmente è usata per il pozzo di trivellazione, i pozzi agricoli di irrigazione, i fori geotermici del condizionamento d'aria ed altri pozzi. È particolarmente adatto a progetti della presa di acqua nelle formazioni rocciose e montagnose. L'efficienza è dieci volte più superiore a quella dell'impianto di perforazione tradizionale della perforazione a rotazione ed i benefici economici creati per gli utenti sono estremamente impressionanti. In particolare, risolve la difficoltà di perforazione del martello dell'aria DTH del suolo, il problema della costruzione del martello pneumatico rotatorio con lo strato di strato, della ghiaia e del ciottolo del hard rock e può lavorare efficientemente nell'ambito di varie strutture geologiche, raggiungenti la combinazione perfetta di perforazione dell'aria e del cristallo di rocca.
Caratteristiche
1. La piattaforma di produzione può usare la perforazione del martello dell'aria DTH e la perforazione del fango.
2. La sezione comandi centralizzato è adatta ad ogni manipolazione e controllo. Il trascinamento rapido e sollevamento riducono il tempo ausiliario e migliorare l'efficienza del lavoro.
il telaio del camion 3.The adotta il telaio speciale della gru 4X2 della marca Foton/Dongfeng ed il sistema dell'impulso principale, il caso di trasferimento, il cambio, l'unità dell'doppio argano, la pompa di fango, la piattaforma girevole, la torre della perforazione, sistema dell'alimentazione è installato sul telaio.
4.It è una piattaforma di produzione hydraulicrotary con circolazione direzionale. È fornito di pompa di fango (facoltativa) BW250/BW450 che adotta i residui come il liquido lavante e può perforare su argilla, sulla sabbia e sulla roccia se è fornita della punta di perforazione adatta.
il potere 5.The della piattaforma di produzione viene da un motore di Yuchai, il motore di 93kw Yuchai guida la pompa di tuffatore ad alta pressione di grande spostamento ed è caratterizzato da dinamica potente e dalla prestazione stabile.
6.The la testa rotatoria, la velocità di rotazione è adeguamento stepless 0-100rpm e la coppia di torsione rotatoria è 3200-4500Nm.
7.The che tira la forza può essere regolato e controllato, che adattano la macchina alla perforazione del foro profondo.
8.It può installare un generatore che è conveniente alla saldatura o si illumina per lavoro alla notte.
9. L'argano principale è disponibile sull'impianto di perforazione in modo da è alta efficienza quando il trapano dell'impianto di perforazione sulla roccia del fango e sulla formazione d'azione corrosiva degli elementi.
10. L'impulso principale dell'impianto di perforazione è hydrulic e le quattro gambe d'atterraggio e la torre di perforazione sono controllato idraulico. Trasferisca il caso ed il sistema della frizione della pompa di fango è inoltre idraulico azionato.
11. Competitivo nel prezzo, il basso costo di mantiene.
1 | Geologia perforata | Tutti i generi | |
2 | Tipo di perforazione | DTH & fango rotatori | |
3 | Sistema ed operazione del trapano | Idraulico | |
4 | Diametro del foro | millimetro | Φ140-Φ450 |
5 | Profondità del foro | m. | 300 |
6 | Coppia di torsione di rotazione | Nanometro | primo ingranaggio 3200 |
secondo ingranaggio 4500 | |||
7 | Velocità di rotazione | RPM | 0-80 primo ingranaggio |
0-100 secondo ingranaggio | |||
8 | Diametro dell'asta di perforazione | millimetro | 76/89/102/114 |
9 | Lunghezza dell'asta di perforazione | millimetro | 3000 |
10 | Forza ascensionale di massimo | N | 10000 |
11 | Velocità di avanzamento di massimo | m/min | 18 |
Argano | |||
12 | Forza ascensionale dell'argano principale (facoltativo) | T | 4 |
13 | Forza ascensionale della gru | T | 0,8 |
14 | Lunghezza del cavo metallico d'acciaio (argano dello strumento) | m. | 100 |
15 | Altezza di elevazione dell'argano dello strumento | m. | 8 |
Motore | |||
16 | Tipo del motore diesel | YUCHAI | |
17 | Potere di cavallo stimato | Chilowatt | 93 |
18 | Sistema elettrico | Volt | 24 |
Compressore richiesto | |||
19 | Tipo del compressore | Vite/bene mobile rotatori | |
20 | Pressione richiesta | Mpa | 1.2-3 |
21 | Consumo dell'aria | ³ /min di m. | 11-35 |
Camion | |||
22 | Produttore | FOTON/DONGFENG | |
23 | Modello | E13N2B00098 | |
24 | Motore | YC4E140-42 | |
25 | Potere di cavallo stimato | chilowatt | 140 |
26 | Norma di scarico | EU-2 | |
27 | Tipo di azionamento | 4*2 | |
28 | Max.Speed | Km/ora | 102,9 |
29 | Volante | sinistra | |
Pompa di fango | |||
30 | Tipo | Idraulico | |
31 | Modello | BW450/BW250 | |
32 | Colpo | millimetro | 110 |
33 | Spostamento | L/min | 450/250 |
34 | Pressione di scarico (Mpa) | Mpa | 2-3 |
35 | Diametro del tubo di aspirazione | millimetro | 89 |
36 | Diametro del tubo di scarico | millimetro | 51 |
37 | Diametro della fodera | millimetro | 80 |
Saldatore idraulico | |||
38 | Mnufacturer | Dynaset | |
39 | Corrente di saldatura | 60-250 | |
40 | Min.oilflow idraulico | L/min | 42 |
41 | Nom/Max Pressure | Antivari | 190/210 |
42 | Tensione | V | 110/220VDC |
43 | Potere | Chilowatt | 102 |
44 | L*W*H | millimetro | 390*190*230 |
45 | Pompa della schiuma | Facoltativo | |
Generatore | |||
46 | Generatore | Facoltativo | |
Dimensione | |||
46 | Peso netto | T | 16 |
47 | Lunghezza di spedizione | millimetro | 8800 |
48 | Larghezza di spedizione | millimetro | 2500 |
49 | Altezza di spedizione | millimetro | 3500 |
50 | Dimensione di lavoro (L*W*H) | millimetro | 8900*2000*7147 |
Nel nostro sistema di servizio di assistenza al cliente, istituiamo rigorosamente il sistema di controllo perfetto secondo la serie ISO-9000, in questo sistema, data della tecnologia ed il problema risolve la soluzione e le misure preventive saranno fornite in affatto per mantenere il progetto, tutti i pezzi di ricambio saranno utilizzate nei nuovi prodotti dell'OEM con le istruzioni di installazione, la lista di imballaggio, l'istruzione del produttore, la qualificazione ed il certificato di garanzia.
Noi fornire «un'attrezzatura & un argomento, servizio senza fine, vale a dire il servizio di assistenza al cliente per cominciare dalla conferma di ordine, ultima per la vita lavorativa dell'attrezzatura.
