Perforazione a pressione elevata DTH per lo sgancio di roccia con raccoglitore di polvere

>> Descrizione dei prodotti

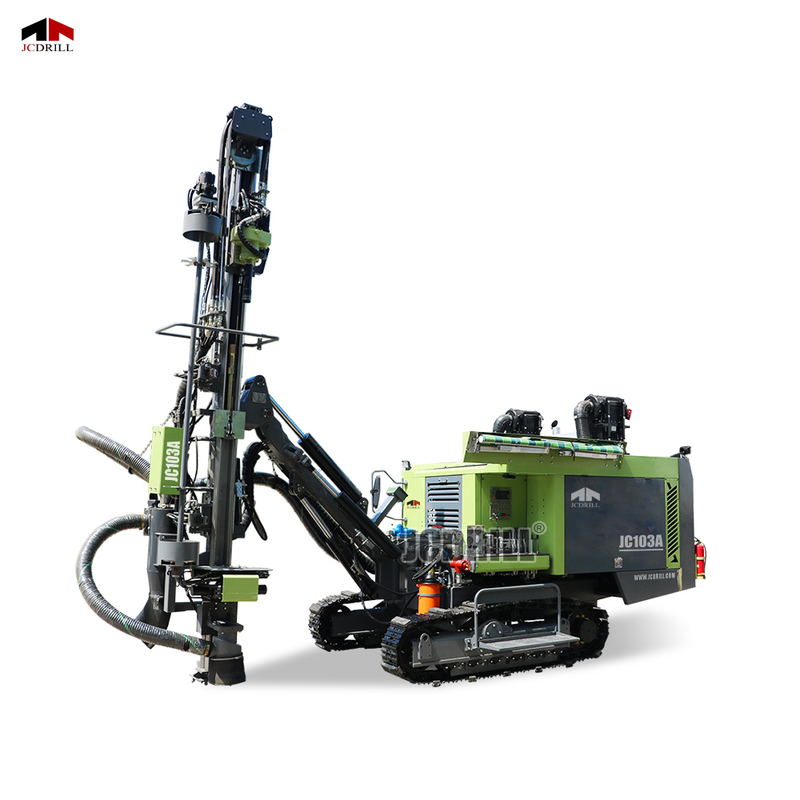

L'impianto di perforazione idraulico JC103A è progettato per soddisfare i requisiti impegnativi di miniera aperta e perforazione di cava. Il sistema di controllo aggiornato integra una piattaforma operativa umanizzata, consentendo agli operatori di svolgere tutte le funzioni di base con maggiore facilità e precisione. Il sistema di gestione delle aste completamente automatico consente il funzionamento a una persona, migliorando significativamente l'efficienza di lavoro e riducendo i costi del lavoro. L'impianto è alimentato da un motore diesel ad alte prestazioni (Yuchai o Opzionale Cummins) accoppiato con un sistema di pompe a olio idraulico. Tutti i movimenti di perforazione, alimentazione, sollevamento e camminata sono guidati da motori e cilindri idraulici, garantendo un controllo del movimento regolare ed efficiente. Il motore di rotazione della serie Eaton 6K eroga una coppia massima di 1700 N · m sotto la pressione di 13 milioni, garantendo una potente penetrazione nelle formazioni di rocce dura. Il sistema del compressore d'aria a vite a doppio stadio (15 m³/min, 18 bar) offre un flusso d'aria forte ed efficiente per la perforazione a fori profondi. Un sistema di collettore di polvere a 14 core con area di filtrazione di 14 m² gestisce efficacemente la polvere generata durante il funzionamento. I filtri d'aria a doppio stadio forniscono una maggiore protezione in ambienti di estrazione pesantemente polverosa.

>> Paremetro

>> caratteristiche

>> Sistema operativo: piattaforma di controllo integrata umanizzata, semplice e intuitiva, riduce la fatica dell'operatore e migliora l'efficienza.
>> Sistema elettrico: componenti importati da IP56, a prova di polvere e impermeabili per un funzionamento affidabile in ambienti difficili.
>> Gestione delle canne: caricamento/scarico a canna completamente automatica, consentendo un funzionamento a una sola persona rapida e semplice.
>> Feed Beam: design in lega di alluminio leggero per perforazione stabile ed efficiente.
>> Filtrazione dell'aria: il filtro a doppio stadio garantisce l'assunzione di aria pulita, la protezione delle prestazioni del motore.
>> Compressore d'aria: compressore a vite a due stadi, alta efficienza con alimentazione dell'aria da 15 m³/min a 18 bar.
>> Motore di rotazione: serie Eaton 6K, offre una coppia di 1700 N · m per prestazioni di perforazione stabili.
>> Raccolta di polvere: il sistema di filtrazione di grande area riduce efficacemente la polvere durante la perforazione.

>> Manutenzione: lo spazio di manutenzione extra-large semplifica la sostituzione della parte dell'usura e riduce i tempi di inattività.

>> applicazione

Operazioni di mining a punta aperta
JC103A eccelle nella perforazione delle miniere a punta aperta con il suo motore Eaton 6K ad alto torrente e un potente compressore d'aria a due stadi, garantendo una perforazione di blasthole profonda ed efficiente in formazioni di rocce dura.

Estrazione di pietra di cava
Ideale per le cave di granito, calcare e marmo, questa piattaforma offre un'elevata produttività e una riduzione dei costi di manodopera con il suo sistema di manipolazione delle aste completamente automatico e la piattaforma di controllo umanizzata.

>> FAQ

D1: per quale tipo di progetti di perforazione è adatto a JC103A?
A1: JC103A è progettato per l'estrazione a punta aperta, la perforazione di cava, la sabbiatura delle infrastrutture e altre applicazioni di perforazione a buco profonde ad alta efficienza in ambienti hard rock.

Q2: Quanto può essere profondo il trapano JC103A?
A2: il rig supporta profondità di perforazione fino a 21 metri con diametri del foro che vanno da φ90 a φ115 mm.

Q3: una persona può gestire questo impianto di perforazione?
A3: Sì. Grazie al suo sistema di gestione delle aste completamente automatico e alla stazione di controllo centralizzata, un singolo operatore può completare tutte le operazioni di perforazione in modo sicuro ed efficiente.

Q4: quali opzioni del motore sono disponibili?
A4: la configurazione standard include un motore diesel Yuchai 176KW. Un motore Cummins è facoltativo in base alle esigenze del cliente.

Q5: come viene gestita la polvere durante il funzionamento?
A5: JC103A è dotato di un collettore di polvere Xuanhua a 14 core con area di filtrazione di 14 m², riducendo efficacemente la polvere durante la perforazione. Presenta anche filtrazione dell'aria a doppio stadio per la protezione del motore.

Q6: che tipo di compressore d'aria richiede JC103A?
A6: Funziona con un compressore d'aria a vite a due stadi che fornisce un flusso d'aria da 15 m³/min a pressione di 18 bar per prestazioni ottimali in discesa.

Q7: la macchina è adatta per ambienti polverosi o piovosi?
A7: Sì. Il sistema elettrico utilizza componenti con classifica IP56 importati che sono resistenti alla polvere e impermeabili, garantendo un funzionamento sicuro in condizioni di campo difficili.

D8: Quante canne da perforazione può archiviare a bordo?
A8: l'impianto può archiviare 6+1 aste di 3 metri ciascuna, riducendo al minimo i tempi di inattività causati da frequenti sostituti delle aste.
