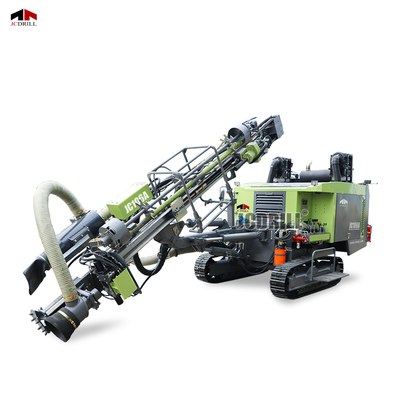

JCDRILL motore diesel Crawler DTH per la trivellazione con compressore integrato per il soffiamento di roccia

>> Descrizione dei prodotti

In quanto impianto di perforazione versatile ed efficiente, il JC106A è progettato per applicazioni di perforazione in roccia a bassa e media profondità.La piattaforma è dotata di una piattaforma di funzionamento user-friendly e prestazioni migliorate sia nella forza di perforazione che nella stabilità strutturale. Con una profondità di perforazione fino a 21 m e il supporto per φ90-152 mm di diametro del foro, eccelle in progetti di estrazione mineraria e di ingegneria.con una coppia massima di 3500 N·m con velocità variabili di 0-120 giri al minutoUn sistema idraulico di alimentazione del cilindro a filo fornisce un avanzamento e un ritiro stabili, con una forza di alimentazione massima di 12 kN, una forza di trazione di 18 kN, una corsa di 3400 mm,e estensione di 1100 mm su un fascio di alimentazione leggero ma rigido in lega di alluminioLa potenza proviene da un motore diesel YUCHAI da 206 kW, perfettamente abbinato a un sistema di aria compressa in due fasi che fornisce 15 o 18 m3/min a una pressione di lavoro di 20-22 bar.La piattaforma integra un raccoglitore di polvere Xuanhua a 14 core e componenti elettrici importati con rating IP56 per un'affidabilità impermeabile e impermeabile. Lo stoccaggio integrato delle barre (6+1 configurazioni per barre di 3 m), un peso totale di 10,5 t e velocità di tramino fino a 3 km/h combinano portabilità e robustezza.Le valvole di controllo sigillate QIANGTIAN riducono al minimo i tempi di fermo e i costi di manutenzione, rendendo JC106A una soluzione conveniente., una soluzione professionale per le vostre esigenze di perforazione.

>> Parametro

>> Caratteristiche

>> Sistema operativo: piattaforma di controllo integrata posteriore consente un'osservazione facile e un controllo centralizzato.QIANGTIAN valvola di controllo assicura affidabile
operazione.
>> Sistema di alimentazione: dotato di un motore YUCHAI da 206 kW. Corrisponde a un compressore a due fasi con flusso d'aria di 18 m3/min e pressione di 22 bar per una perforazione efficiente DTH.
>> Sistema idraulico: il motore Eaton 6K fornisce 3500 N·m di coppia.
>> Sistema di marcia: telaio montato su un rampone con trazione a doppia velocità (fino a 3 km/h), movimento stabile su terreni complessi.
>> Sistema di trivellazione: supporta fori di φ90-152 mm con martello da 4 pollici, il deposito automatico di 6+1 barre (3m ×φ64 o φ76) semplifica la movimentazione delle barre.
>> Controllo della polvere: il raccoglitore di polvere Xuanhua a 14 nuclei e i componenti elettrici importati con rating IP56 forniscono una forte protezione dalla polvere e dall'acqua.

>> Applicazione

Esplorazione mineraria e esplorazione a cielo aperto
Il JC106A è progettato per la perforazione di pozzi a bassa e media profondità nelle applicazioni minerarie.e 22 bar di pressione dell'aria forniscono una penetrazione affidabile nelle formazioni rocciose dure.

Produrre minerali e aggregati
Ideale per le cave di calcare, granito e arenaria, la gamma di diametro ampio del foro di JC106A (φ90152 mm) e la compatibilità del martello da 4" consentono un funzionamento flessibile in strati vari.

Luoghi di lavoro remoti o difficili
Il sistema elettrico IP56 e il collettore di polvere a 14 nuclei garantiscono un funzionamento affidabile in ambienti polverosi, umidi o accidentati, riducendo l'usura e proteggendo i sistemi interni.

>> FAQ

Q1: Quali sono le applicazioni tipiche di JC106A?
A1: JC106A è adatto per le miniere a cielo aperto, per le trivellazioni nelle cave, per le fondazioni delle infrastrutture, per i pozzi di esplosione e per i progetti di ingegneria civile che richiedono trivellazioni a bassa o media profondità.

D2: che profondità di perforazione e diametro del foro supporta?
A2: Perfora fino a 21 metri di profondità con un diametro di foro compreso tra φ90 e 152 mm, compatibile con un martello DTH da 4 pollici.

D3: È adatto alle formazioni rocciose dure?
R3: Sì. Il JC106A è dotato di un potente motore di rotazione Eaton 6K con coppia di 3500 N·m e pressione dell'aria fino a 22 bar, che consente una perforazione efficiente in condizioni di roccia dura.

Q4: Quante barre di trivellazione può trasportare la macchina?
A4: La piattaforma supporta 6 + 1 barre di trivellazione, ciascuna lunga 3 metri, con configurazioni opzionali per barre φ64 o φ76 mm.

D5: Può essere utilizzato da una sola persona?
R5: Sì, la piattaforma di controllo posteriore integrata e il sistema automatico di stoccaggio delle barre rendono l'uso da parte di un solo operatore sicuro ed efficiente.

D6: Che tipo di motore e compressore utilizza?
A6: Il JC106A è alimentato da un motore diesel YUCHAI da 206 kW. È abbinato a un compressore d'aria a vite a due fasi che fornisce 1518 m3/min a una pressione di lavoro di 2022 bar.

Q7: Quali misure sono in atto per la protezione contro la polvere e l'acqua?
R7: La macchina include un raccoglitore di polvere Xuanhua a 14 nuclei per la soppressione della polvere e componenti elettrici importati con rating IP56 per una resistenza superiore all'acqua e alla polvere.

D8: Quanto è mobile questa piattaforma sul posto?
A8: Il JC106A è montato su un telaio a striscia con mobilità a doppia velocità (1,5-3 km/h), che gli consente di navigare in terreno accidentato in modo efficiente.
