2.2kw di potenza di sollevamento e 7.5kw di potenza rotativa per le operazioni di perforazione

Descrizione dei prodotti

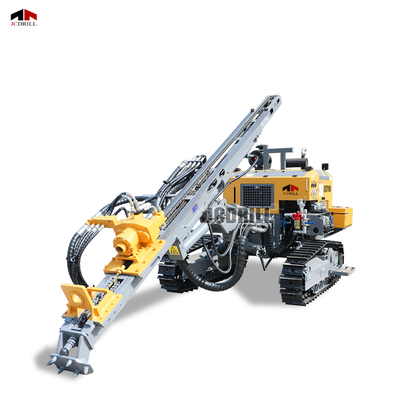

Il JC710 offre una combinazione equilibrata di design compatto, trasmissione di potenza efficiente e prestazioni stabili di formazione di fori.pozzi geotermiciJC710 supporta profondità di perforazione fino a 30 m con un diametro di foro compreso tra φ90-152 mm,ideale per la penetrazione di rocce dure poco profondeIl sistema utilizza una barra di perforazione di φ64 mm × 3000 mm e può essere utilizzato sia per martelli DTH da 3" che da 4", consentendo una configurazione flessibile per diverse condizioni geologiche.Il sistema di rotazione fornisce una coppia massima di 2400 N·m e velocità regolabili fino a 150 giri al minutoIl meccanismo di alimentazione è alimentato da una robusta bombola idraulica, con una corsa di 3340 mm e un'estensione di 900 mm,produrre fino a 15kN di forza di alimentazione e 25kN di capacità di sollevamento che consentono al carrello di mantenere il controllo nelle formazioni di roccia e ghiaia fratturate.

Intervallo di fori: 90-115 mm
Profondità del buco: 30 m
Motore YUCHAI da 78 kW

Dotato di un motore diesel Yuchai YCD4T22T-105A di 78 kW, il JC710 garantisce una potenza affidabile mantenendo l'efficienza del carburante con il suo serbatoio da 70 litri.La piattaforma funziona efficacemente con compressori d'aria che forniscono 9-15 m3/min a 0.8-1.6MPa, rendendolo compatibile con i comuni sistemi di aria a bassa o media pressione. Con un peso totale di soli 4,6 tonnellate e una dimensione di trasporto di 5550×2050×2600mm,JC710 offre un'eccellente trasportabilitàLa sua capacità di salita di 35° e la sua distanza da terra di 450 mm garantiscono prestazioni off-road superiori, specialmente su cantieri accidentati o inclinati.L'integrazione opzionale del verricello e la disposizione intuitiva del comando migliorano la sua flessibilità operativa.

Parametro

Caratteristiche

• Sistema di controllo: la stazione di comando montata sul retro offre un layout intuitivo e un controllo centralizzato per un'efficiente operazione sul campo.L'interfaccia semplificata migliora la precisione e riduce la stanchezza dell'operatore in lunghe sessioni di lavoro.
• Motore e approvvigionamento d'aria: alimentato da un motore diesel Yuchai da 78 kW (modello YCD4T22T-105A), compatibile con un fabbisogno d'aria di 9-15 m3/min e una pressione fino a 1,6 MPa,adatti per la perforazione DTH a media profondità su vari terreni.
• Unità di perforazione e rotazione: fornisce una coppia fino a 2400 N·m e una velocità di rotazione da 0 a 150 giri al minuto.il sistema garantisce una perforazione regolare e affidabile con diametri di fori da φ90-152 mm.
• Meccanismo di alimentazione: l'alimentazione del cilindro d'olio con un colpo di 3340 mm e una spinta di 15 kN garantisce una penetrazione stabile, mentre la forza di sollevamento di 25 kN migliora l'efficienza di movimentazione della canna.Il design compatto dell'alimento consente un rapido riposizionamento in spazi ristretti.
• Mobilità e struttura: il telaio compatto, 4636 kg di peso totale e 450 mm di distanza dal suolo garantiscono prestazioni off-road eccellenti.rendendolo ideale per l'ancoraggio sul pendio e le condizioni difficili.
