Trapano compatto di superficie versatile pneumatico diesel per perforazione DTH e a elica

>> Descrizione dei prodotti

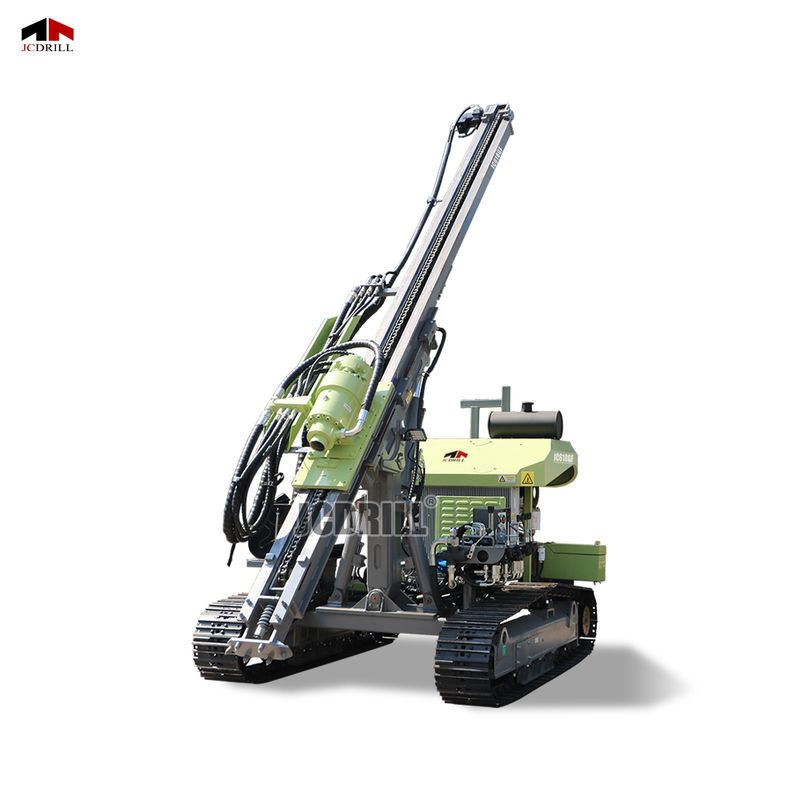

>> Progettato per l'implementazione flessibile in diversi ambienti di perforazione, JC618GF è una piattaforma di perforazione compatta ma potente su misura per le applicazioni di foro di grandi diametro. La sua struttura ottimizzata e un'elevata adattabilità lo rendono ideale per la costruzione municipale, la perforazione geotermica, le cave su piccola scala e i progetti di fondazione della pipeline. JC618GF supporta un ampio diametro del foro da φ90 a φ400mm, rendendolo altamente versatile su strati non consolidati e formazioni miste. Con una coppia rotativa massima di 8000N · m e una velocità rotante regolabile fino a 80 giri / min, fornisce un'uscita di coppia stabile per la perforazione del foro sovradimensionato mantenendo il controllo e la precisione. Il sistema di alimentazione utilizza un meccanismo a motore con una corsa di alimentazione da 3300 mm ed estensione di 900 mm. Esso
Fornisce 18KN di forza di alimentazione e 20KN di forza di sollevamento, consentendo l'avanzamento e la retrazione a bordo liscio anche in condizioni di terra instabili. I componenti del movimento principale dell'impianto sono configurati per prestazioni affidabili con complessità meccanica minima. Alimentato da un motore diesel Yunnei YN48GBZ valutato a 92kW, JC618GF offre un'uscita affidabile mentre rimangono efficienti in termini di consumo di carburante, supportato da un serbatoio di carburante a bordo da 100 litri. Si abbina perfettamente ai sistemi di compressori d'aria esterni che richiedono una pressione di 1,0-2,4 milioni e un volume d'aria 15-50 m³/min, garantendo la compatibilità con una vasta gamma di configurazioni pneumatiche.
Range del foro: 90-400mm
Profondità del foro: 10m

L'intera macchina pesa solo 5,2 tonnellate, con un'impronta compatta di 6400 × 2200 × 2550mm per un facile trasporto. Una velocità di tramming di 0-2 km/h, capacità di arrampicata a 25 ° e 380 mm di altezza da terra dà a JC618GF una forte capacità fuoristrada e manovrabilità in siti di lavoro vincolati o robusti. Con un design focalizzato sull'efficienza operativa, sulla durata e sulla flessibilità di perforazione di grandi dimensioni.

>> Paremetro

>> caratteristiche

>> Piattaforma di controllo: il sistema di controllo centralizzato montato sul retro consente il funzionamento aerodinamico. Layout ottimizzato migliora la visibilità e l'accesso dell'operatore, garantendo flusso di lavoro regolare in ambienti di lavoro confinati.
>> Sistema di alimentazione: dotato di un motore Yunnei YN48GBZ da 92 kW, fornendo uscita stabile. Con la domanda d'aria fino a 50 m³/min e l'intervallo di pressione di 1,0-2,4 MPa, si adatta facilmente a una vasta gamma di esigenze di perforazione DTH.
>> Sistema rotante e di alimentazione: la testa rotativa ad alta torque offre fino a 8000 N · m con velocità variabile fino a 80 giri / min. Il sistema di alimentazione a motore offre una corsa da 3300 mm e una spinta da 18 kN, fornendo una penetrazione affidabile nelle formazioni morbide a medie.
>> Mobilità e struttura: struttura compatta con 5,2 T di peso e 380 mm di altezza da terra garantisce agilità attraverso terreni accidentati. L'unità di tipo Crawler consente 2 km/h di velocità di tramming e capacità di arrampicata a 25 °.
>> Capacità di perforazione: supporta φ90- 400 mm di diametro del foro con opzioni di diametro a doppio diametro (φ76 / φ89), consentendo un adattamento flessibile a vari compiti di perforazione in progetti di fondazione o pozzi di acqua superficiale.

>> applicazione

Fondamenti per la costruzione e il gasdotto municipale
JC618GF è l'ideale per il lavoro delle infrastrutture urbane come la posa dei tubi, i basamenti del ponte e le basi del polo. La sua cornice compatta 5.2 T e φ90–400 mm di diametro del foro lo rendono perfetto per i fori di grande diametro in aree di lavoro vincolate.

Perforazione di pozzi geotermici poco profondi
La sua stabilità di coppia e la testa rotativa a velocità variabile consentono una perforazione efficiente in formazioni miscelate a morbide per i sistemi di pompe di calore geotermica, fino a 10 m di profondità.

Progetti di approvvigionamento idrico agricoli e rurali
Con compatibilità con l'asta fino a φ89 mm e adattabilità ad alta flusso d'aria (15-50 m³/min), JC618GF si adatta alla costruzione di pozzi d'acqua poco profondi nelle aree rurali che richiedono attrezzature perforabili mobili economiche.

Operazioni di cava su piccola scala
Nelle cave morbide e medio-dure, JC618GF offre una formazione di fori di grandi dimensioni affidabile per l'estrazione e la preparazione di esplosioni.

>> FAQ

D1: per quali applicazioni di perforazione sono adatte JC618GF?
A1: JC618GF è l'ideale per applicazioni di perforazione poco profonde come costruzione municipale, pozzi geotermici, fondazioni di condutture, pozzi d'acqua rurali e piccole cave.

D2: Qual è la dimensione massima del foro che questo impianto può perforare?
A2: supporta grandi pozzi che vanno da φ90 a φ400 mm, rendendolo uno dei rig più versatili compatti per fori poco profondi di grandi dimensioni.

Q3: Quanto può fare il trapano JC618GF JC618GF?
A3: la profondità di perforazione massima è di 10 metri, ideale per applicazioni di base poco profonda, geotermica e di alimentazione idrica.

Q4: che tipo di compressore d'aria richiede?
A4: JC618GF è compatibile con compressori d'aria esterni che offrono un flusso d'aria da 15-50 m³/min a pressione di lavoro da 1,0–2,4 MPa.

D5: Che tipo di motore alimenta il rig?
A5: il rig è dotato di un motore diesel Yunnei YN48GBZ da 92 kW, offrendo prestazioni coerenti con un serbatoio di carburante da 100 litri per lunghi turni.

D6: Qual è la coppia rotativa e la gamma di velocità?
A6: la testa rotante fornisce una coppia fino a 8000 N · m e funziona a velocità regolabili fino a 80 giri / min, adatto a applicazioni a bassa velocità di grande diametro.

D7: La macchina è facile da trasportare e manovra?
A7: Sì. Con una dimensione del trasporto di 6400 × 2200 × 2550 mm, peso 5,2 T, capacità di arrampicata a 25 ° e velocità di tramming 0-2 km/h, è altamente mobile su strada e terreno robusto.

D8: Quali diametri a canna sono supportati?
A8: il rig supporta φ76 mm e φ89 mm asta, ciascuna di 3 m di lunghezza, consentendo un adattamento flessibile alle esigenze specifiche del progetto.
