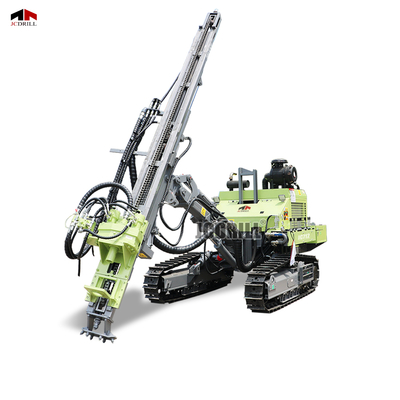

Superficie verso il basso Il crawler del foro montato YUCHAI Power Drilling Rig Design di dimensioni compatte

>> Descrizione dei prodotti

Progettato per la perforazione di media profondità con una maggiore flessibilità operativa, JC712 supporta profondità di perforazione fino a 35 metri, per un ampio intervallo di condizioni geologiche. Le sue lunghezze di perforazione adattabili (2000 mm o 3000 mm) e la gamma di diametro del foro da φ90 a 140 mm forniscono soluzioni versatili per la costruzione, la perforazione del pozzo d'acqua ed esplorazione geologica. Il rig è dotato di un sistema di raccolta della polvere a secco a 12 core, migliorando la conformità ambientale e la sicurezza dell'operatore minimizzando i particolati nell'aria. In combinazione con la robusta build della macchina e l'interfaccia di controllo intuitiva, rende JC712 affidabile. Con un peso totale di 5,3 tonnellate e dimensioni di trasporto compatte di 5550 × 2290 × 2600 mm, JC712 offre un'eccellente mobilità e accessibilità del sito. La sua capacità di arrampicata a 35 ° e il gioco a terra di 450 mm consentono il funzionamento su terreni accidentati, mentre il verricello opzionale aggiunge. Il rig offre una potente coppia rotativa massima di 2500N · m a velocità variabili fino a 140 giri / min, garantendo una penetrazione efficiente della roccia e una formazione di fori stabili. Il robusto sistema di alimentazione del cilindro dell'olio idraulico offre una corsa da 3340 mm e un'estensione da 900 mm con forza di alimentazione da 15KN e capacità di sollevamento da 25KN, consentendo una maneggevolezza liscia e controllata durante la perforazione. Alimentato da un motore diesel Yuchai Yuchai Yuchai YC4A100-T20 valutato a 70kW, JC712 bilancia la potenza e l'efficienza del carburante supportate da un serbatoio di carburante da 70 litri. Il suo sistema pneumatico richiede un compressore d'aria in grado di fornire 10-18 m³/min a 0,7-1,8 milioni, adatto a una varietà di condizioni di approvvigionamento d'aria. Versatilità per ambienti esigenti. Scelta per operazioni di perforazione efficienti, pulite e flessibili.

>> Paremetro

>> caratteristiche

>> Sistema di controllo: il pannello di controllo posteriore integrato con layout intuitivo semplifica le operazioni di perforazione. Il design centrato sull'utente garantisce una maneggevolezza confortevole e un facile accesso ai controlli core durante attività complesse.
>> Sistema di alimentazione: dotato di un motore Yuchai YC4A100-T20 da 70 kW. Combina il flusso d'aria di 10-18 m³/min e la pressione di 0,7-1,8 MPa per la compatibilità flessibile con martelli da 3 "e 4" in vari strati di roccia.
>> Meccanismo di rotazione e alimentazione: la testa rotativa a doppio motore fornisce una coppia fino a 2500N · m con spostamento a doppia velocità idraulico liscio. Il sistema di alimentazione del cilindro a olio offre una forza di spinta da 3340 mm e una forza di spinta 15kn per un'efficienza stabile per la formazione dei fori.
>> Flessibilità di perforazione: supporta il diametro del foro φ90-140 mm con aste φ64 in lunghezze da 2000 mm o 3000 mm, offrendo configurazioni adattabili per diversi limiti di terreno e spazio.
>> Mobilità e manutenzione: il carrello robusto garantisce una capacità di arrampicata a 35 ° anche quando si rimorchia un compressore. La struttura compatta da 5278 kg con design a cofano aerodinamico semplifica il trasporto e la manutenzione per i siti di lavoro impegnativi

>> applicazione

Fondazione di fondazione nelle aree urbane e suburbane
Con una profondità di perforazione fino a 35 metri e opzioni flessibili dell'asta (φ64 × 2000/3000 mm), JC712 è ideale per le opere di fondazione residenziale, commerciale e municipale. Il design compatto del rig (5,5 m di lunghezza di trasporto) e una potente coppia lo rendono adatto a lavori a spazio limitato come l'ancoraggio del seminterrato o il micro pilitura.

Perforazione del pozzo d'acqua in condizioni di terra mista
JC712 è su misura per i pozzi φ90–140 mm, rendendolo una soluzione affidabile per la perforazione di pozzi d'acqua da poco profonda a medio in termini di sovraccarico morbido e hard roccia. Il suo motore diesel da 70 kW e la coppia rotante 2500 N · M garantiscono una penetrazione costante anche negli strati impegnativi.

Pozzi per pompa di calore geotermica
La rotazione a doppia velocità e la compatibilità del compressore d'aria (10-18 m³/min a 0,7-1,8 MPa) consentono una perforazione efficiente e pulita per le installazioni ad anello geotermico. Il collettore di polvere a 12 core a secco migliora la sicurezza ambientale, in particolare nelle operazioni di perforazione residenziale.

Stabilizzazione del pendenza e inchiodazione del suolo
Grazie alla sua corsa di alimentazione da 3340 mm e capacità di arrampicata a 35 °, JC712 eccelle in terreni collini o instabili. È adatto per un inchiodatura del suolo, protezione da pendenza e perforazione del foro di ancoraggio nei progetti di rinforzo delle infrastrutture come autostrade, dighe e ferrovie.

>> FAQ

D1: per quali applicazioni di perforazione sono più adatte a JC712?
A1: JC712 è progettato per compiti di perforazione a media profondità tra cui perforazioni di pozzi d'acqua, pozzi geotermici, pilaggio di fondazioni e progetti di stabilizzazione della pendenza.

D2: Qual è la profondità di perforazione massima e il diametro del foro supportato?
A2: supporta fino a 35 metri di profondità e diametri del foro che vanno da φ90 mm a φ140 mm, compatibili con martelli da 3 "o 4" DTH.

Q3: il rig è adatto per l'uso in terreni collini o irregolari?
A3: Sì, con capacità di arrampicata a 35 ° e altezza da terra di 450 mm, si comporta bene su terreni accidentati e siti di lavoro irregolari.

Q4: che tipo di compressore d'aria è necessario per il funzionamento?
A4: JC712 richiede un compressore d'aria che fornisce un flusso d'aria di 10-18 m³/min a pressione di lavoro 0,7–1,8 MPa.

Q5: il rig include un sistema di raccolta della polvere?
A5: Sì, è dotato di un collettore di polvere di tipo secco a 12 core per garantire operazioni più pulite e una migliore conformità ambientale.

Q6: Come viene gestita la canna da perforazione durante il funzionamento?
A6: utilizza un sistema di alimentazione del cilindro dell'olio con una corsa di 3340 mm e un'estensione di 900 mm, fornendo inserimento e recupero liscio dell'asta.

Q7: qual è la configurazione del sistema di alimentazione?
A7: il rig è alimentato da un motore diesel Yuchai YC4A100-T20 da 70 kW con un serbatoio di carburante da 70 L, che offre un equilibrio tra energia e efficienza del carburante.

Q8: un argano è incluso con il rig?
A8: un argano è disponibile come funzionalità opzionale e può essere configurato in base a esigenze di perforazione specifiche.
