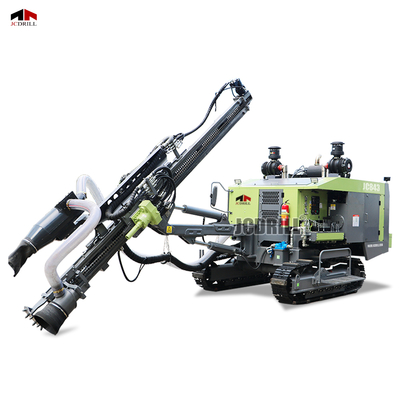

Compressore d'aria a sistema rotativo di qualità superiore integrato nel foro di roccia per la perforazione di buchi con raccoglitore di polvere

>> Descrizione dei prodotti

JC843 è progettato per la perforazione di precisione in progetti di profondità media, combinando energia robusta con una tecnologia di mangime avanzata per ottenere una formazione di fori stabili ed efficiente. Progettato per profondità di perforazione fino a 21 metri e diametri di fori tra φ90 e 115 mm, è ideale per applicazioni che richiedono prestazioni coerenti in condizioni di roccia moderata. Il sistema di rotazione dell'impianto presenta un motore della serie Eaton 2K che fornisce una coppia fino a 2200N · m e velocità variabili da 0 a 100 giri / min, fornendo dinamiche di perforazione controllate. Il suo sistema di alimentazione utilizza un meccanismo a catena a motore che garantisce un movimento di alimentazione regolare e affidabile con una corsa da 3400 mm e un'estensione di 1100 mm, in grado di applicare una forza di alimentazione massima di 12KN e una velocità di alimentazione fino a 1 m/s. Alimentato da un motore diesel Yuchai da 162 KW ad alto rendimento, JC843 integra un sistema di aria di compressione a due stadi che fornisce 15 m³/min a 1,8 MPA di pressione di lavoro, ottimizzando l'energia pneumatica per l'efficienza del martello del foro. Il raggio di alimentazione in acciaio ad alta resistenza dell'impianto di forza e la costruzione di telai durevoli migliorano la stabilità operativa e la longevità in carichi di lavoro pesanti. Pesa 9,5 tonnellate e misurando 8400 × 2300 × 2400 mm, il rig bilancia una potenza sostanziale con dimensioni di trasporto gestibili. Con velocità di tramming di 3 km/h (veloce) e 1,5 km/h (lento), JC843 si adatta bene alle esigenze di mobilità del sito. Il collettore di polvere di tipo secco a 12 core migliora la qualità dell'aria in loco e la comodità di manutenzione. Incorporazione delle valvole di controllo Qiangtian e componenti elettrici con classifica IP56 importati, JC843 garantisce un controllo idraulico preciso e una robusta protezione ambientale.

>> Paremetro

>> caratteristiche

>> Sistema di controllo: la console di controllo montata sul retro integra la perforazione, il tramming e il monitoraggio del sistema in un pannello centralizzato. Dotato di strumentazione intelligente per la diagnostica in tempo reale, gli avvisi di guasto e il feedback operativo, migliorando la sicurezza e l'efficienza del flusso di lavoro.

>> Sistema di potenza e aria: guidato da un motore diesel turbo Yuchai da 162 kW per prestazioni affidabili ed efficienti dal carburante. Abbinato a un sistema di compressore a due stadi che fornisce 15 m³/min a 1,8 MPa, garantendo una produzione costante ad alta pressione per operazioni DTH esigenti.

>> Unità di rotazione e alimentazione: il motore della serie Eaton 2K offre una coppia fino a 2200 N · m con una vasta velocità di velocità da 0 a 100 giri / min. La testa rotante multi-geare si adatta a varie condizioni geologiche. Il sistema di alimentazione a catena fornisce una corsa di 3400 mm e una prolunga di 1100 mm per una forza di spinta e tiro forte e stabile.

>> Struttura di perforazione: compatibile con aste di perforazione φ64 × 3000 mm e martelli da 3 "dTh, a sostegno dei fori da φ90-115 mm a profondità di 21 m. Riducitura di alimentazione in acciaio ad alta resistenza rinforzata riduce le vibrazioni e garantisce la durata a lungo termine in ambienti accoppiati.

>> Controllo mobilità e polvere: dotato di un telaio crawler per una solida adattabilità del sito e tramming a doppia velocità (veloce: 3 km/h, lento: 1,5 km/h). Il collettore di polvere a secco a 12 core integrato garantisce un'efficace filtrazione a particolato, sostenendo l'aria più pulita e il funzionamento più sicuro nei siti di perforazione urbana o chiusa.

>> applicazione

JC843 DTH Crawler Drilling Rig per progetti di perforazione di roccia media

JC843 è progettato per la perforazione di precisione in formazioni rocciose di media profondità, ideali per l'estrazione di superficie, esplosioni di cava, esplorazione geotermica e progetti di fondazione municipale di infrastruttura. Con una profondità di perforazione fino a 21 metri e diametro del foro da φ90 a 115 mm, è adatto per applicazioni che richiedono sia mobilità che stabilità in terreni complessi.

Grazie al suo motore diesel Yuchai da 162kW e a un compressore d'aria da 15 m³/min a due stadi a 1,8 MPA, JC843 offre prestazioni coerenti per la perforazione a buca (DTH), anche in strati di roccia duri o fratturati.

Il motore rotante della serie Eaton 2K fornisce una coppia di 2200 N · m con velocità variabili da 0 a 100 giri / min, adattandosi a condizioni geologiche diverse. Il sistema di alimentazione a catena e il fascio di alimentazione in acciaio ad alta resistenza garantiscono una formazione di foro efficiente e accurata con vibrazioni minime.

JC843 è comunemente distribuito in:

Operazioni di mining a punta aperta e sotterranea

Ancoraggio idroelettrico e stabilizzazione della pendenza

Preparazione del foro esploso nei cantieri

Perforazione di sondaggi geologici e idrologici

Perforazione del pozzo d'acqua della roccia dura

Il suo sistema di cinghiali a doppia velocità e il collettore di polvere di tipo secco integrato lo rendono una soluzione ideale per le zone di costruzione urbana, le aree sensibili all'ambiente e i siti di perforazione remoto in cui sono fondamentali affidabilità, controllo della polvere e potenza.

>> FAQ

D1: Qual è la profondità e il diametro massimo di perforazione per JC843?
A: JC843 supporta profondità di perforazione fino a 21 metri con diametri del foro che vanno da φ90 a φ115 mm, usando aste di perforazione φ64 × 3000 mm e un martello DTH da 3 pollici.

Q2: che tipo di motore e compressore usa JC843?
A: È alimentato da un motore diesel turbocompresso Yuchai da 162kW e dispone di un compressore d'aria a due stadi che fornisce 15 m³/min a 1,8 MPa, adatto alla perforazione DTH ad alta pressione continua.

Q3: JC843 è adatto per le condizioni hard rock?
A: Sì, JC843 è progettato per formazioni di roccia media a dura, dotata di un motore rotante 2K EATON 2K ad alta torrente (2200 N · m) e velocità variabile (0–100 giri / min), ideale per la roccia con alta resistenza a compressione.

Q4: come è configurato il sistema di alimentazione?
A: Utilizza un meccanismo di alimentazione a catena con una corsa di 3400 mm e un'estensione di alimentazione di 1100 mm, in grado di fornire una forza di alimentazione fino a 12 kN, garantendo operazioni push-pull stabili ed efficienti.

D5: Qual è la velocità del tramming e quanto è mobile il rig?
A: JC843 è montato su un telaio crawler con mobilità a doppia velocità: 3 km/h (veloce) e 1,5 km/h (lento), consentendo un riposizionamento affidabile in vari terreni.

Q6: ha caratteristiche di controllo della polvere?
A: Sì, è dotato di un sistema di collettore di polvere a secco a 12 core che riduce al minimo le particelle nell'aria e soddisfa gli standard ambientali di cantiere urbani o chiusi.

D7: per quale tipo di progetti è comunemente usato JC843?
A: JC843 è ampiamente utilizzato in esplosioni di cava, ancoraggio di fondazione, operazioni minerarie, perforazione del pozzo d'acqua ed esplorazione geotermica, in particolare laddove la profondità di perforazione media e l'alta pressione dell'aria.
